在“互聯網+”時代到來的今天，我們交通攻城獅也必須緊密貼合時代潮流，在交通信號優化工作中善于利用“互聯網+”企業提供的數據來輔助進行信號控制工作，從發現路口問題到評估優化效果等，提高信號優化工作效率和準確性。
這期黑板報君將會帶大家見識交通攻城獅們如何利用高德浮動車數據進行交叉口信號方案優化
發現問題
今天的豬腳是AA路與BB路交叉口。AA路是雙向十車道的東西向城市主干道，日常車流量大，尤其早、晚高峰時段東進口直行及西進口左轉車流量；BB路是雙向六車道南北向城市次干道，北進口早、晚高峰時段車流量大，南進口車流量相對較小。交叉口渠化信息如圖1所示。

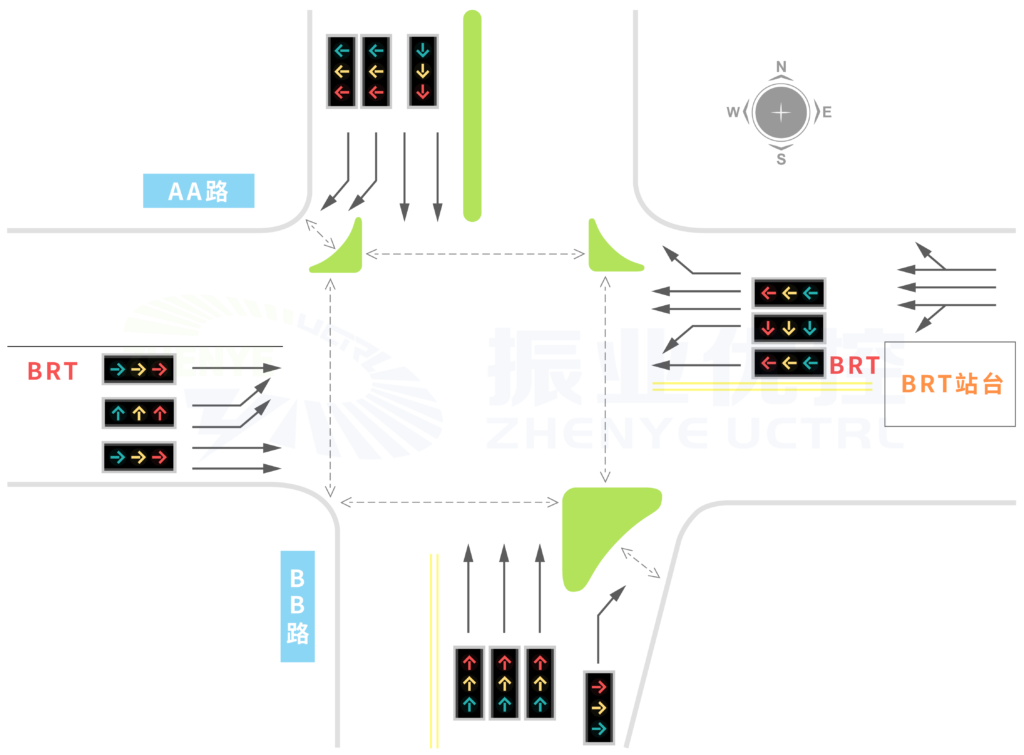

圖 1 ?AA-BB交叉口渠化信息
在早、晚高峰時段，該交叉口經常出現東、西、北進口車輛排隊長，而南進口空放的現象。因此，我們的交通攻城獅對該交叉口工作日的擁堵指數和失衡指數（高德提供）進行了分析，結果如圖2所示。

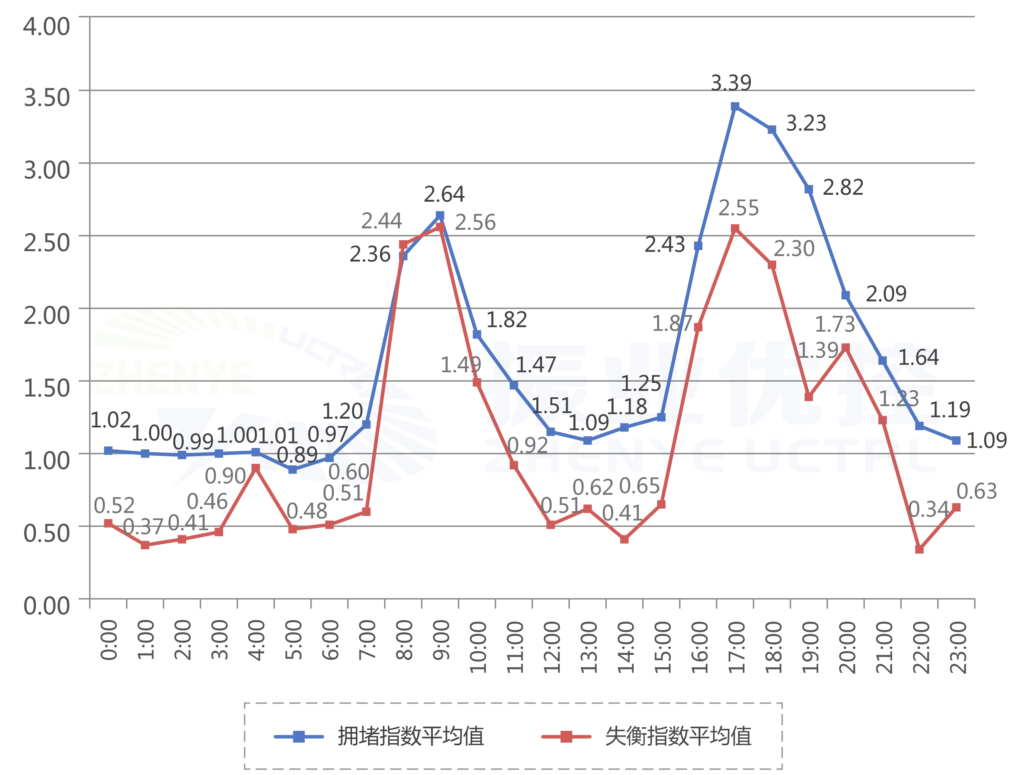

圖 2 AA-BB交叉口工作日時段指數分析
高德提供的數據顯示該交叉口早高峰時段為7:30-10:00，晚高峰時段為18:00-20:00，高峰時段擁堵指數均大于2，屬嚴重?fù)矶隆?/strong>
【備注：城市、區域擁堵指數等級劃分：暢通[1，1.6），輕度擁堵[1.6，1.9），中度擁堵[1.9，2.2），嚴重?fù)矶耓2.2，2.5）】
同樣，早晚高峰時段交叉口的失衡指數較高，尤其晚高峰時段更是嚴重失衡。
【備注：當一個交叉口某個方向非常擁堵，而其他方面運行順暢，則稱之為路口失衡】
高德的數據顯示該路口的信號控制可能存在問題，為此我們的攻城獅對該交叉口的路口運行情況及控制策略進行了實地調研，發現存在如下問題：
1、交叉口為SCATS控制路口，運行最大信號周期為155秒，采用3相位放行方式A-B-C，B相為主相位，主要優先南北進口放行。南北進口直行對放相位（B相）的放行時間較長（47s-67s），導致北進口車流到達比較離散、車頭時距較大，而南進口綠燈空放，綠燈利用率較低；

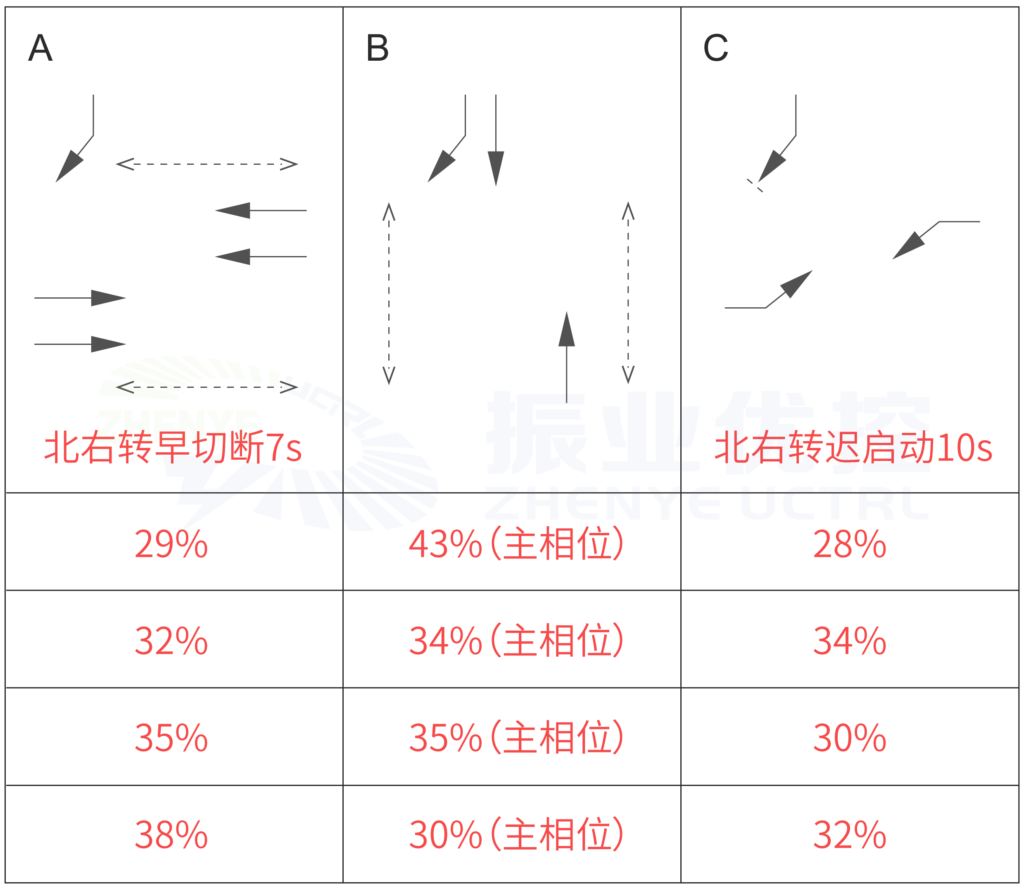

圖 3 ?AA-BB交叉口放行方式及配時方案
2、西進口左轉及掉頭車流大，在運行最大信號周期155秒時，機動車等待時間長，需二次排隊甚至多次排隊才能清空上個周期累積車流；
3、東進口左轉車流受BRT專用車道及BRT站臺的影響，只能從直左混合車道轉向左轉專用車道，由于直行車流量較大，排隊較長（30輛車以上），左轉車容易被直行車流阻擋，直行與左轉兩股車流互相影響導致該進口道的通行效率較低。
解決措施
發現上述問題后，我們的交通攻城獅首先檢查了交叉口的線圈檢測器，發現檢測器均完好無損，SCATS系統中設置的四套綠信比方案能夠自適應運行，但配時不盡合理，有優化的空間；綜合交叉口的流量與交通運行情況、現行信號配時方案、路口渠化條件等因素，交通攻城獅主要從以下2個方面對該交叉口進行優化：
降低路口周期
從減少機動車等待時間，加快各流向的車流輪轉的角度出發，嘗試降低路口的最大運行周期，經下發測試方案及現場調研觀測效果，運行最大周期為140秒時效果最佳，同時將東西直行對放相位（A相）設置為主相位，并調整其他相位的綠信比方案，主要是側重東西雙向綠燈放行，適當減少南北直行綠燈時間，使SCATS系統能夠從四套綠信比方案中自適應選擇最佳的方案，以適應交叉口車流變化，降低人工調控的風險；
調整相序
調整交叉口的運行相序?yàn)锳-C-B，先放行東進口直行車再放行左轉車流，以緩解東進口直行車流阻擋左轉車流的問題，提高東進口通行效率。

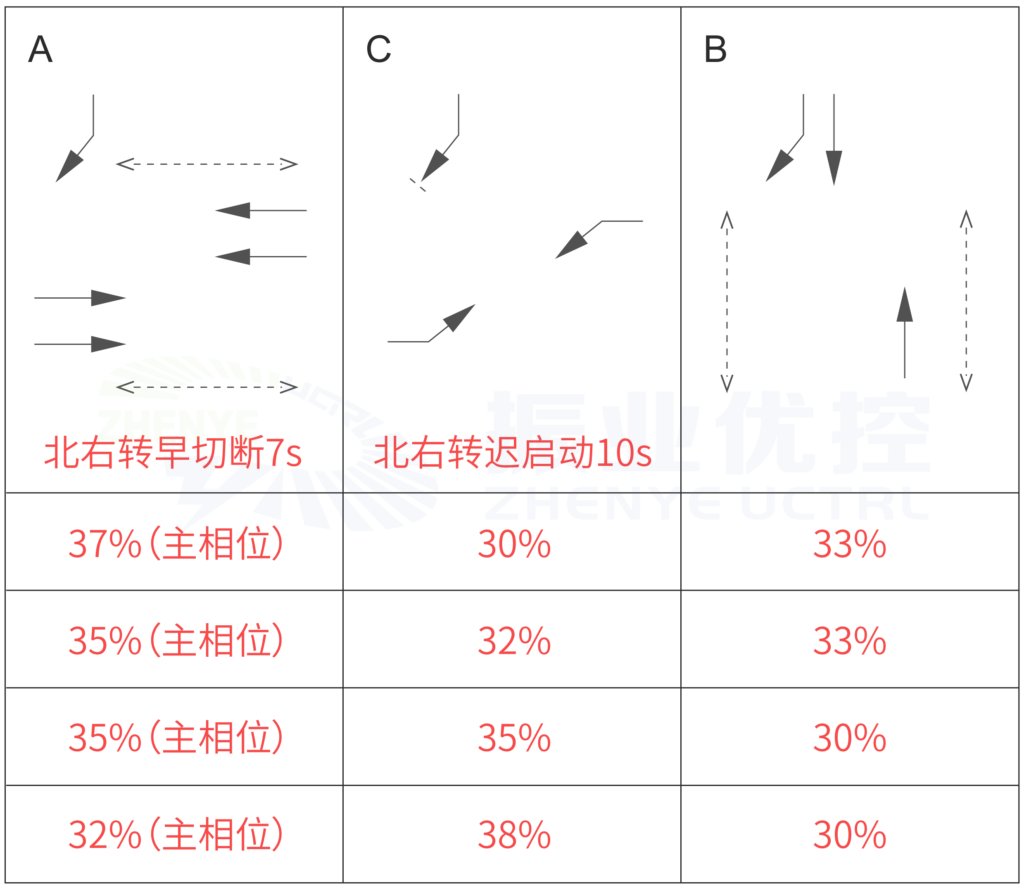

圖 4 ?AA-BB交叉口優化后放行方式及配時方案
優化效果
路口實施優化措施后，東進口直行車流與左轉車流匯流沖突減少，西進口左轉車流等待時間縮短，各向車流輪轉加快，各進口基本消除兩次以上的排隊情況。

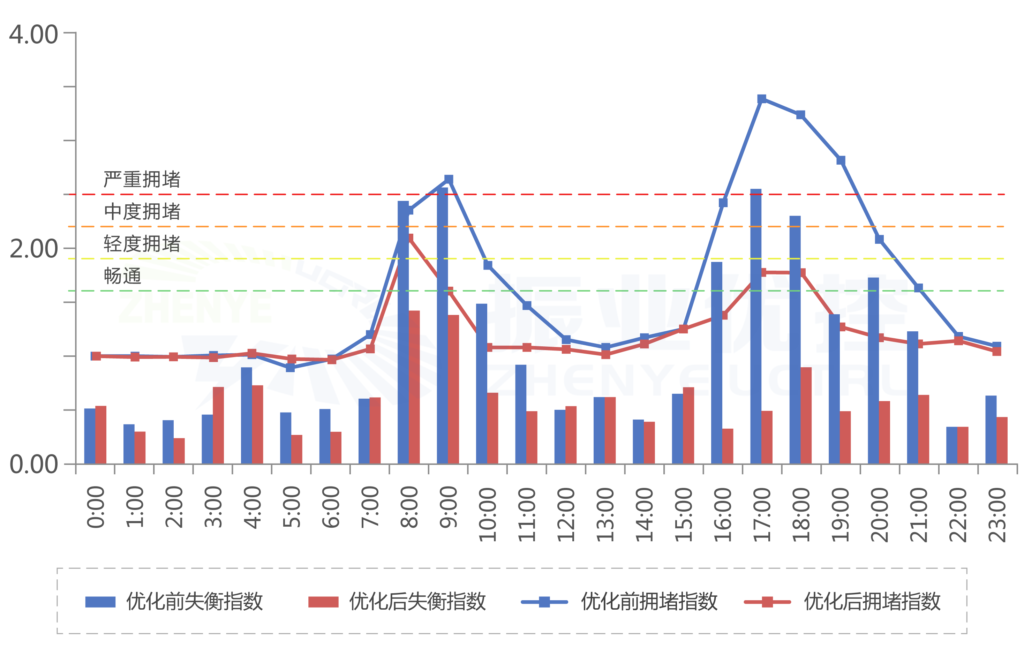

圖 5 優化前后效果對比
對比優化前后交叉口的擁堵指數和失衡指數， AA-BB交叉口在優化后擁堵指數和失衡指數均有較大幅度的下降，早高峰時段擁堵指數下降了約27%，晚高峰下降了約48%；早高峰時段路口失衡指數下降了約64%，晚高峰下降了約47%，優化效果十分明顯，全天都沒有出現嚴重?fù)矶?，與實地觀測結果一致。
案例小結
①本案例利用“互聯網+”企業提供的擁堵指數與失衡指數來發現城市路網中交叉口的運行問題，以判斷交叉口的信號控制策略是否合理，提高信號控制策略與實際交通流的適配性，并大大提高交通攻城獅的工作效率；
②雖然有“大數據”的幫忙，但具體的信號控制還需要攻城獅們根據具體的情況，制定合理高效的對策。我們也期待著“大數據”夠從更多的側面反映交通運行規律與信號控制的問題，為交通健康管理添磚加瓦。
