出口路段車輛消散能力不足，導致車輛排隊過長而回溢，造成交叉口“死鎖”，這種現象怎么破？今天黑板報君帶大家一起來看看下面這個案例，也許會有不一樣的收獲！
路口現狀
鳳凰路是梅山市東西方向的主干道，沿路分布著市政府機關、商業中心，早晚高峰交通流量比較大。錦雞路是南北方向的主干道，早晚高峰流量與鳳凰路相當。鳳凰路與錦雞路相交處建設了立交橋，鳳凰路東西直行方向車流在立交橋上通行，然而東邊道路為“斷頭路”，所以鳳凰路由西往東方向的車輛需要在鳳凰-錦雞路口左轉北上繞路。

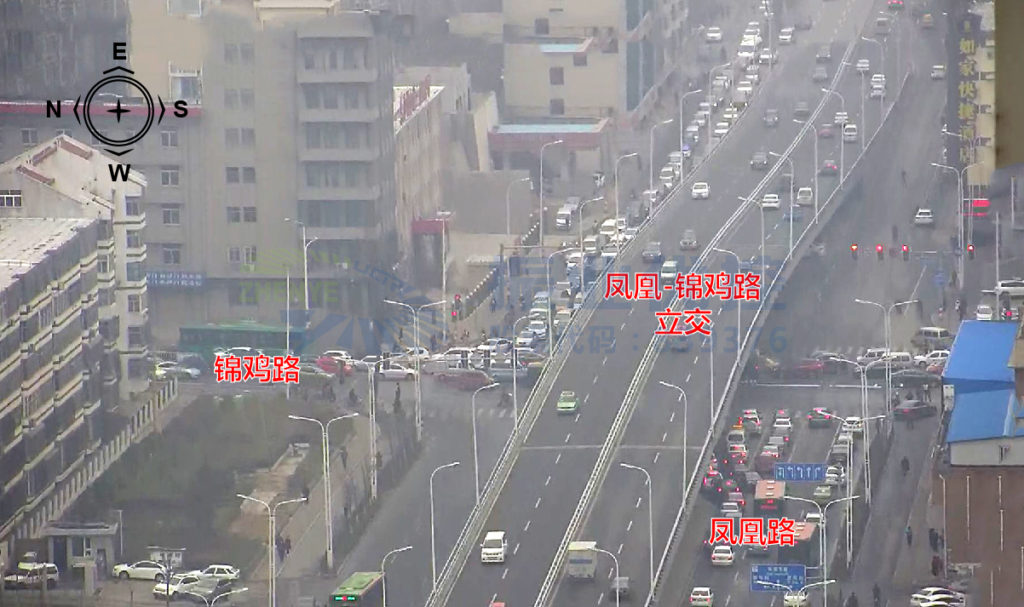

圖1 鳳凰-錦雞路口現狀
問題分析
鳳凰-錦雞路口平峰時段交通運行情況良好，但早晚高峰常發生擁堵，嚴重時甚至造成路口“死鎖”，是梅山市有名的擁堵黑點（圖1顯示路口處于死鎖狀態）。經過調研分析，問題主要有以下幾個方面：
1、路口早晚高峰存在兩個重交通流方向，分別是西進口左轉和南進口直行，早晚高峰給路口帶來較大的交通壓力；

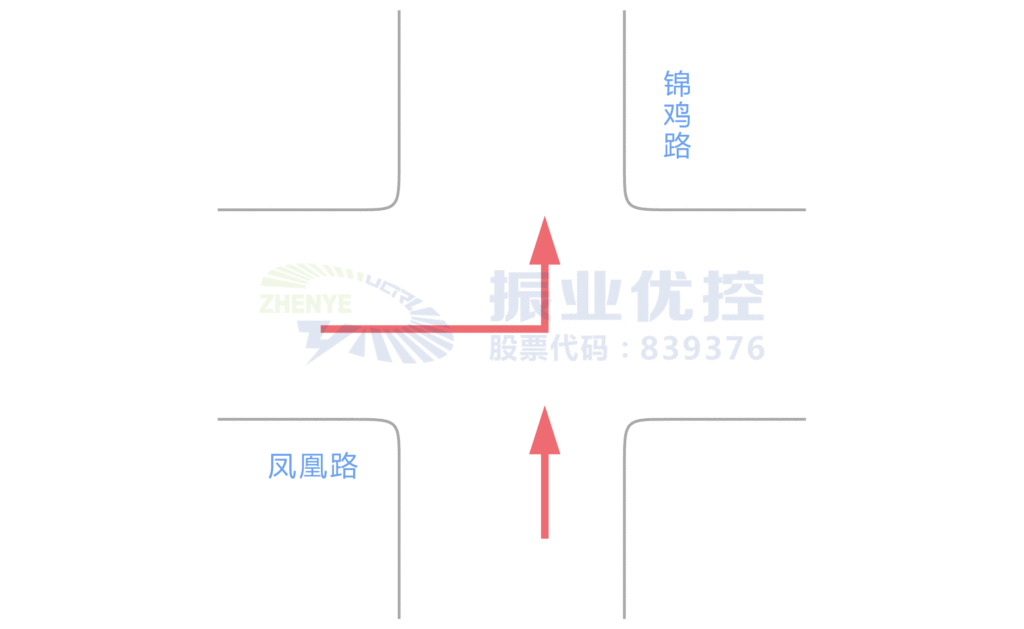

圖2 鳳凰-錦雞路口關鍵交通流
2、路口采用大周控制（早晚高峰200s），相位綠燈時間長，而下游路口的消散能力不足，且下游路口（錦雞-山雀路口）到鳳凰-錦雞路口只有180米，車輛排隊空間有限，常發生回溢現象，車流的回溢引發交通擁堵。

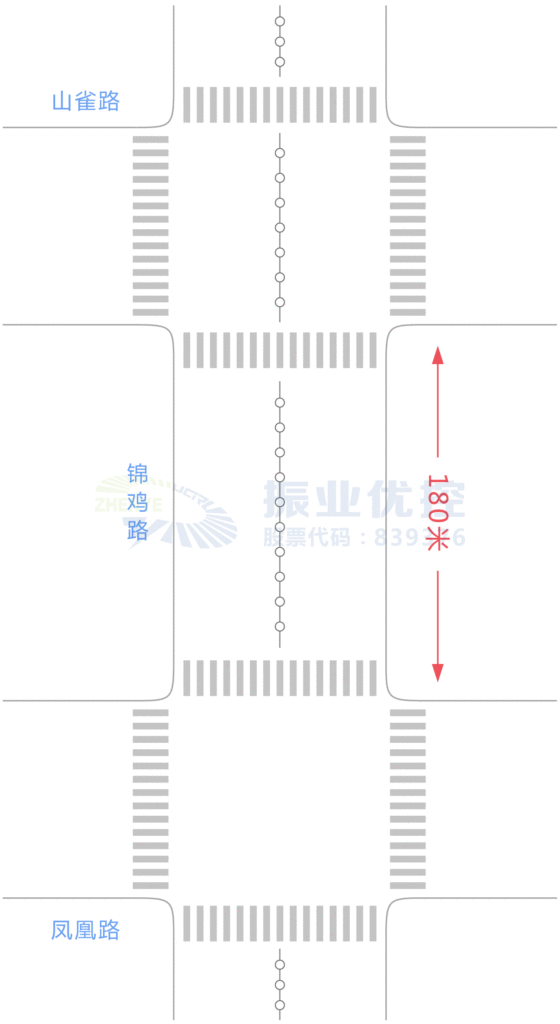

圖3 鳳凰-錦雞路口與錦雞-山雀路口距離示意圖
3、下游的錦雞-山雀路口信號設置不合理，雖然錦雞路中間用護欄隔斷了山雀路東西方向（簡化為行人過街路口），但信號上并未優化錦雞路南北方向車流，導致路口排隊過長。
解決措施
要解決鳳凰-錦雞路口的問題，必須要把錦雞-山雀路口納入進來一起考慮，因為該路口為鳳凰-錦雞路口的實際瓶頸。具體措施如下：
1、降低路口周期（從原來200s降到180s），根據流量變化情況，調整不同時段各相位的綠信比來提高路口運轉效率、減少路口排隊長度；

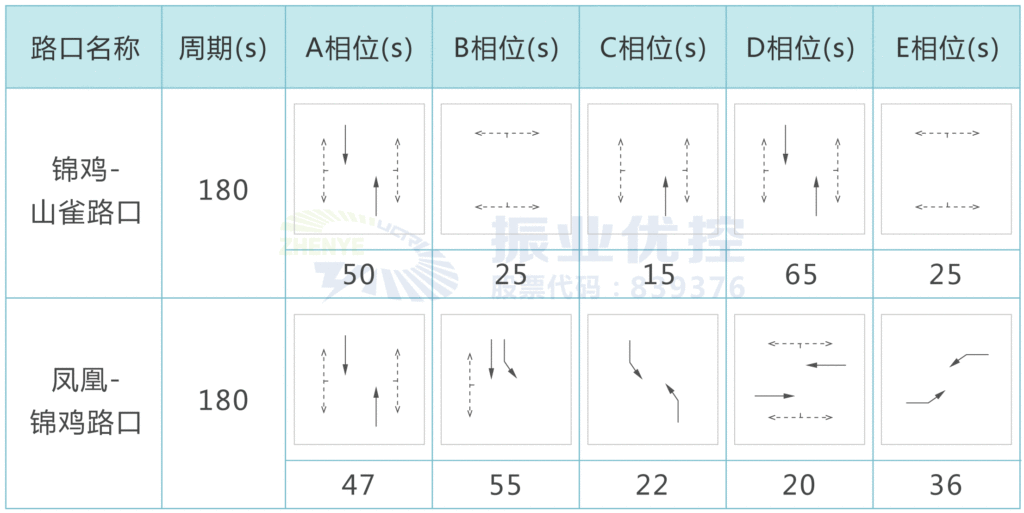

表1 鳳凰-錦雞路口與錦雞-山雀路口晚高峰配時方案
2、將鳳凰-錦雞路口、錦雞-山雀路口進行綠波協調控制，考慮到鳳凰-錦雞路口西進口左轉車流與南進口直行車流均比較大，故將西進口左轉與南進口直行均進行綠波協調設計，并將兩個相位連接在一起，增大綠波帶寬，采用雙重綠波設計來消除排隊回溢現象。兩路口晚高峰綠波協調時距圖如下圖所示。

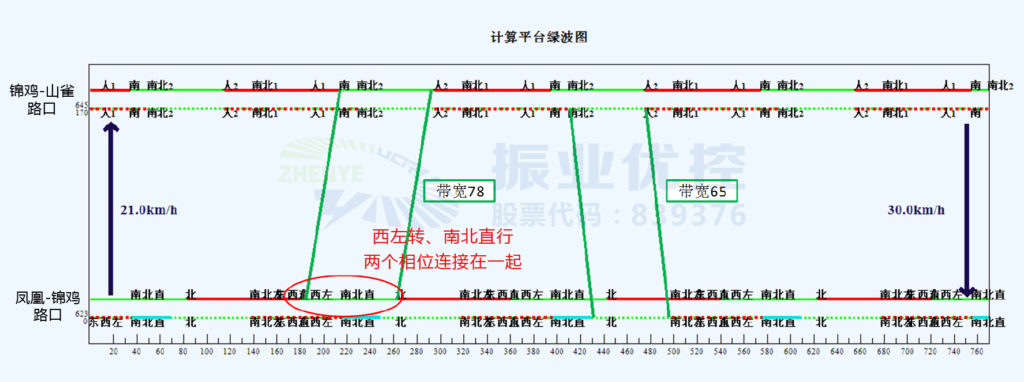

圖4 鳳凰-錦雞路口、錦雞-山雀路口晚高峰綠波時距圖
效果分析
采取以上優化措施后，鳳凰-錦雞路口的交通情況得到極大改善，北出口不再出現回溢現象，路口早晚高峰的擁堵得到緩解。
案例小結
本案例處理的技巧在于將路口瓶頸定位到出口路段，利用綠波協調消除排隊回溢，從而緩解路口的交通擁堵。案例中的綠波設計巧妙地利用了下游行人過街路口的相位特點，將上游路口的西左轉、南直行兩個方向的車流同時協調起來，大大增加綠波帶寬，加快車流的疏導。
