眾所周知，“綠波帶”不僅能減少停車等待時間，提高道路通行效率，還能節能減排、降低污染，讓大家有節奏地出行，讓城市交通變得更加美好！這么好的“綠波”，咱們大濱州可不能少！事不宜遲，快隨黑板報君來看下，又有哪條路段加入了“綠波家族”？
路段現狀
黃河二路是山東省濱州市中心城區東西走向主干道，從渤海十四路至渤海二十四路整個路段全長約5.2km,共11個交通信號控制交叉口，各個路口東西方向基本為雙向8-10車道，機非隔離，交通基礎設施完善，平峰時期車輛行駛平均車速35km/h。

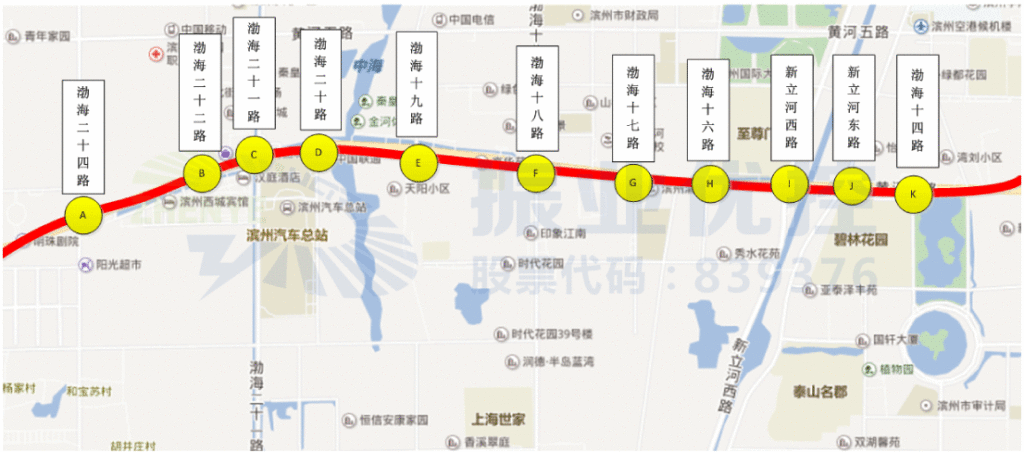

圖1 黃河二路協調路段11個路口分布圖
該路段各個路口的次干道車流及非機動車對主干道干擾較小，但在主干道行駛需要多次停車，行駛暢通性較差，通行效率較低，駕駛員駕駛舒適度低。

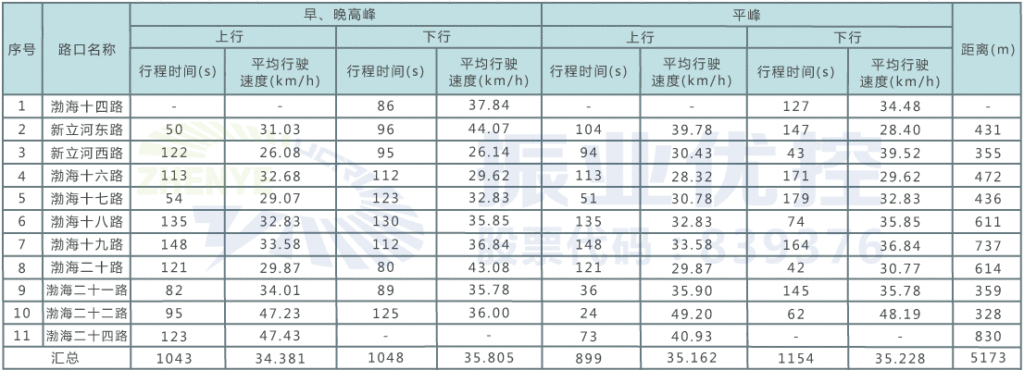

?表1 協調路段路口基本信息調查表
存在問題
1、各路口間沒有實施協調控制。在行駛過程中發現，路段通行隨機性大，常出現連續停車，大部分行程時間浪費在等待與加減速上，路段通行效率低下。
2、停車等待時間長。經過測試，全天各時段的路段平均行程時間約為16分40秒，而平均的等待時間就長達7分37秒，市民出行時間成本較高。
3、停車次數多。全路段共11個信號控制交叉口，全天各時段平均停車次數約為7次左右，過多的停車嚴重影響行車速度，降低駕駛員的舒適度。
綠波協調方案
1、調整公共周期
對路段11個信號控制交叉口交通流量、交叉口特征和行車特性等進行深入調研,黃河二路-渤海十四路至渤海二十四路，關鍵交叉口為黃河二路-新立河東路，早、晚高峰協調周期為160s,平峰協調周期為140s。
2、協調時距圖
利用振業優控自主研發的綠波帶計算軟件，對黃河二路渤海十四路至渤海二十四路，早晚高峰、平峰時段雙向協調控制方案進行設計。

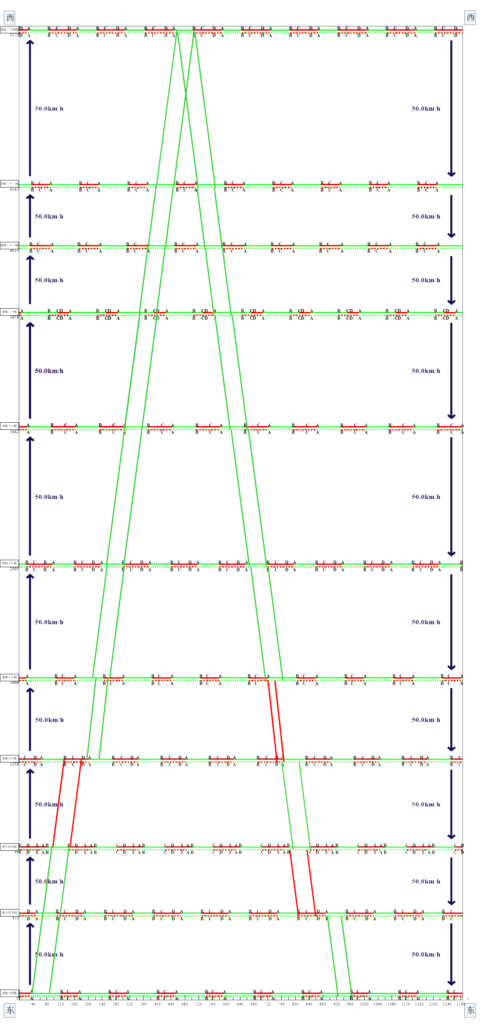

圖2 早晚高峰綠波時距圖
如上圖，早、晚高峰時段黃河二路渤海十四路至渤海二十四路，東往西平均帶寬43秒，在渤海十六路路口停車一次，西往東平均帶寬44秒，分別在新立河東路路口、渤海十四路路口各停車一次。
黃河二路【渤海十四路】至【渤海二十四路】早高峰綠波協調（東往西方向）效果如下：
圖3 平峰綠波時距圖
如上圖，平峰時段黃河二路渤海十四路至渤海二十四路東往西平均帶寬41秒，在渤海十六路口停車一次，西往東平均帶寬42秒，分別在渤海十六路路口、新立河東路路口停車各一次。
優化效果
以路段平均行程時間、平均行駛車速度、平均停車次數等評價指標對路段的綠波方案運行效果進行評價。采用跟車法對黃河二路協調路段進行數據采集，得到各指標數據如下表所示。

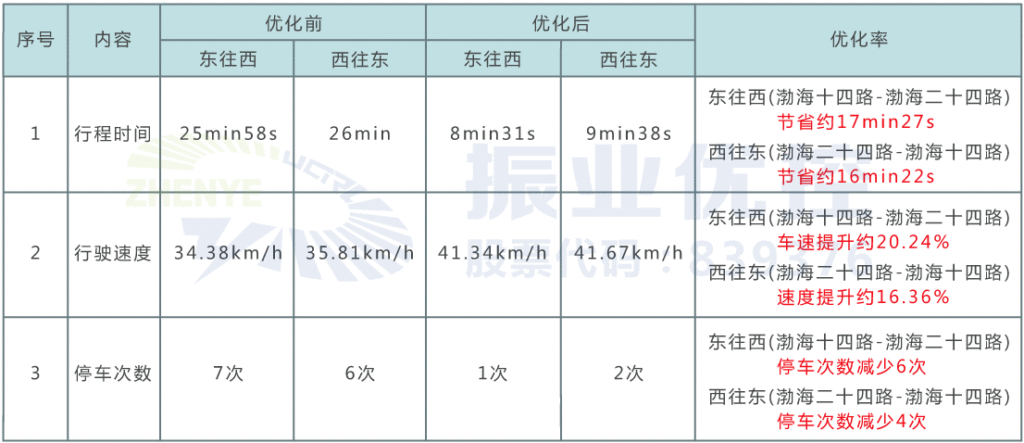

表 2 早高峰時段雙向綠波優化前后效果對比
從上文數據對比可知：
黃河二路渤海十四路往渤海二十四路方向行程時間節省約分17min27s，平均行駛速度提高約20.24%，停車次數減少6次；渤海二十四路往渤海十四路方向行程時間節省約分16min22s，平均行駛速度提高約16.36%，停車次數減少4次。

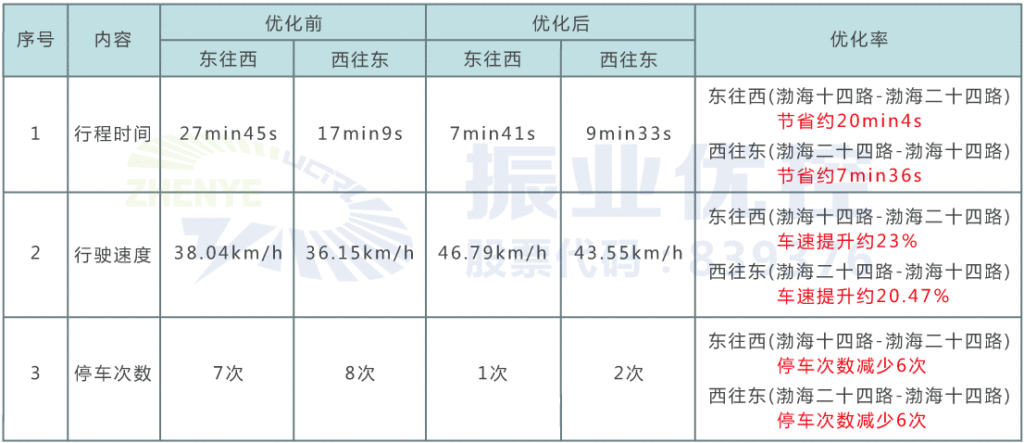

表3 晚高峰時段雙向綠波優化前后效果對比
從上文數據對比可知：
黃河二路渤海十四路往渤海二十四路方向行程時間節省約分20min4s，平均行駛速度提高約23%，停車次數減少6次；渤海二十四路往渤海十四路方向行程時間節省約分7min36s，平均行駛速度提高約20.47%，停車次數減少6次。

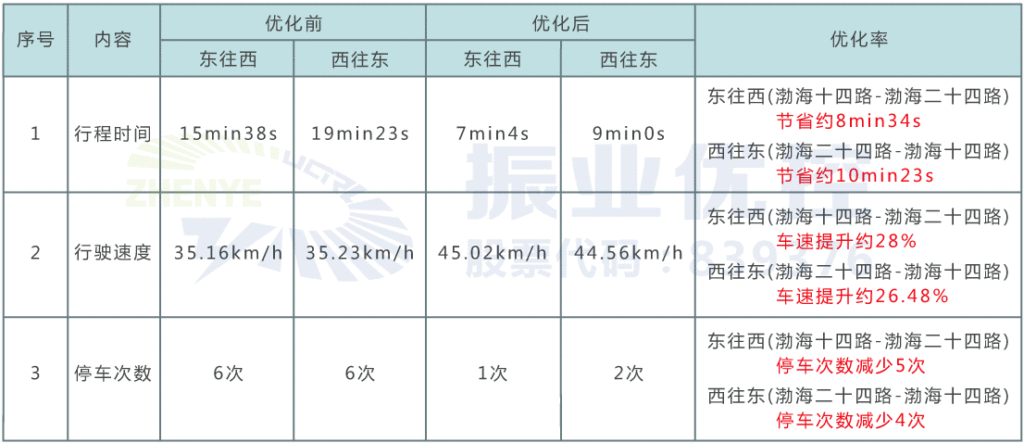

表 4 平峰時段雙向綠波優化前后效果對比
從上文數據對比可知：
黃河二路渤海十四路往渤海二十四路方向行程時間節省約分8min34s，平均行駛速度提高約28%，停車次數減少5次；渤海二十四路往渤海十四路方向行程時間節省約分10min23s，平均行駛速度提高約26.48%，停車次數減少4次。
進一步優化空間
經上述優化措施后，各時段東西雙向平均停車路口1.5個，行程時間大大減少，駕駛員舒適度顯著提升，主路協調方向通行效率得到較大的提升，但沿線個別路口非協調相位存在較嚴重的二次排隊現象，增加了停車等待時間較長，整體而言，該路段還存在進一步優化的空間。
考慮到現階段由于客觀條件限制，部分路口未能對非協調相位有效兼顧，后期可針對其交通流特點，改變放行方式設計，利用車頭時距法，根據車流量計算出各路口的精細化配時，在兼顧路段整體協調效果前提下，最大限度地優化提升各個路口的有效綠燈利用率，降低協調控制對次干道的影響。
以【黃河二路-渤海十八路】交叉口為例說明：
1. 路口基礎信息

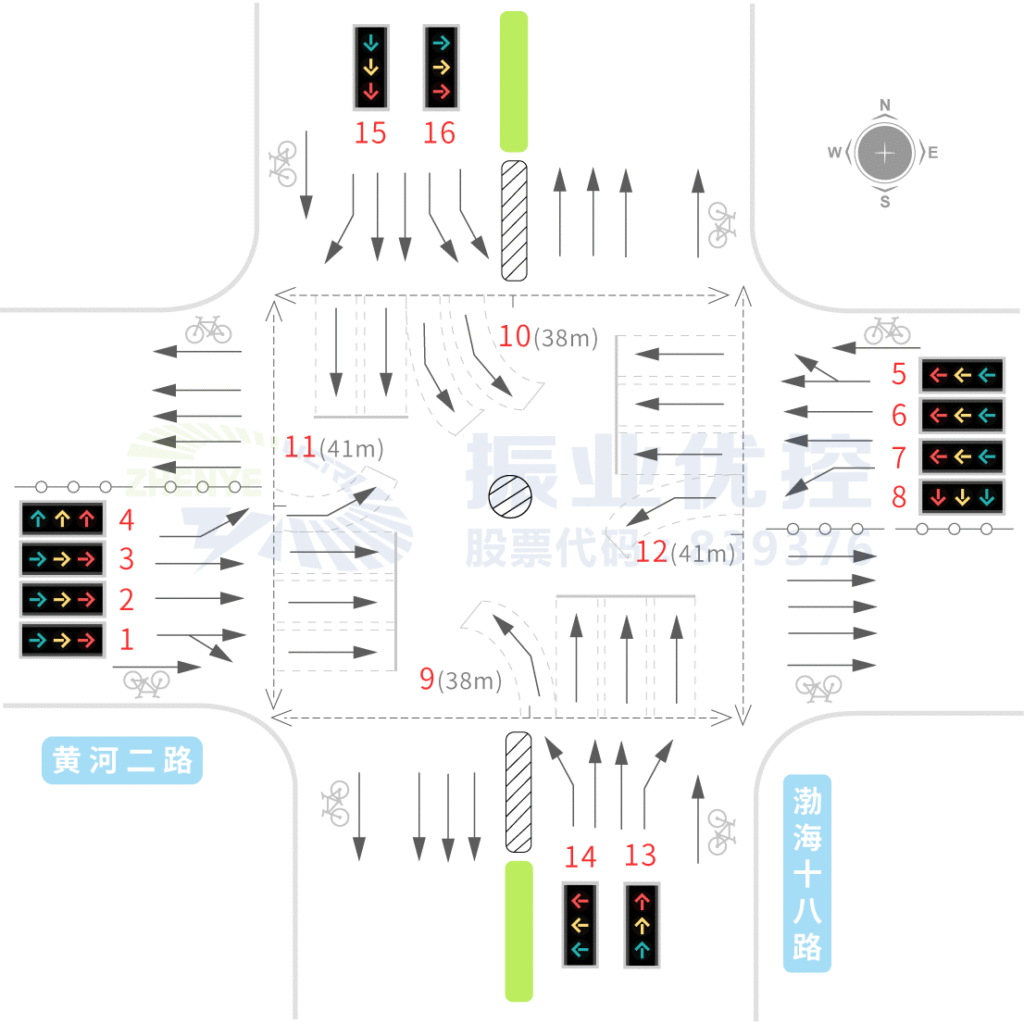

圖4 黃河二路-渤海十八路路口基礎信息圖

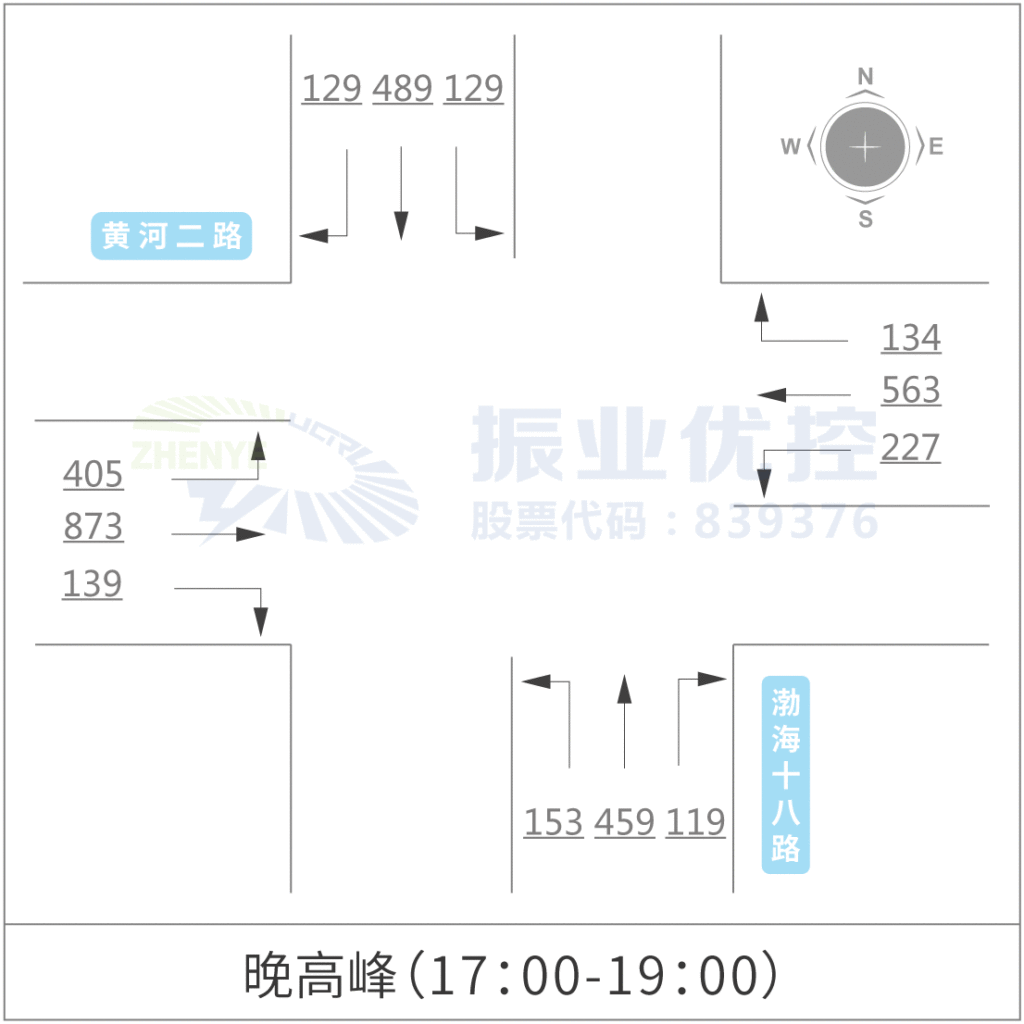

圖5 黃河二路-渤海十八路流量流向圖(pcu/h)
2. 路口優化措施
晚高峰時段，東西方向左轉車流量不對稱（相差近2倍），西進口左轉存在二次排隊，南/北直行、南/北左轉車流量相當，根據車流量特征和排隊情況進行相位調整和精細化配時，優化內容方案如下：
【原放行相位】

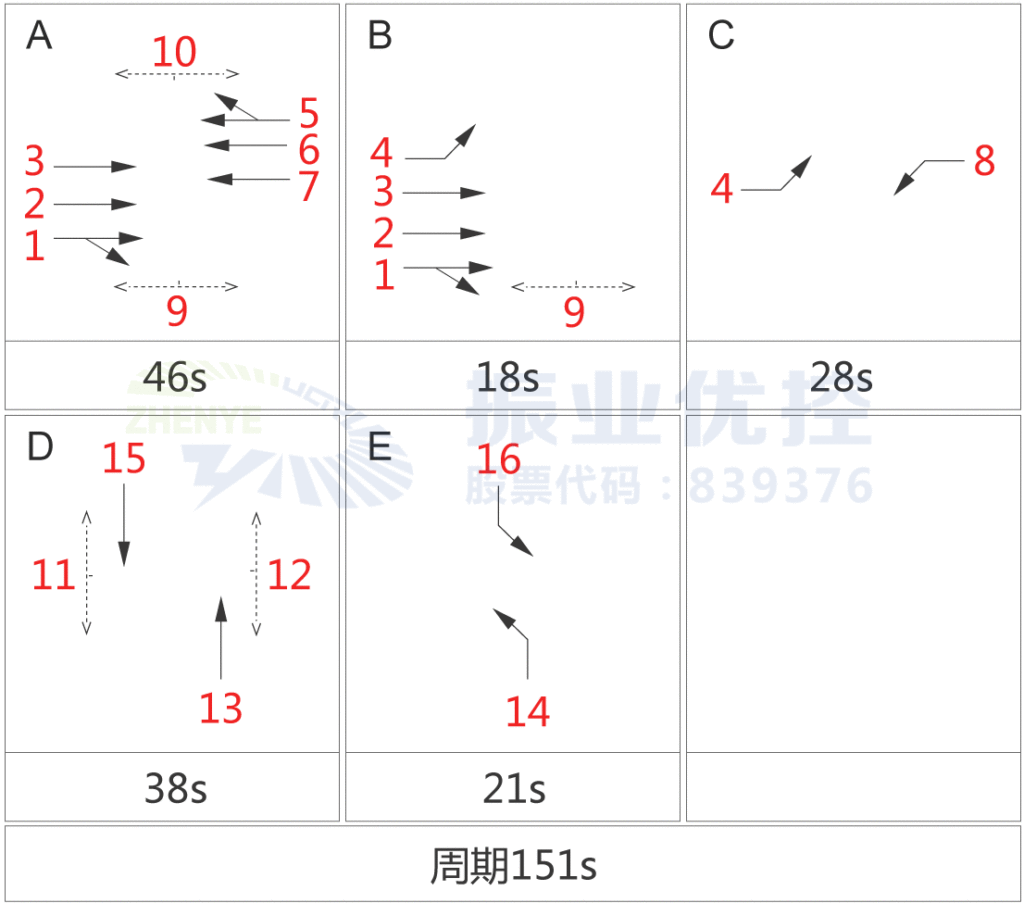

圖6 路口優化前放行相位
【后期優化放行相位】

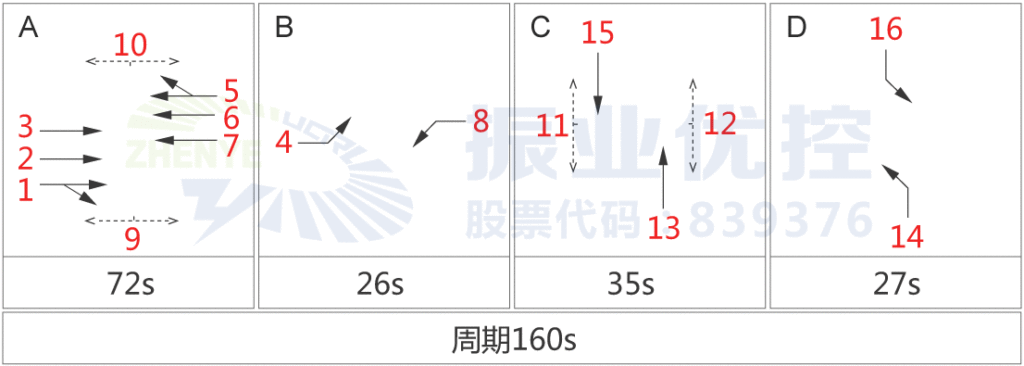

圖7 路口后期優化前放行相位
按照上述舉例例子的思路與控制原則，將沿線其他路口進行精細化控制后，路段控制預期效果對比如下：

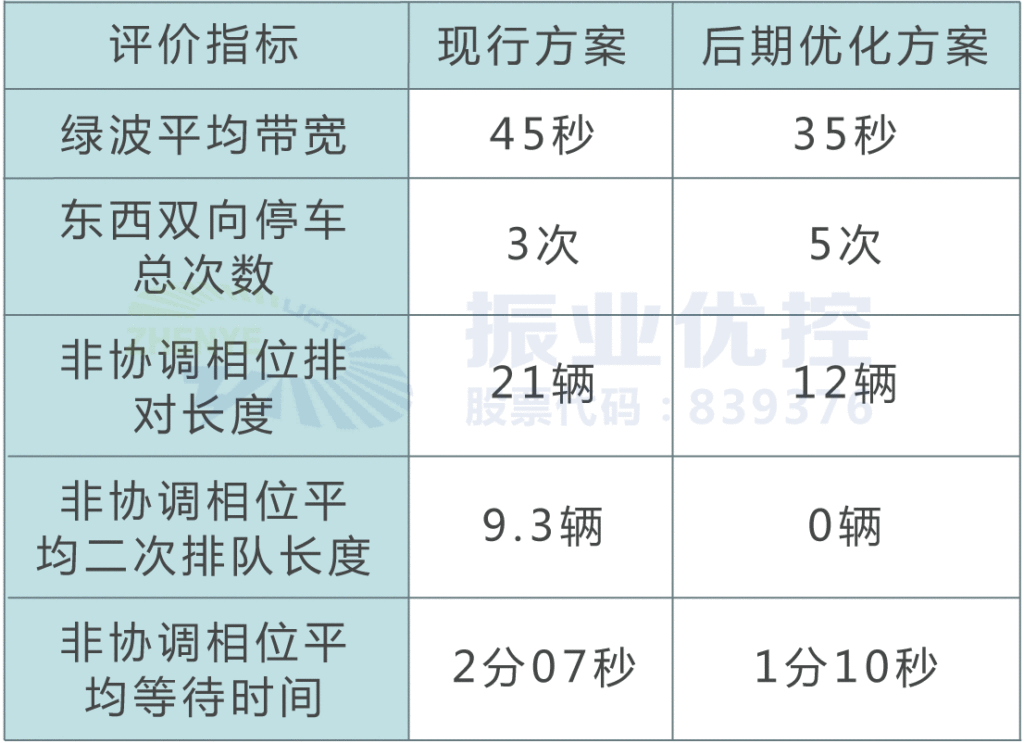

表5 預期效果對比
后期優化方案在主路綠波協調控制上稍作讓步，綠波帶寬減小（夠用即合適），停車次數略有增加（雙向按22個交叉口算），但并不會對主路綠波效果產生較大影響。而非協調相位控制效果改善顯著，縮減了排隊長度，消除了二次排隊現象，減少平均等待時間，整體效益提升非常明顯。
11個路口采用雙向綠波控制，全段路共40個相位。其中協調相位11個，非協調相位29個，后期優化方案在11個協調相位上做小小讓步，就可以在29個非協調相位上獲得更大的效益，更能體現交通管理的公平性與“人本位”思想！
案例總結
本案例現行優化方案的控制目標是最大限度地提高升主干道通行效率，最較大程度地減少東西向停車次數、縮短路段行程時間，實現“主路優先”。而后期優化建議綜合考慮到路口、路段的交通流特點、排隊等綜合情況，更深入地進行精細化控制，適當增加停車點，消除非協調相位的二次排隊現象和，減少平均等待時間，提升整個區段交通的通行效率和綠燈時間利用率。
