“有一條道路，它有一些‘任性’，還有一些小‘囂張’！ 它車流量大，路口數量多，控制系統還不一樣……”嘿！做信號優化的親們，面對這樣復雜的道路條件，想做綠波帶是不是感覺有點頭大？沒關系！今天黑板報君就帶大家來咱們大溫州看下，這樣的綠波帶該如何設置？
來自: 丁小點
?
?
路段現狀
車站大道是溫州市鹿城區南北方向主干道，全長約3.9km，南北兩端與溫州大道、江濱路相交。車站大道沿線分布著眾多住宅、商業和政府機關單位，作為鹿城區重要的南北主干道，承載巨大的車流量。2015年年底，溫州開始建設BRT并投入使用，車站大道成為城區重要的公交通道之一。
為了緩解路口擁堵情況，提高道路通行效率，我們攻城獅計劃對車站大道14個路口（江濱路-溫州大道）進行協調優化，其中8個是SCATS控制路口，6個是非SCATS路口，本案主要針對SCATS路口進行分析。
路口具體分布如下：

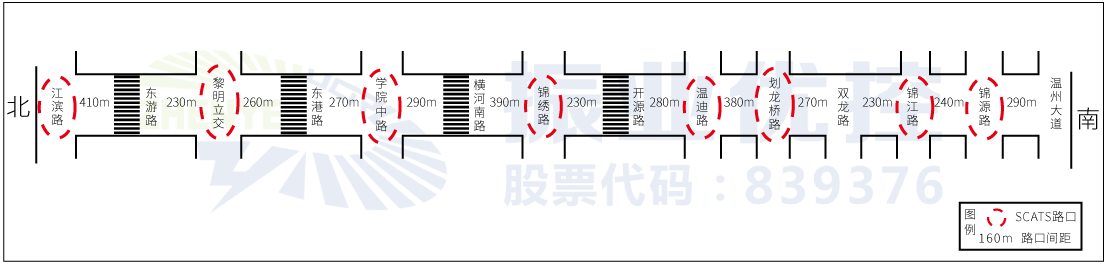

圖1 車站大道14個路口分布圖
車站大道為雙向8-10車道道路，機非分離，具有良好的交通協調控制條件；但從交叉口分布及設備條件上，車站大道涉及路口數量多，且SCATS路口與非SCATS路口相互間隔，對信號協調效果產生很大影響。

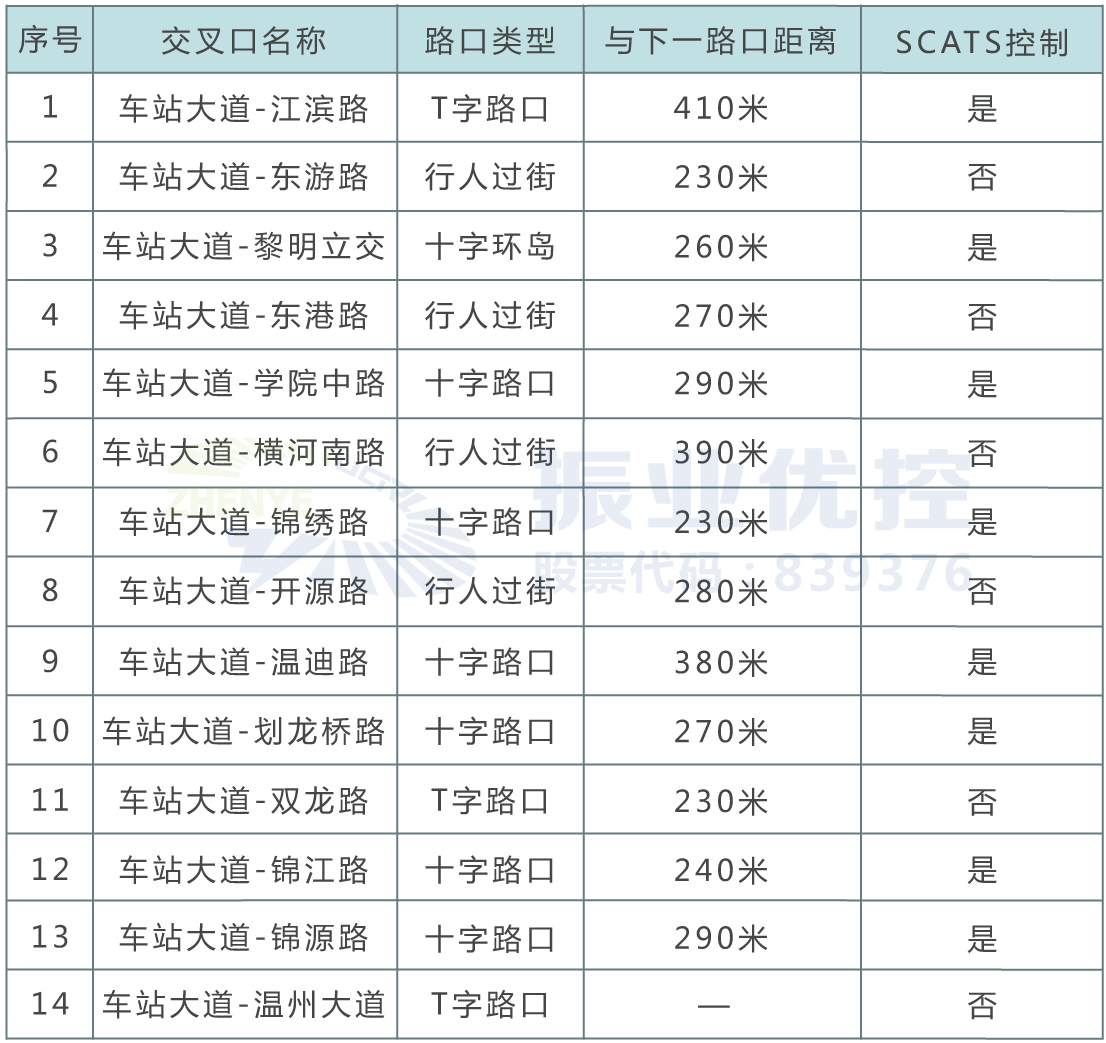

表1 協調路段路口基本信息調查表
面對這樣一條道路，我們的攻城獅是如何考慮的呢？下面將為大家一一揭秘破解該道路協調控制的關鍵步驟。
優化措施
在道路路口較多，且SCATS和非SCATS路口相互間隔情況下，對路口進行合理的子區劃分，選擇符合路口需求的公共周期，是實現道路協調控制的關鍵因素。下面將從以下幾個方面，來介紹道路子區劃分及關鍵路口選擇依據。
關鍵步驟一：關鍵路口判別與選擇
我們從SCATS導出8個路口SS TR周期變化進行分析，發現江濱路、黎明立交、學院中路、錦繡路路口周期變化趨近，溫迪路、劃龍橋路、錦江路、錦源路路口周期變化趨近，而兩段之間需求變化明顯不同。
因此，我們把江濱路至錦繡路4個路口和溫迪路至錦源路4個路口劃分兩個不同的控制區段，而根據車流量大小及變化需求，把錦繡路口和溫迪路口選擇作為兩個子區的關鍵路口。
下圖為兩個路口一天的周期變化情況：

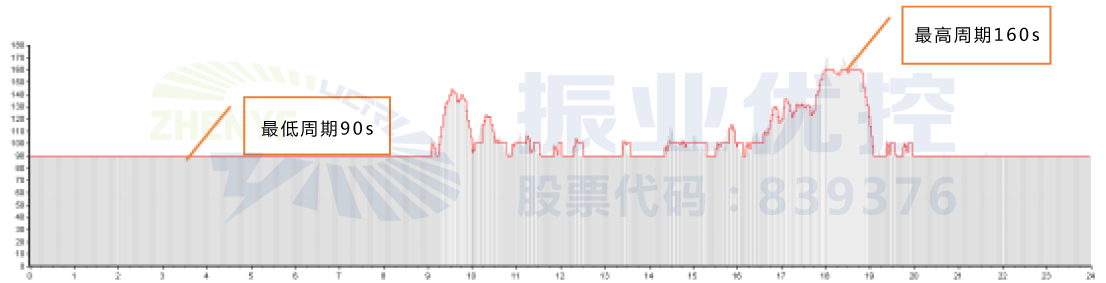

圖2 車站大道-錦繡路全天周期需求變化曲線

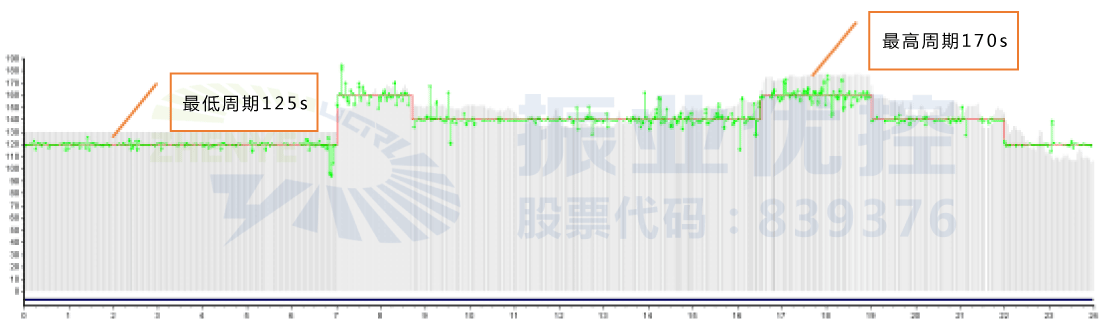

圖3 車站大道-溫迪路全天周期需求變化曲線
關鍵步驟二：全段綠波與分段綠波的抉擇
利用振業優控自主研發的綠波帶計算軟件，對車站大道（江濱路-錦源路）進行綠波協調設計，分為全路段協調和分段協調兩種情況。

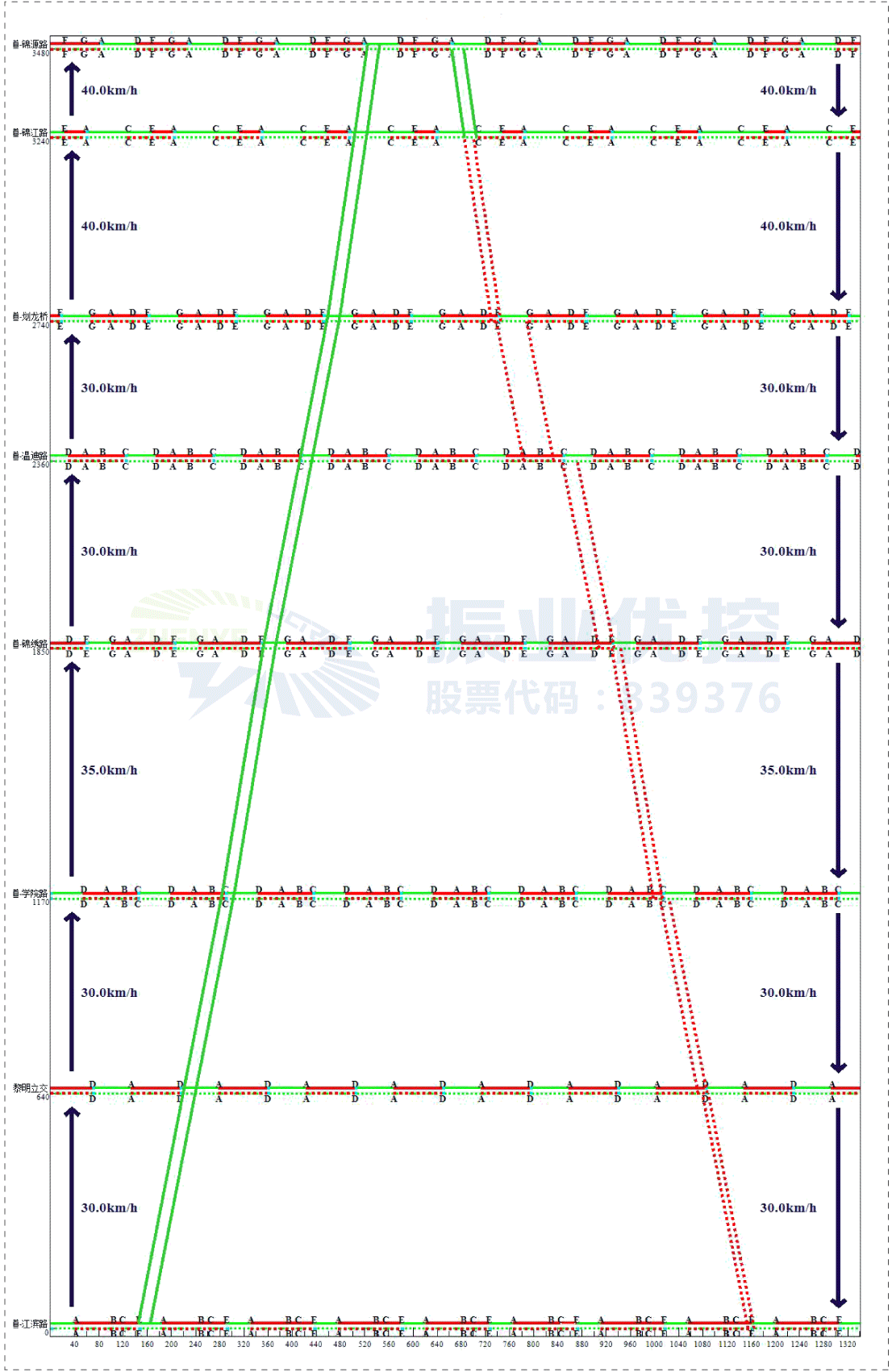

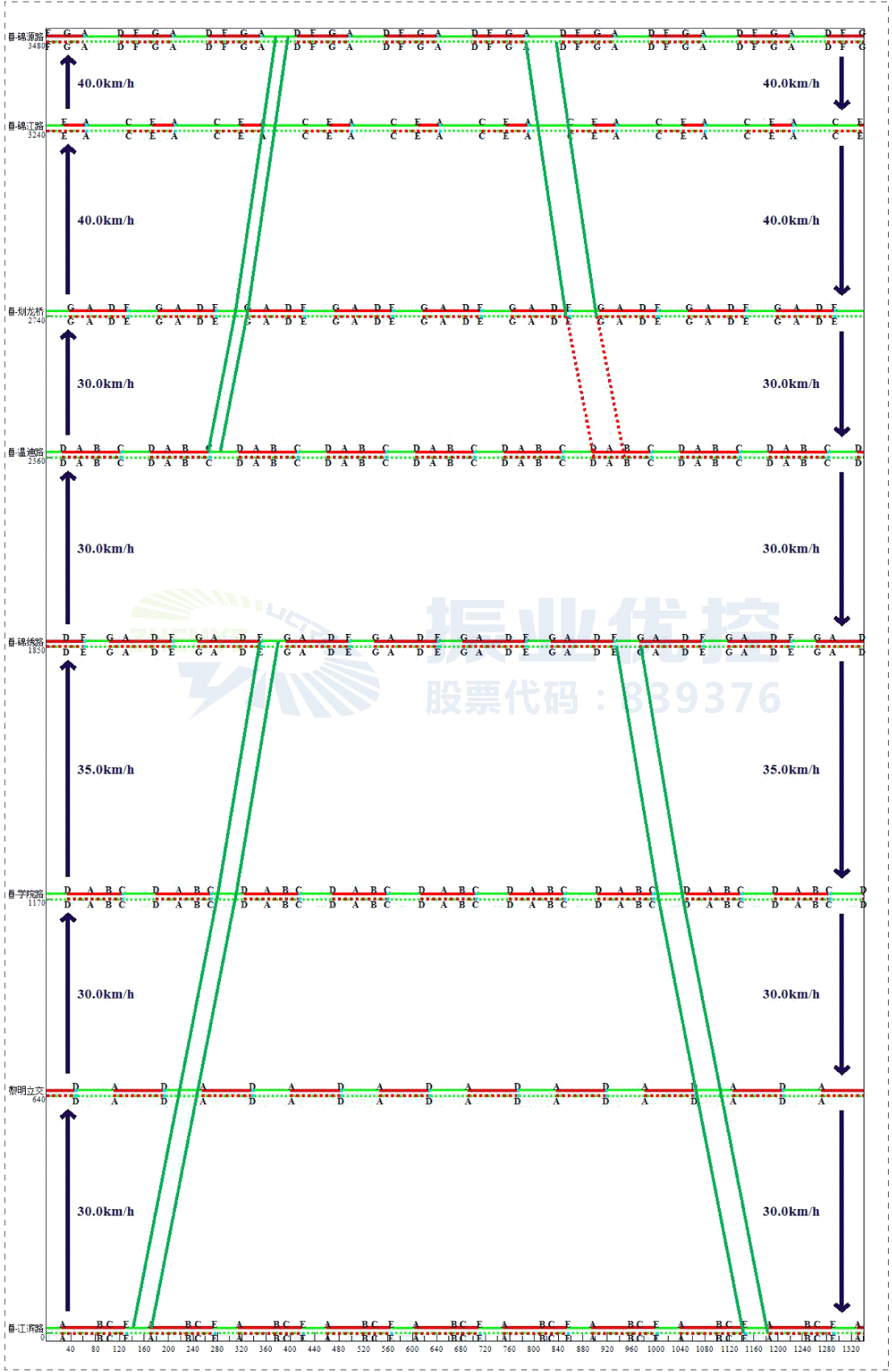

圖4 車站大道全段綠波圖
圖5 車站大道分兩段綠波圖
如上圖所示，在全路段協調的情況下，從江濱路至錦源路實現協調控制，從錦源路至江濱路則遇到連續停車。
在分兩段協調的情況下，子區一（江濱路至錦繡路）可實現雙向不停車協調控制；子區二（溫迪路至錦源路）能實現從溫迪路至錦源路不停車協調控制，從錦源路至溫迪路則只需停車一次。
對比分析可見，該路段分段協調控制設計效果明顯優于全路段協調控制。
關鍵步驟三：路口參數優化設置
優化前，兩個區段周期范圍偏差較大，在自適應控制的情況下無法進行有效的連接，且相位差方案固定一套，不能滿足各個時段的協調控制需求。

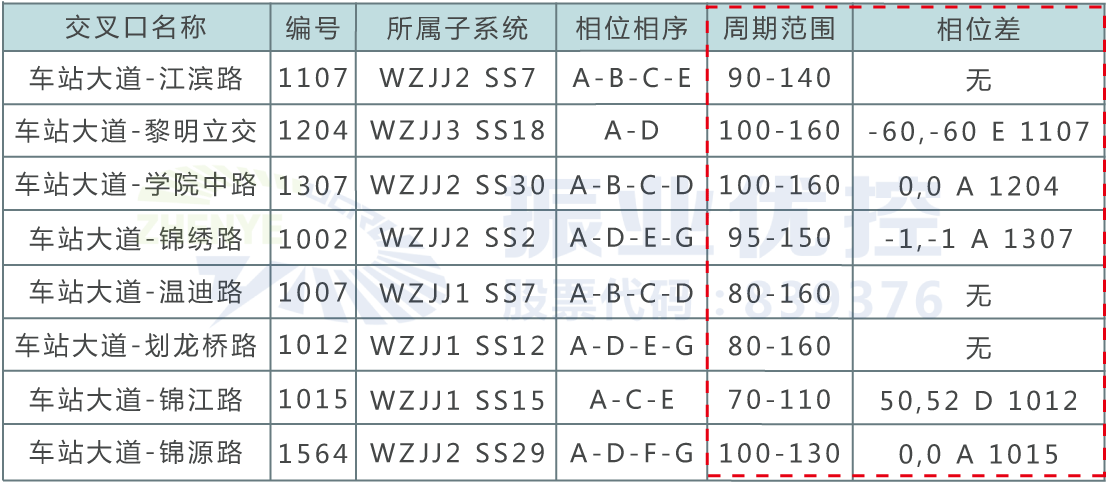

表2?路口協調SCATS參數設置（優化前）
優化后，在高峰時段“均衡車流”，避免車輛集中于某個路口；平峰、低峰時段“綠波提速”，提高道路通行效率，統一兩個區段周期范圍。與此同時，還設置早晚高峰、平峰、低峰四套方案，對路口協調控制參數進行優化。

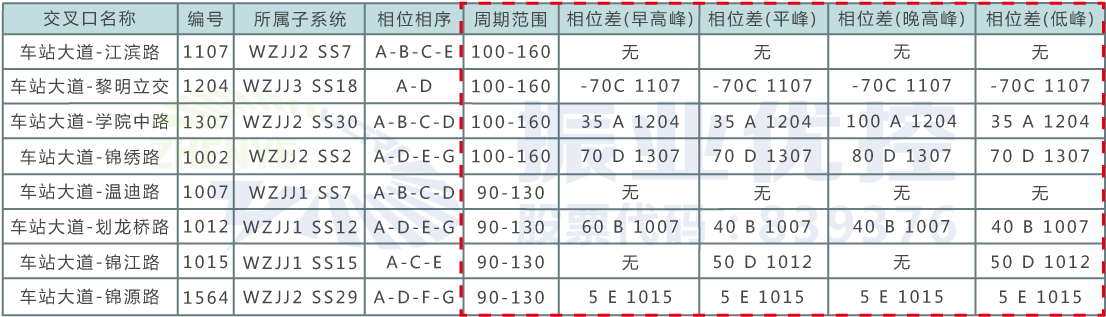

表3?路口協調SCATS參數設置（優化后）
優化效果測評

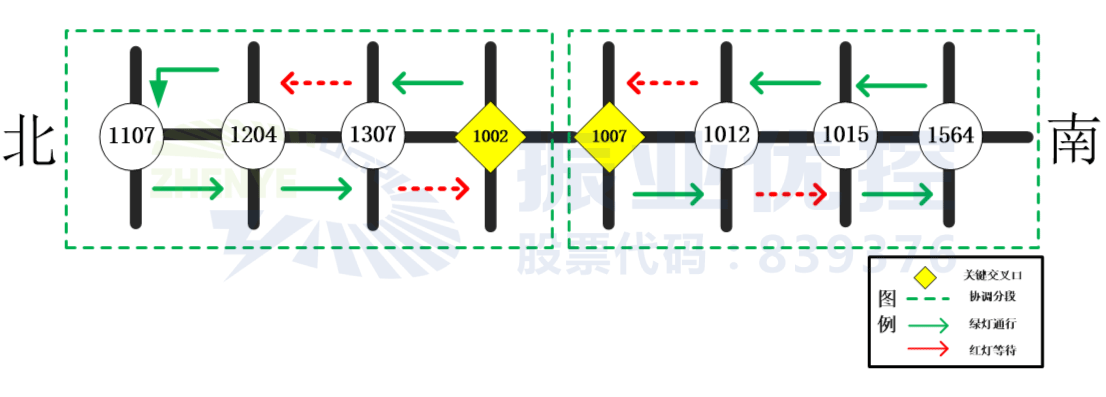

圖6 平峰時段信號協調控制預期效果
為了評測道路實際運行效果，項目組采用跟車方式對車站大道運行效果進行評測，結果如下表所示：

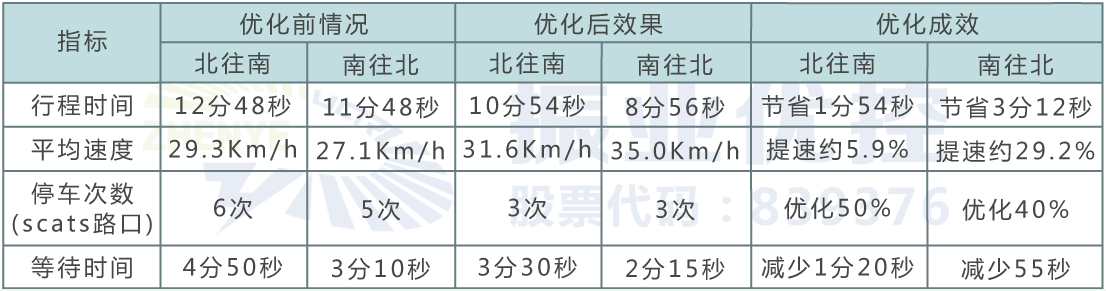

表4 車站大道平峰時段運行效果評測
備注：車站大道（江濱路-錦源路）全長3.9km，共8個SCATS路口，表中統計停車次數僅針對SCATS路口。
通過本次優化，車站大道（江濱路-錦源路）北往南和南往北的停車次數分別從原來的6次和5次都降為3次，節省時間分別為1分54秒和3分12秒，提高道路平均速度分別為5.9%和29.2%，減少等待時間分別為1分20秒和55秒，達到預期設計效果。
案例小結
通過本案例，得出以下一些經驗：
1、要達到道路協調控制并不一定實現全路段協調，在考慮周期需求、路口交通特征情況下，劃分區段協調反而能得到更好的協調效果。
2、在道路存在SCATS與非SCATS路口情況下，會對協調效果產生一定影響，但只要對道路進行合理分段，在條件允許的情況下，盡量延長非SCATS路口協調相位時距，提高綠波通行概率，也能產生良好的協調效果。
3、在評價采用分段或者全段協調時，可以從路口周期范圍、距離進行考慮，同時通過制作全路段和分段協調時距圖，可以對比兩種狀態道路協調情況，給設計者更直觀清晰的判斷。
