第179期 藥藥藥!切克鬧!!“放行手法”來一套!??!

優控黑板報

看了這么多期黑板報,相信諸位看官對路口放行的套路都已了如指掌了吧。黑板報君來為大家好好梳理一下,看看都有哪些呢?“單邊輪放”、“分時段放行”、“重復放行”、“少量多次放行”等等。今天這個案例就集合了很多種放行方式喲!嘿兒喂狗~上豪華大禮包!

表情包

路口概況

金嶺北路-雙山大道路口為十字形路口,南至環市大道西,北到進港大道(主干道),西連海濱路(次干道),日常車流量較多,主要流向?yàn)槟媳毕颉B房谖鞅苯沁€有一個當?shù)刂饕募Q(mào)市場(板頭市場),人流車流復雜,非機動車較多,對交通影響較大。

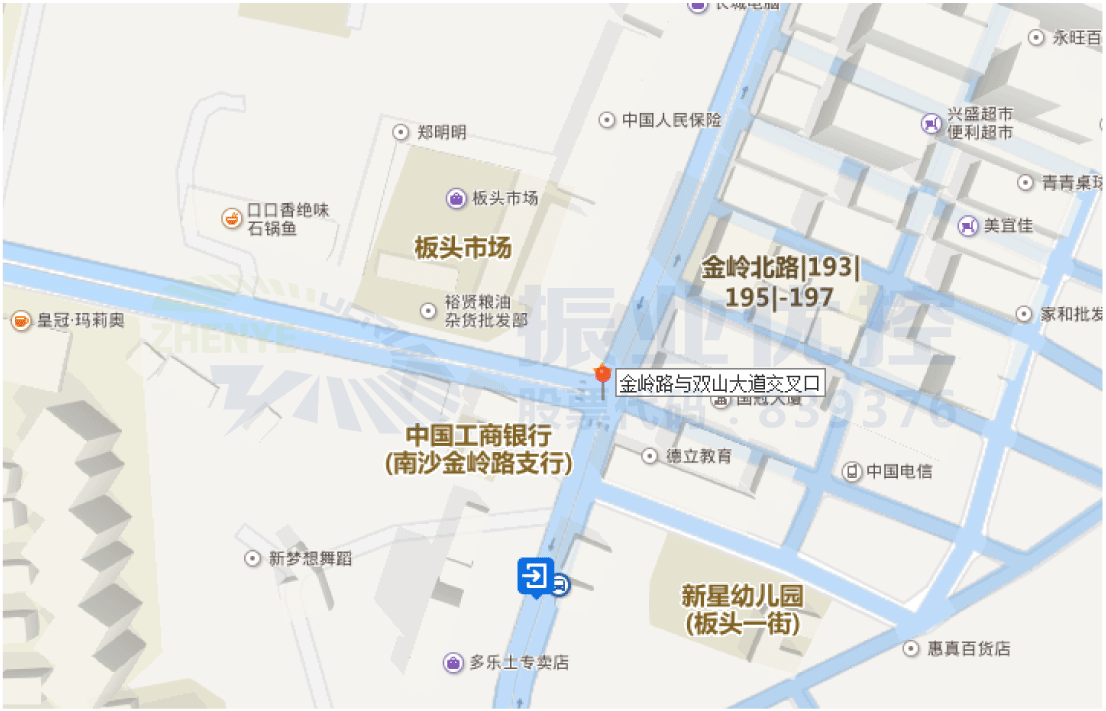

圖1 金嶺北路-雙山大道路口地理位置圖

圖1 金嶺北路-雙山大道路口地理位置圖

圖2 金嶺北路-雙山大道路口渠化圖(優化前)

圖2 金嶺北路-雙山大道路口渠化圖(優化前)

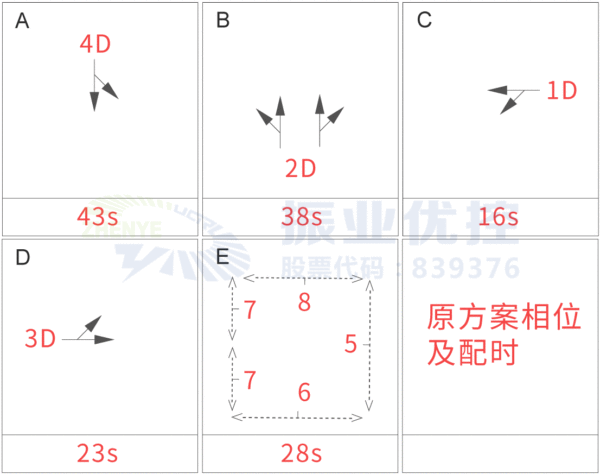

圖3 金嶺北路-雙山大道路口放行方案(優化前)

圖3 金嶺北路-雙山大道路口放行方案(優化前)

存在問題

1. 北進口常有大車掉頭,掉頭半徑不足,對南往北放行時車輛的通行影響較大。

圖4 北進口大車掉頭半徑不足

圖4 北進口大車掉頭半徑不足

2.該路口目前全天僅運行一套方案,難以滿足各進口各時段車輛的放行需求。

3.該路口位于板頭市場附近,日常車流量及人流量非常大,目前該路口的放行方案為設置行人專用過街相位,等待時間過長,造成較多行人、非機動車闖紅燈、橫穿馬路等現象的發生,路口秩序混亂,影響路口的通行效率。

4.東進口為小區出入口,日常車流不多,平均小時流量為36PCU/H,但此處車輛違停情況嚴重,容易堵塞南直行以及北左轉的車輛,時常造成回溢現象從而影響路口的通行效率。

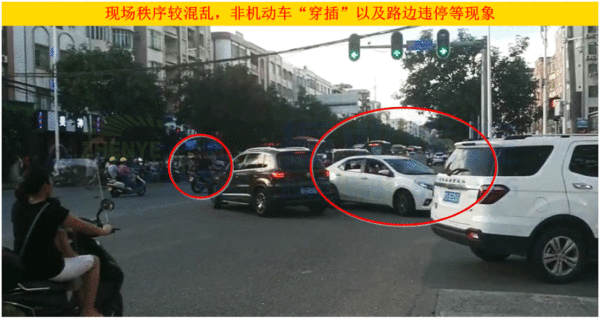

圖5 東進口交通秩序混亂圖5 東進口交通秩序混亂

4.早晚高峰期間,南、北進口以貨車及公司大巴為主,啟動時間較長,且路口車流量較大,排隊嚴重 。另外,南進口30m處有公交??空?,該站有十余條公交線路經過,長期占用一條車道,對路口通行能力影響較大。

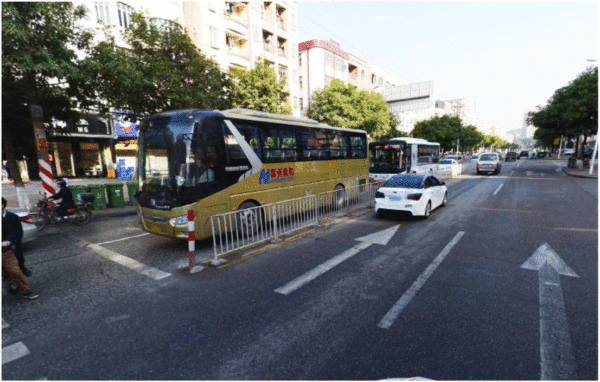

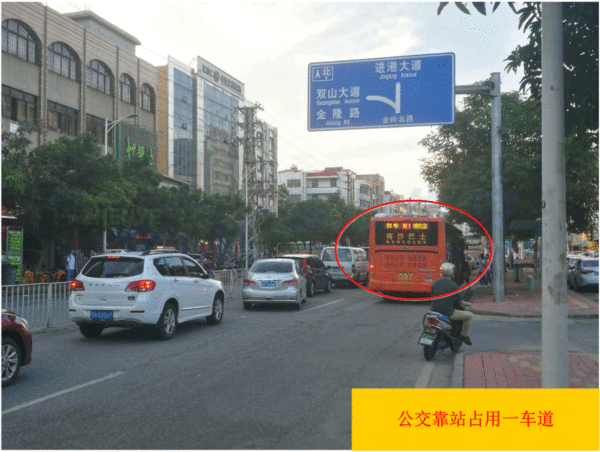

圖6 南進口公交站占用車道圖6 南進口公交站占用車道

優化措施

1.重新劃分時段,均衡各進口車流排隊。增加早、平、晚高峰時段方案,并將南進口右轉燈改為右轉黃閃。

2. “少量多次”放行,取消行人相位。由原5相位放行方式變成6相位放行方式,可將行人專用相位28s時間,適當分配至南北向,提高南北主干道車輛通行時間。

3.高峰期間采用“重復放行”方式,提高通行效率。在同一個周期中放行兩次南北向車流,實現少量多放的效果,提高綠燈利用率。

4.加強路口秩序管理。對路邊違停及非機動車穿插進一步管理,提高車輛通行效率。

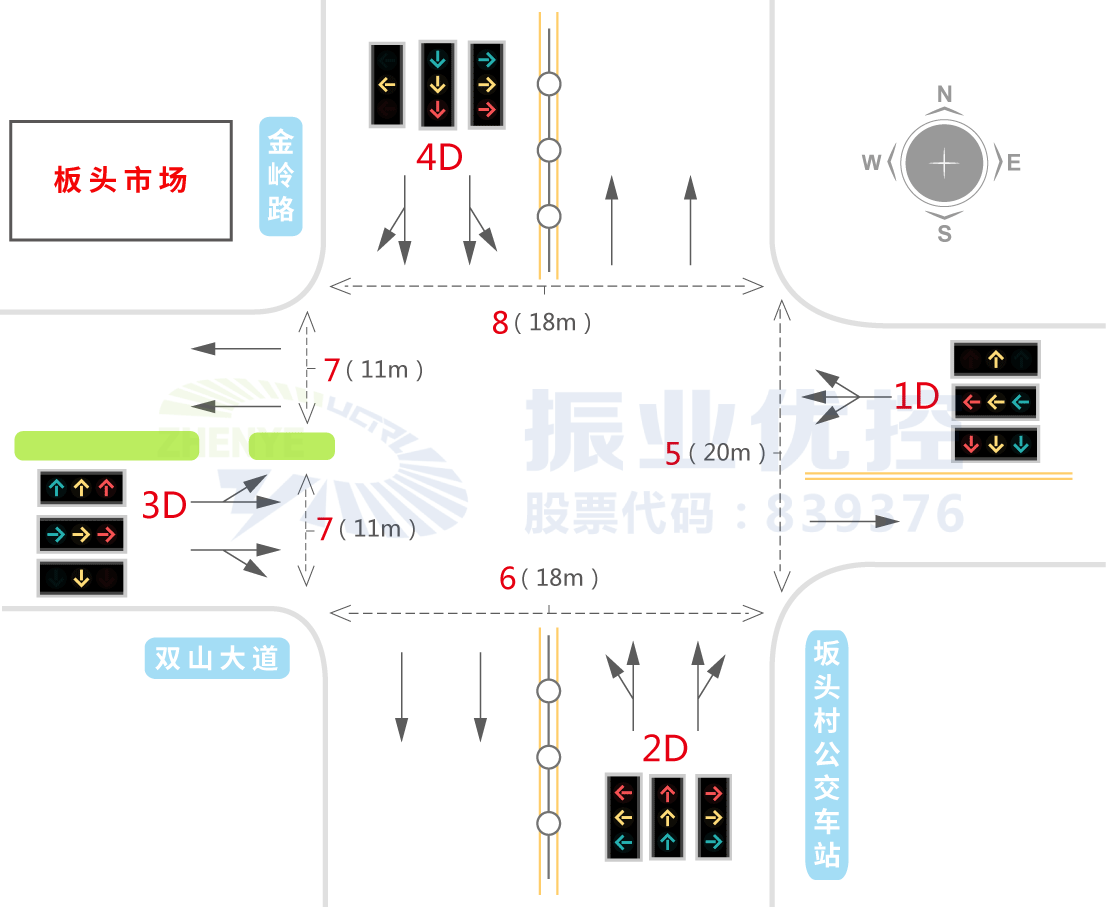

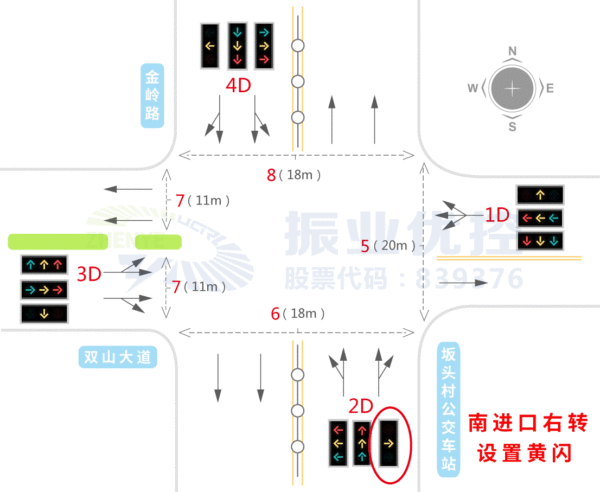

圖7 金嶺北路-雙山大道路口渠化圖(優化后)圖7 金嶺北路-雙山大道路口渠化圖(優化后)

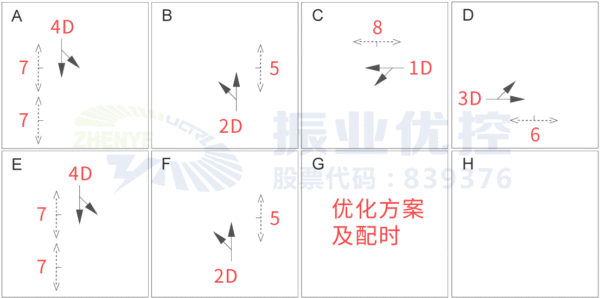

圖8 金嶺北路-雙山大道路口優化方案(優化后)圖8 金嶺北路-雙山大道路口優化方案(優化后)

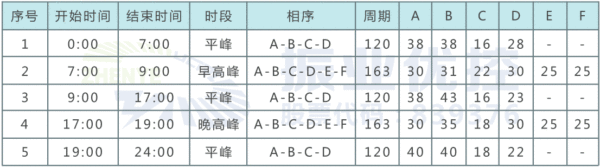

表1 金嶺北路-雙山大道多時段配時(優化后)

表1 金嶺北路-雙山大道多時段配時(優化后)

優化效果

1.拆分行人專用相位并采用“少量多次”放行方式后,平峰時段周期縮短28s,各進口相應的等待時間也縮短;高峰時段根據車流量等數據考慮,將周期加大至163s,主要增加了南北進口的放行時間,減少南北進口車輛延誤,加快南北主干道車輛放行,提高路口通行效率。

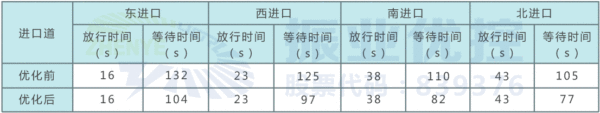

表2 優化前后平峰時段各進口放行與等待時間對比

表2  優化前后平峰時段各進口放行與等待時間對比

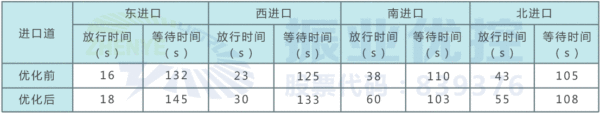

表3 優化前后高峰時段各進口放行與等待時間對比

表3  優化前后高峰時段各進口放行與等待時間對比

2.板頭市場秩序優化后,大大提升了南進口左轉與北進口右轉的車輛的通行效率,減少回溢現象。

3.原本南進口由于公交站的原因,公交車需要在??空旧舷驴筒拍芾^續前進,若此時恰巧是綠燈,那排在公交車后面的車輛很大幾率無法在該周期內通過,許多車輛會選擇進行變道加塞,導致該進口通行能力低下,但采用新的高峰放行方案,等于是給予這些車輛二次通過的機會。因此,南進口直行的通行能力也得到了較大的提升。

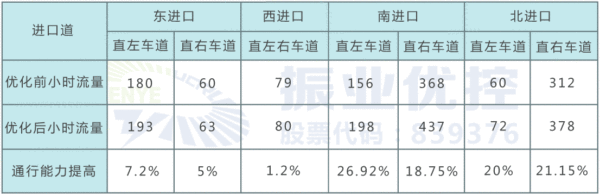

表4 優化前后各進口通行通力對比(單位:pcu/h)

表4 優化前后各進口通行通力對比(單位:pcu/h)

圖9 優化后北進口排隊情況圖9 優化后北進口排隊情況

案例小結

本期案例優化前路口運行相位簡單且單一,全天運行一套方案,對路口各時段各進口的放行方式未做到精細化。通過對車流量的分析,制定全天多時段方案,為該路口高峰時段量身定制特殊的放行方案,“重復放行”、“少量多次”有效緩解高峰期市場周邊大量的非機動車與行人以及離交叉口過近的公交站等因素造成的路口綠燈利用率低下的情況。不得不說,“重復放行”、“少量多次”依然是一劑治理路口疑難雜癥的良方。
