各位黑板報的鐵粉們，大家新年好！在過年期間，大家有沒有去哪里浪了呢？相信大家都會選擇避開人多車多的地方游玩，那是因?yàn)?，在市中心的路段，通常都?huì)水泄不通，這個路口紅燈的車能塞到下一個路口（嘆氣）。莫方！振業優控攻城獅有法子！讓你在市中心也暢通無阻啦！
路口概況
人民大道位于某市的鶴城，北接外環高速入口，是城區南北方向的主要干道之一，因經過鶴城的外環高速路還沒完全連通，北上或南下的車流必須由從外環高速路口進出，經城區走人民大道過境，高峰時段與節假日交通流量大，江中路口與江南路口經常會出現排隊溢出現象。

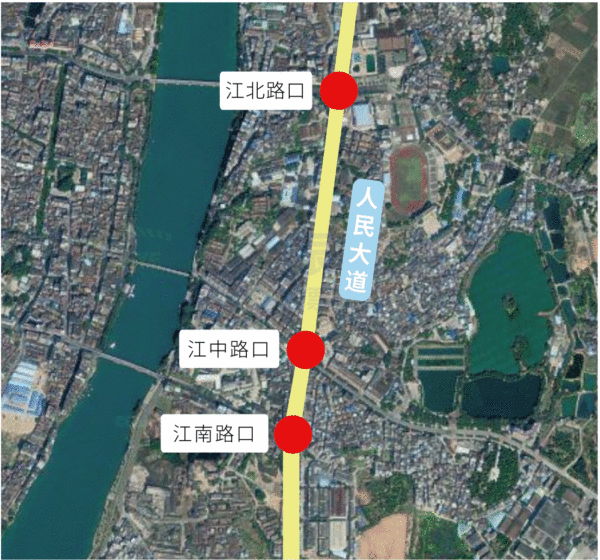

圖1 路口衛星點位圖
人民大道的江北路口、江中路口及江南路口均是scats系統控制路口，同時3個路口間南北向各個時段已設置信號協調控制（綠路），平峰時段江中路口與江南路口并不會出現路口溢出問題。
存在問題
兩個相鄰路口間自適應選擇方案不匹配導致路口溢出問題，在高峰時段，人民大道江中路口與江南路口南進口與北進口車流增大，江中路口與江南路口優化前并不是同一個子系統，兩路口均是獨自自適應選擇配時方案。
因此，會出現2個路口選擇的配時方案不匹配的情況，導致2個路口南往北方向或北往南方向車流進出不平衡。 江中路口南進口放行時間清空不了江南路口南進口放行進來的車輛而出現排隊溢出現象。

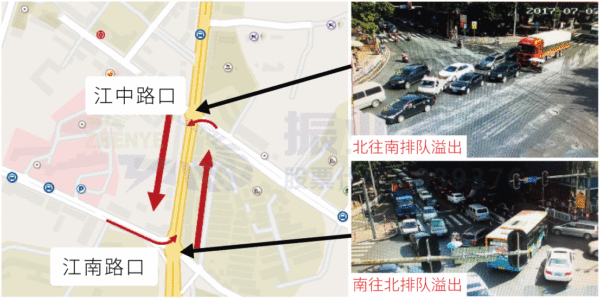

圖2 優化前路口排隊溢出情況
優化方案
為了解決江中路口與江南路口排隊溢出的問題，兩個路口采用了“總量調控，進出平衡，集裝箱移動式”的信號控制策略。
1、兩路口合并子系統，共用同一套線圈檢測器，選擇同一套配時方案：通過將兩個路口歸為同一個子系統（看作同一個路口），江中路口與江南路口共用同一套線圈選擇同一套配時方案并且江中路口與江南路口設置內部相位差方案，設計江中路口南進口在江南路口南進口放行后一定秒數后放行，提高兩個路口間的通行能力。
2、“出大于進”配時方案設計思路，做到“進出平衡”：在2個路口的配時方案上按“出大于進”的思路設計，即江南路口南進口的放行時間小于江中路口的南進口放行時間，保證兩路口間進來的車輛能在出口的放行時間內清空完，做到“總量調控，進出平衡”，將進口的車輛分成一段段的“集裝箱”通過2個路口。

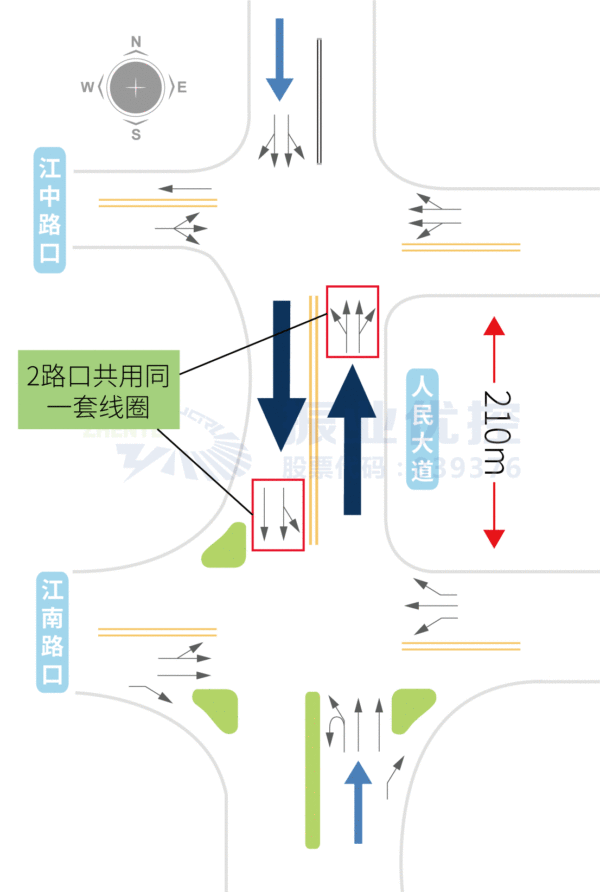

圖3 路口優化示意圖
優化效果
1、“總量調控，進出平衡，集裝箱移動式”的信號控制策略，根據路口的線圈數據路口自適應選擇合適的配時方案，合理的控制進入兩路口間的車輛數，有效的解決了江中路口與江南路口的排隊溢出情況。
2、兩個路口的內部相位差方案不僅提供舒適的駕駛體驗外還提高兩個路口的通行能力，減少進口的排隊長度。

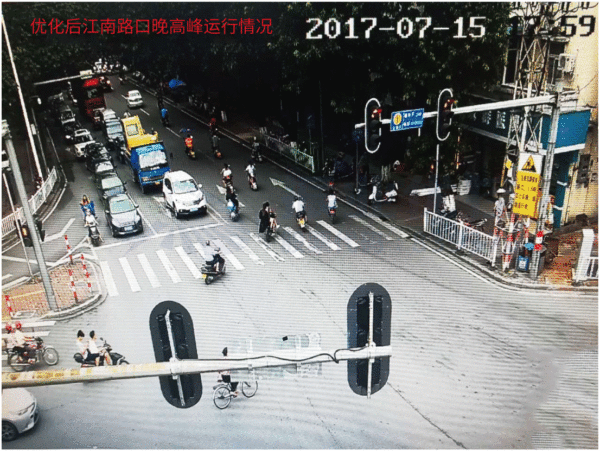

圖4 優化后江南路口排隊情況

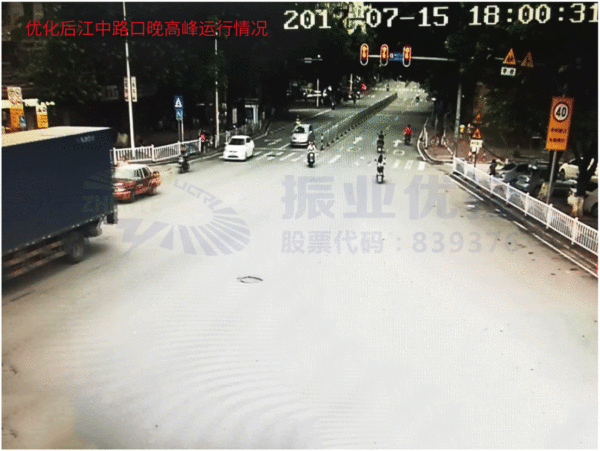

圖5 優化后江中路口排隊情況
案例小結
1、本案例利用智能交通控制系統的自適應和協調作用，合理地控制進入短距離的兩路口間的車輛數，做到進出平衡，有效地解決了兩個短距離的路口的排隊溢出問題，還提高了路口間的通行能力。
2、將兩個路口合并成一個子系統，可以在配時方案選擇及協調方面做到較好的搭配，解決兩路口的方案選擇不一致導致的出口消散不了的問題。
