【關鍵詞】路口失衡、周期、相位相序、綠信比
在電影里，影響狙擊手擊中目標的重要因素有風速、空氣濕度、距離等。
那么在路口中，肯定也有著方方面面的因素影響其通行效率，如周期、相位相序、綠信比方案等因素。
這些因素又是如何影響路口通行效率的呢？請聽黑板報君為您一一道來。
路口概況
欽州市子材西大街-新華路又稱四橋西路口，是由子材西大街與新華路相交的十字路口，路口匯集城區主要車流，高峰時期處于流量飽和狀態。路口基礎信息如下圖所示：

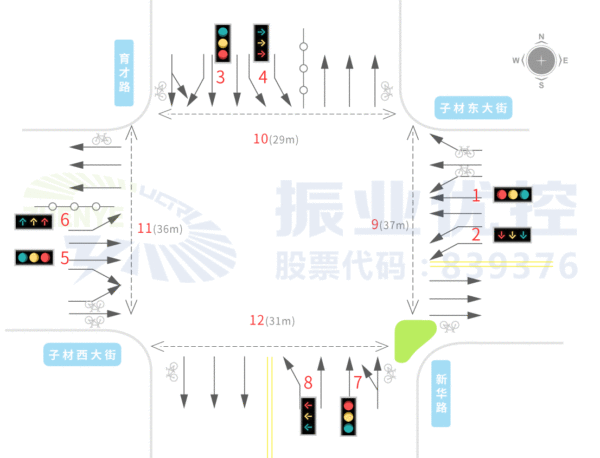

圖1 四橋西路口車道及燈組信息示意

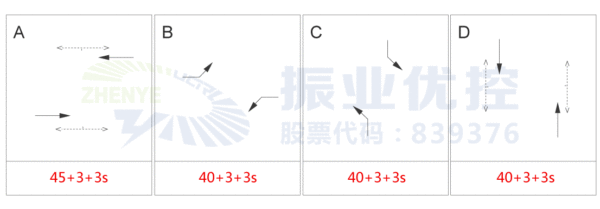

圖2 優化前四橋西平峰的放行方式

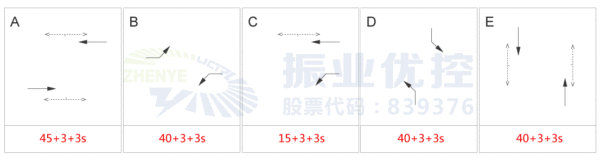

圖3 優化前四橋西高峰的放行方式
備注：相位過渡時間為綠閃時間+黃燈時間，如：3+3。
存在問題
1、高峰時段，路口總體車流量大，特別是東進口下橋方向左轉非機動車、摩托車，當先放東西對向直行相位再對向左轉時，左轉非機動車、摩托車排隊到下橋路段拓寬處，阻擋右轉機動車正常通行，從而影響東進口車輛的通行效率。

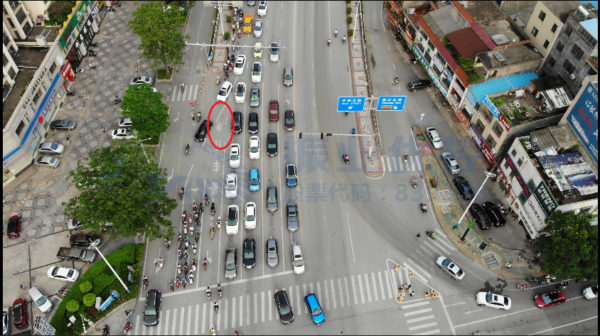

圖4 優化前左轉非機動車阻擋右轉機動車
2、路口全天設置6個時段，3套方案，由于時段劃分不夠精細，配時的不合理導致各個時段部分進口排隊較長，部分空放，而部分進口處于“失衡”狀態，對于這一種狀態，稱之為路口“失衡”。根據實地調研觀察，以工作日高峰階段為例：

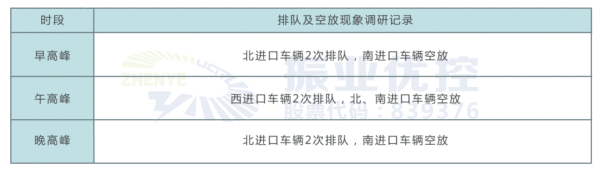

表1 四橋西路口現場調研記錄

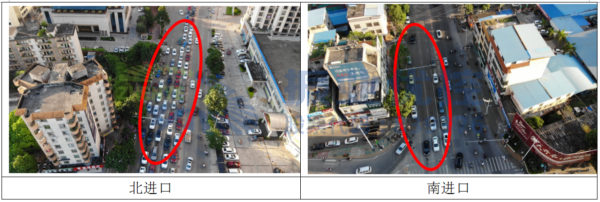

圖5 四橋西路口晚高峰南北進口航拍實景圖
備注：圖片拍攝于2018年5月22下午6點15分。
優化思路
一、數據采集
通過到路口進行實地數據調研和視頻監控進行收集并整理了下列數據：

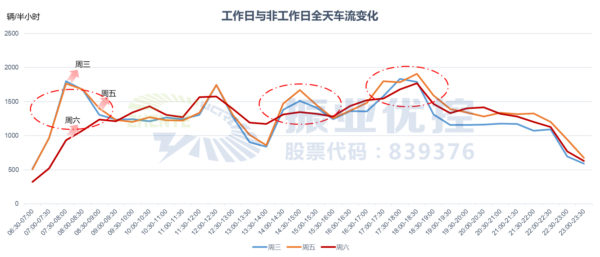

圖6 工作日與非工作日全天的車流量
1、從上述數據顯現，工作日的車流量全天出現4個峰值點，分別為早高峰、上下午高峰和晚高峰。晚高峰較其他高峰時段的持續時間比較長，且呈現出18:10左右開始，車流量明顯地增大；22:00開始進入車流量開始減少進入低峰期。而非工作日與工作日有很大的差別，早上和下午（14:00-15:00）均沒有出現峰值點，且峰值點均比工作日的要小一些。

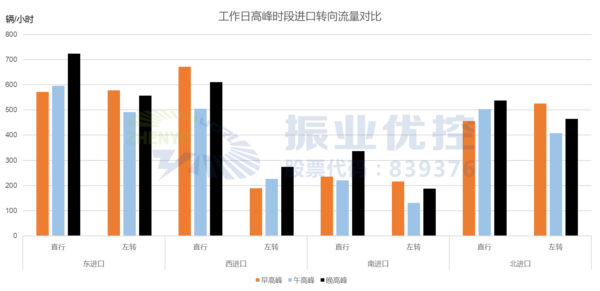

圖7 工作日高峰時段進口轉向流量對比
2、高峰時段以東進口直行和左轉、西進口直行、北進口直行和左轉車流量較大，多于西進口左轉，南進口直行、左轉車流量，路口各方向進口流量具有明顯的不均衡性。
二、方案設計
1、時段劃分
在現狀方案中基本能符合車流量變化特征，但是根據對全天車流變化規律的調研，還缺少早高峰、下午高峰、晚平峰等時段的配時方案。
根據路口工作日與非工作日流量數據采集對比，劃分為工作日與非工作日兩個工作表，劃分為周一至周五和周六日兩個時段方案。
在路口調研中發現，
（1）晚高峰18:10后東西方向車流量增加迅速，路口承載能力達到超飽和狀態，所以在18:10前晚高峰設置一個晚高峰過渡段，避免在晚高峰過渡時段啟用晚高峰方案造成的時間的浪費；
（2）該路口沿線存在學校區域，晚上學生下晚自修回家，路口仍存在部分家長接送學生的車輛，雖然22：00路口流量有所下降，但未能進入低峰期，故低峰期延后到23：00切換。時段劃分如下表所示：

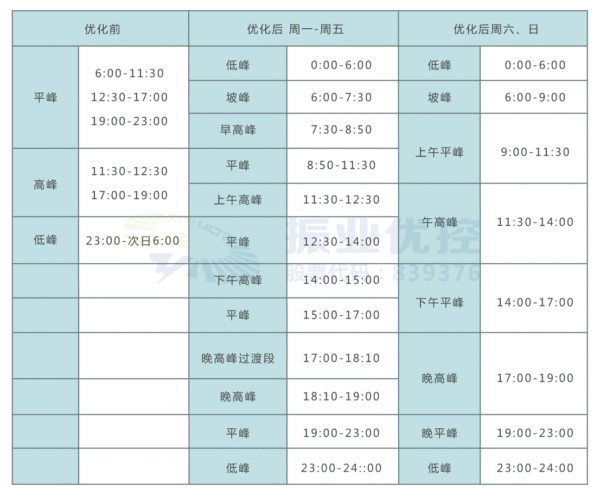

表2 路口優化前后時段劃分及方案
2、相位相序設計
下面以早高峰、晚高峰為例，對路口相位重新設計如下：
（1）早高峰

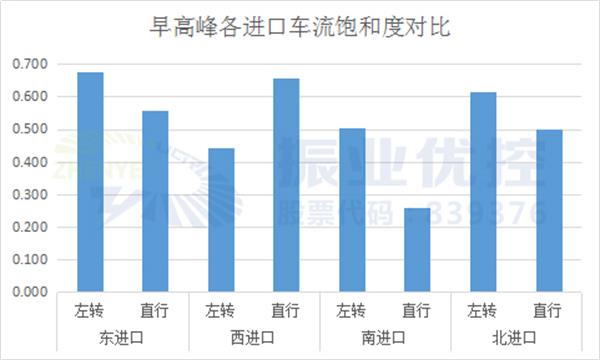

圖8 工作日早高峰各進口車流飽和度對比
如上圖所示，工作日早高峰東西進口直行、左轉車流相對均衡，可采取對放左轉、對放直行相位控制，北進口直行、左轉較南進口車流飽和度明顯較大，則在南北左轉相位后搭接北直左單邊相位，再放行南北直行直行相位，增加北進口車流通行綠信比。早高峰相位設置和配時如下圖所示：

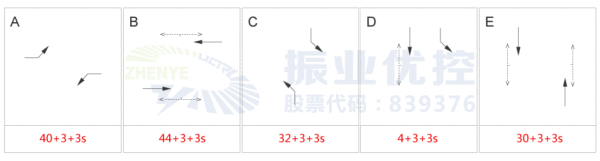

圖9 工作日早高峰相位設置
（2）晚高峰

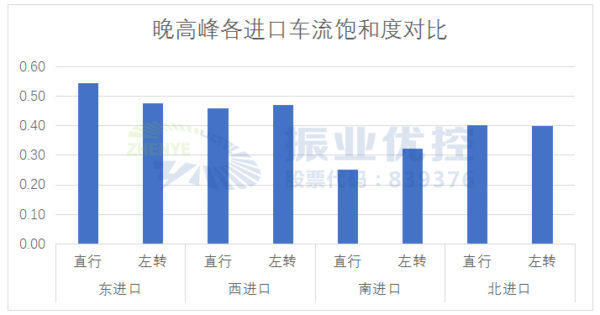

圖10 工作日晚高峰各進口車流飽和度對比
如上圖所示，工作日晚高峰東進口直行、左轉比西進口車流的飽和度大，北進口直行、左轉比南進口車流的飽和度大，則同時設置東直左單邊、北直左單邊兩個搭接的放行相位，增加東、北進口車流通行綠信比。
針對晚高峰東進口非機動車流量大而影響機動車右轉的情況，晚高峰東進口的相位相序設置為“左轉-直左單邊-直行”。晚高峰相位設置和配時如下圖所示：

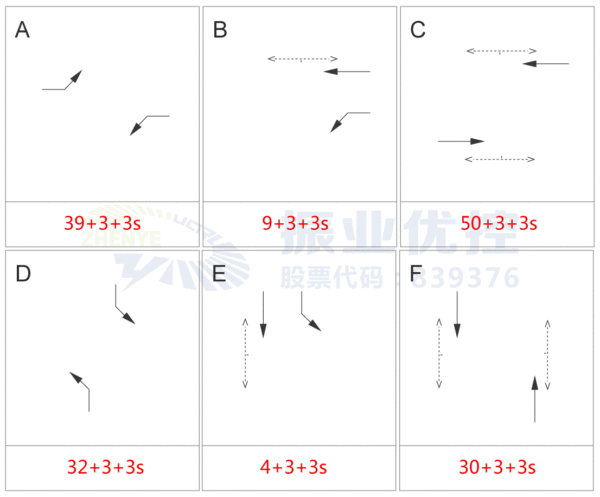

圖11 工作日晚高峰相位設置
（3）由于原方案東西進口的相位相序為“直行-左轉”，在進入晚高峰方案切換時，會造成駕駛員行車的不習慣。因而，在相位相序上統一放行方式“左轉-（直左單邊）-直行”。
效果評價
1、優化方案實施后，各個進口的最大等待時間均比優化前短，同時路口各時段平均車輛延誤均有不同程度下降，高峰時段各進口排隊長度也均有不同程度下降。

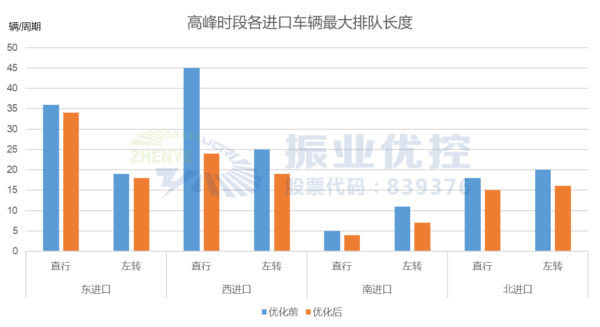

圖12 高峰時段各進口車流最大排隊長度
2、對全天時段進行了更加細致的劃分，由原來的6個時段劃分成工作日的12個時段和非工作日8個時段，并且壓縮配時方案周期，使時段更明確，配時更合理，避免了各個進口出現配時不足或者空放的現象，降低了綠燈損失時間。
3、把東西方向的相位改“左轉-直左單邊-直行”，東進口先放左轉有效地清空大部分左轉非機動車，右轉車可以順暢地通行。優化后效果如下圖所示：
圖13 優化后清空左轉非機動車
4、高峰時段搭接小相位可以有效地減少了因“失衡”而造成南進口、西進口的空放，提高了路口的通行效率。
案例小結
1.對全天流量進行統計，并根據全天的流量繪制折線圖，這樣就可以清晰地知道全天的流量變化。從而進行不同的時段劃分和配時的合理配置。使時段劃分得更細致，相位配時更合理，解決了路口空放的現象和降低綠損。
2.針對東西、南北車流不對稱，設置增加小相位，解決南進口、西進口空放。
3.合理的相位相序設置，可以有效地避免機非沖突。
