關鍵詞：環島擁堵、相位協調
近日，重慶市永川區的二轉盤路口未設置信號燈，導致車輛時常無序地進入轉盤，當高峰時期車流量較大時，常常會出現環島打結現象。攻城獅接到群眾反映后，立即動手優化。優化效果如下：
究竟攻城獅如何做到的呢？
讓我們跟隨黑板報君一探究竟吧！
路口概況
二轉盤是永川區交通重要樞紐，周圍有政府、醫院、學校等交通流量吸引點，引聚了通威路口、帝琴花園路口、民政局路口、婦幼保健院路口這四個路口的車流。

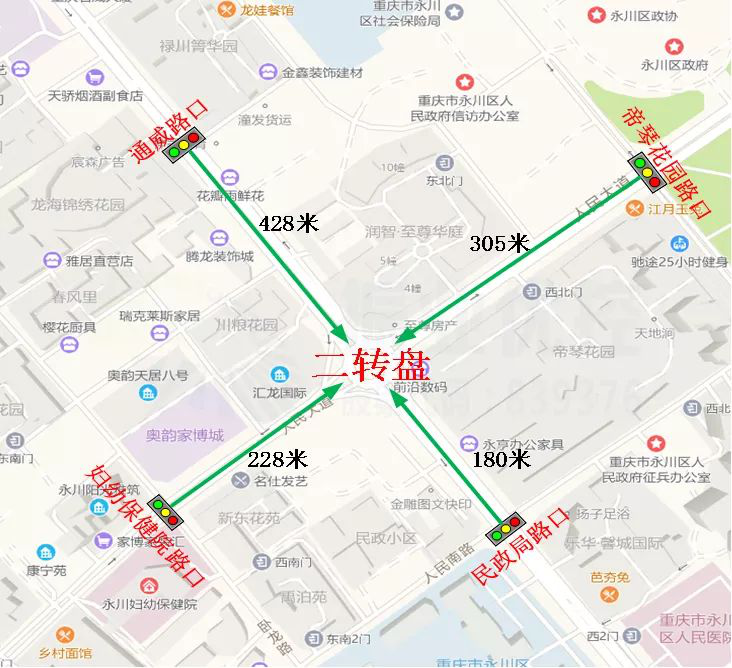

圖1 永川區二轉盤各路口位置分布圖
存在問題
路口無序放行,車輛沖突嚴重
由于二轉盤路口未設置信號燈，各進口車輛無序進入轉盤，當高峰時期流量較大時，易出現環島打結、交通流癱瘓的現象。

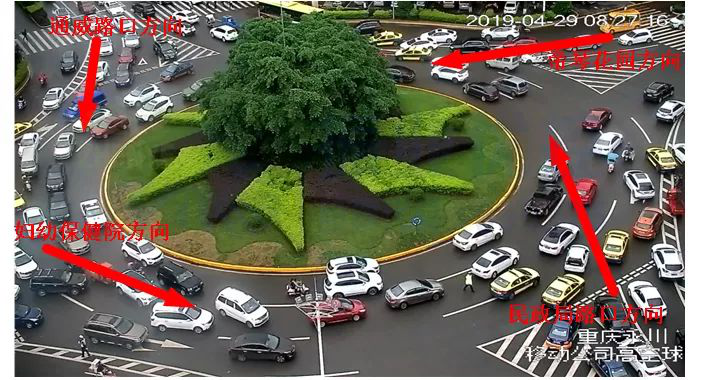

圖2 優化前二轉盤高峰期通行情況
優化方案
通過調研發現，通威路口通往二轉盤的綠燈時間過長，不能進行有效控流，故不將其安排在此次輪放方案內。
由于該路口安裝信號燈成本較高，因此可就地取材，通過控制帝琴花園路口、民政局路口、婦幼保健院路口3個路口的信號燈。根據3個信控路口的特點，讓主要車流分批到達二轉盤，實現環島內有序通行。
具體優化方案如下所示：
1.確定高峰期各路口到二環島的旅行時間

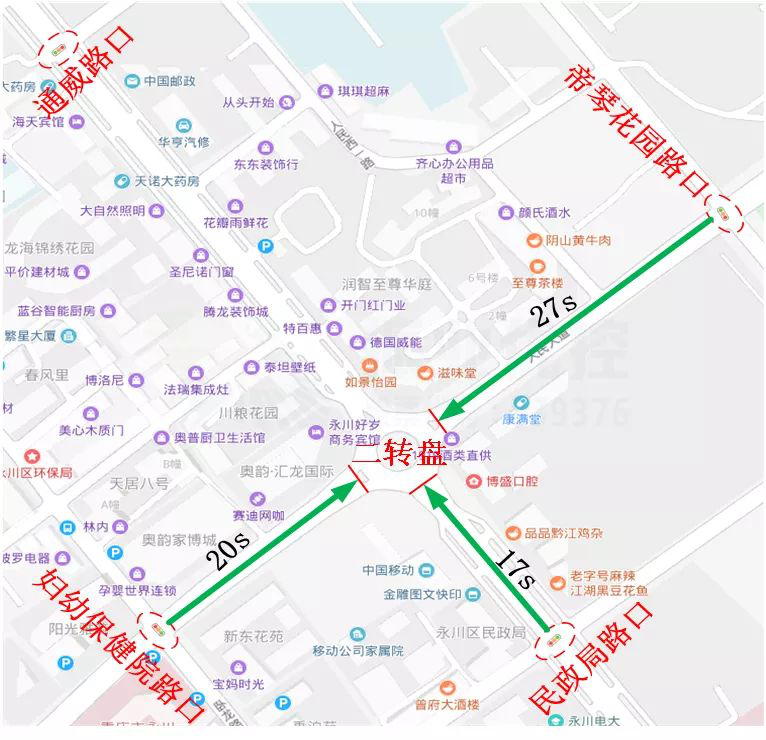

圖3?各路口到二轉盤旅行時間
通過多次行車測試，得出各個路口的平均旅行時間分別如下：
帝琴花園路口：27s
民政局路口：17s
婦幼保健院路口：20s
2.確定車流到達順序

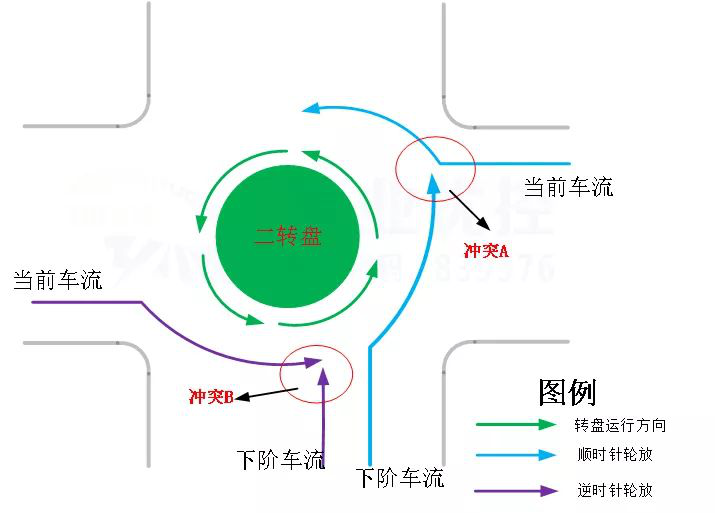

圖4 二轉盤放行沖突示意圖
若路口尚未排空，當前車流尾車與下階車流頭車將產生的沖突點：
順時針輪放時，沖突點在沖突點A；
逆時針輪放時，則在沖突點B。
在運行時，沖突點A與下階段車流的距離遠大于沖突點B，所以使用順時針輪放減少進出環島車流的沖突。
3.確定路口之間的協調相位

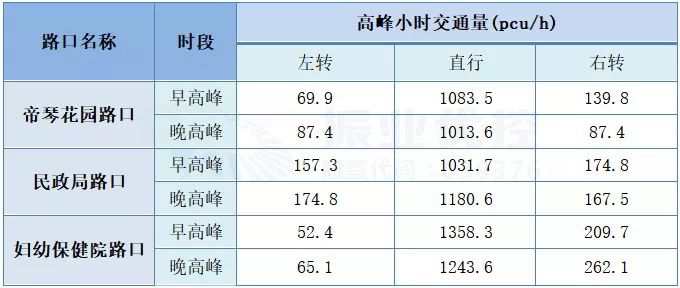

表1 往二轉盤交通量調查
由上表可知，通往二轉盤的主要車流量均為各路口直行車流，故以各路口直行為基準輪放協調相位。
三個路口的放行方式如下所示

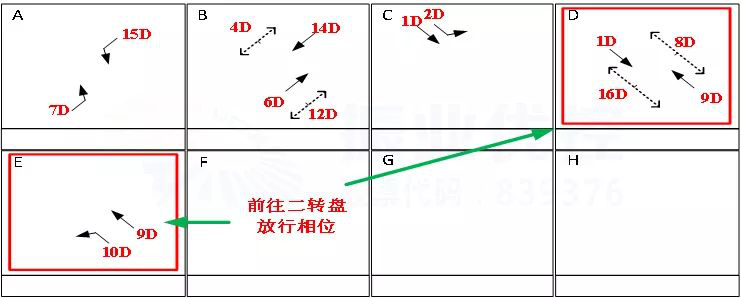

圖5 帝琴花園路口放行方式

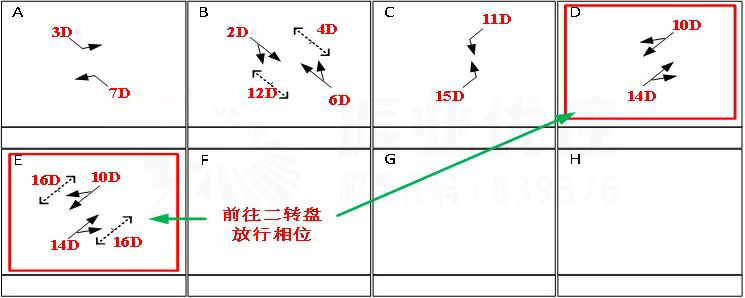

圖6 民政局路口放行方式

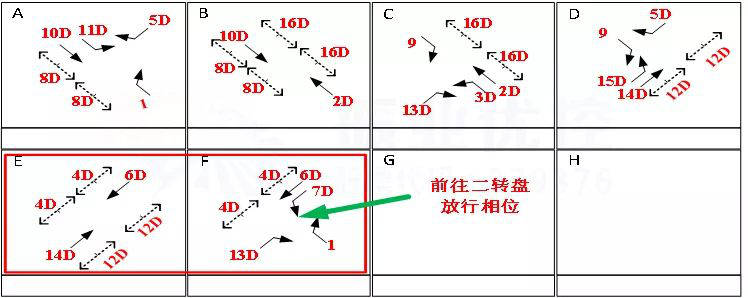

圖7 婦幼保健院路口放行方式
4.確定路口優化方案
帝琴花園路口為兩條綠波的交界點，所以此次方案以帝琴花園路口為基點路口，將帝琴花園路口、民政局路口、婦幼保健院路口3個輪放路口放行周期調整為相同周期，配合相位差進行協調。
通過3個路口運行周期、控制流向放行時間、路口到二轉盤旅行時間等數據，計算出各路口順時針分批到達二轉盤相位差。

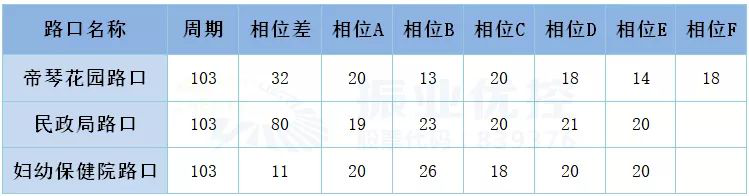

表2 路口優化方案
優化效果
在方案的實施、持續跟進及適當調整后，二轉盤運行情況趨于穩定，基本實現輪流到達控制目的，有效緩解二轉盤擁堵。

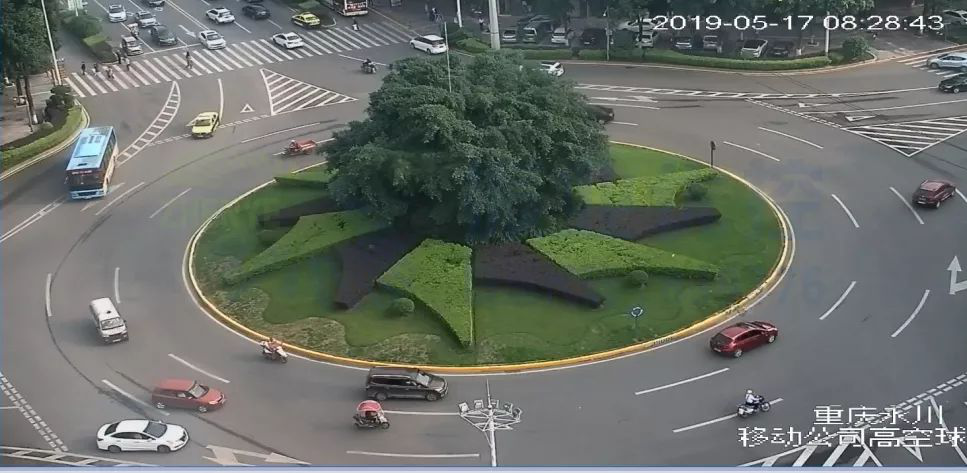

圖8 優化后二轉盤高峰期通行情況
案例小結
該方案實施條件較為苛刻，并非所有環島路口都適用，需上游信控路口周期一致、非協調相位通往轉盤流量較小，才能達到較好效果。
此次對無燈控環島的優化，因地制宜，通過控制3個路口相位差，實現了轉盤輪放的效果，避免車輛集中堵塞，有效地提高了司機的駕駛體驗，讓“纏繞”環島的車輛不再“打結”，實現環島的有序通行。
