關鍵詞：車道規劃、協調控制
如何在既定條件下用最小的成本解決城市道路擁堵問題，是許多交通從業者經常思考的問題。今天的案例中，交通攻城獅通過標志標線的小小改動，加上配時和相位的簡單調整，就產生了較好的優化效果。
路口概況
建設街為張家口市東西走向主干道，是貫通橋東區與橋西區的兩個城區的重要交通樞紐，街上分布了三個路口分別是建設街-濱河路、建設街-清水河路、建設街-西苑路。
其中，建設街上分布了一座橋，建設橋，橋東至建設街-濱河路，西至建設街-清水河路。

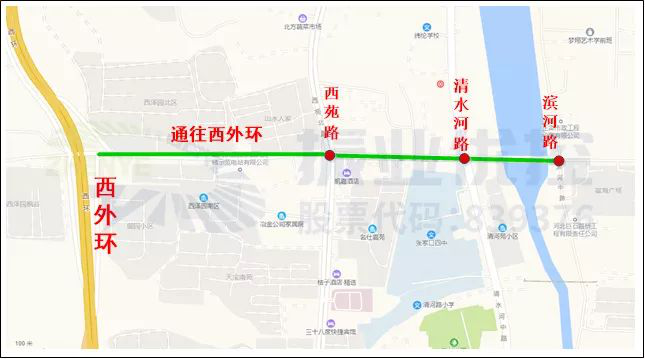

圖1 道路位置圖
存在問題
車道規劃設計不合理
西苑路-建設街早晚高峰期間東向直行車輛排隊較長（通往外環車輛）而右轉車輛較少，且直行車道只有一條，車道功能與車流量不匹配，嚴重浪費道路交通資源。

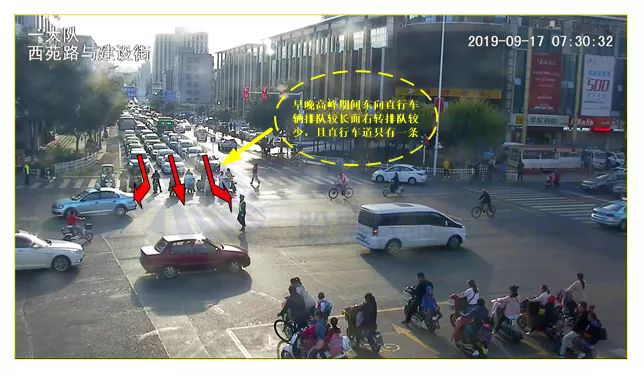

圖2?東進口標線不合理問題圖
路口間缺乏協調控制方案，導致橋西進口回溢，東進口空載的矛盾現象產生。

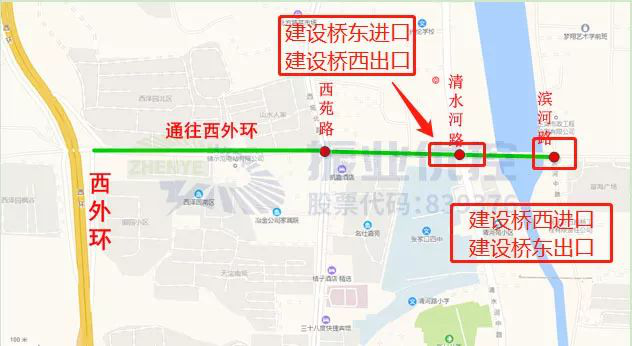

圖3 橋進出口位置圖
早晚高峰期，建設橋東西雙向車流量大。在未協調控制的情況下，車輛經常出現排隊從西進口回溢至建設街-清水河路口。主要表現為清水河路北向左轉及西向直行車輛匯入，且早晚高峰期間，西向流量較大于東向流量。

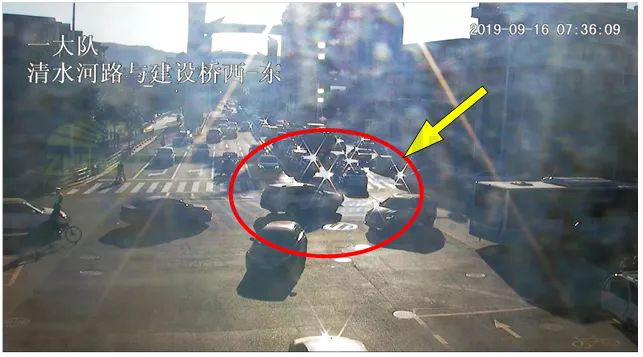

圖4?車輛回溢至橋出口圖
早高峰期間，由于橋兩端路口（清水河路與濱河路）未設置協調控制方案，及濱河路-建設橋東向直行放行時間不合理等原因，造成橋東進口處空載。
圖5?橋面進口處空載圖
由于橋西區為老城區，早晚高峰期間人流量車流量較大，且城區內路況較差，通行能力低下，進而導致通勤車輛均繞行至西外環，造成外環出口路段嚴重?fù)矶?/b>。

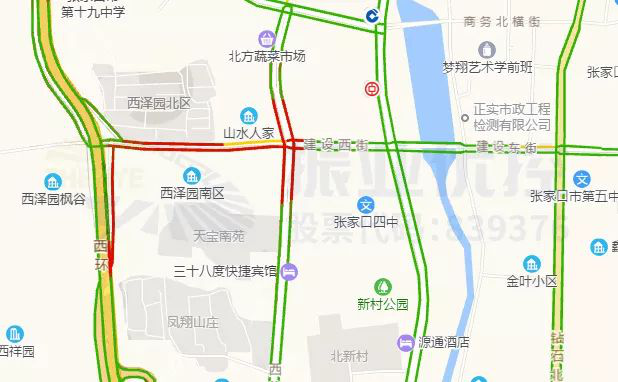

圖6 高峰期間外環出口擁堵嚴重
優化方案
?交通組織優化
修改建設街-西苑路東向路口標線，將左轉、直行、右轉修改為左轉、直行、直右，合理利用道路現有資源，減少東進口直行車輛排隊長度，提高東進口的通行效率。

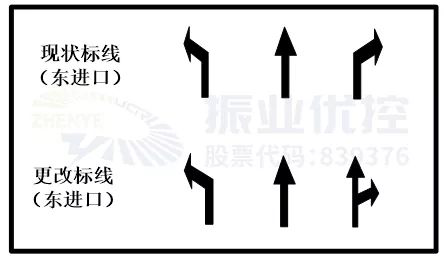

圖7?建設街-西苑路東進口標志標線圖
?相位、配時方案設計
對路口之間進行協調，盡量將橋東進口（建設街-清水河路）和橋西進口（建設街-濱河路）車輛同時放行，盡快清空橋上的排隊車輛，最大程度的減少建設橋上車流壓力，提高車輛通行效率。
全天均以優先東西雙向?yàn)橹?，使東西向車流快速疏散，避免車輛出現回溢現象

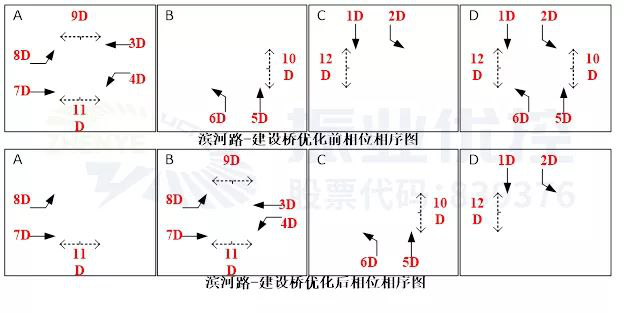

圖8 建設街-濱河路相位相序圖
早高峰及平峰時段，采取搭接西向通行相位、提高西口綠信比的方案，有效減短西進口車輛的排隊長度。

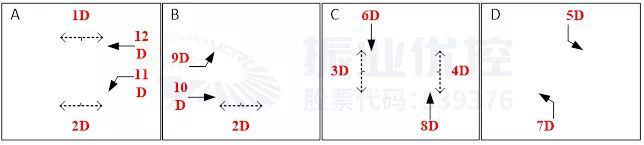

圖9?建設街-清水河路相位相序圖

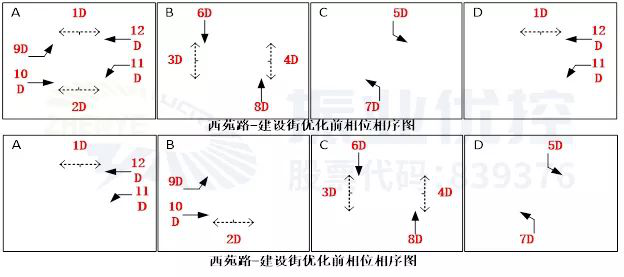

圖10?建設西街-西苑路相位相序圖
該路口放行方式調整為全天東西輪放，減少東西向車輛行駛沖突，避免多周期積壓造成回溢，提高通行效率。
優化效果
橋面回溢現象明顯改善
通過對建設街-濱河路、建設街-清水河路、建設街-西苑路3個路口進行協調控制，建設橋回溢及橋面一側空載現象得到明顯改善，經過持續的跟進，建設橋高峰期間未發生車輛回溢至路口現象。

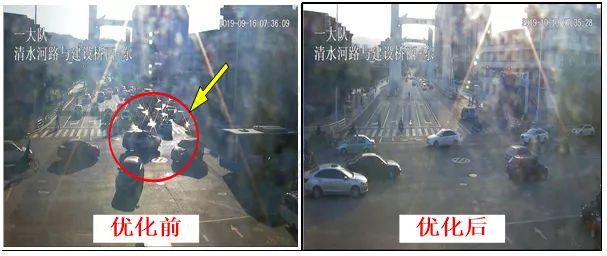

圖11 建設橋優化前后對比圖
?直行車輛排隊現象減少
通過修改建設街-西苑路東向路口標線，東向直行車輛排隊明顯減少，大幅度提高了東進口道直行的通行效率。

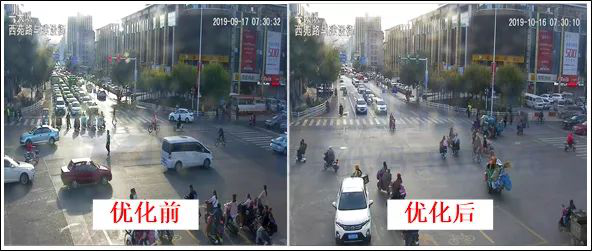

圖12 西苑路優化前后對比圖
?西外環排隊長度大幅度縮減
通過科學合理的設計信號配時方案，在確保其他各向車輛運行暢通的前提，增加路口西向放行時間，將路口西向時間資源最大化利用。
圖13 西外環方向優化后對比圖
表1 綠路協調優化效果數據對比表
案例小結
本案例通過信號方案優化及交通組織優化等多重手段結合，合理利用時間、空間資源，使橋面車輛達到一定的平衡狀態，解決了橋面一側空載現象，同時也緩解了西外環出口處車輛的擁堵問題，提高了道路的通行效率。
