關鍵詞：區域協調優化、綠波協調、信號機聯網
瑯西片區位于南寧市青秀區中心位置，由多條重要主干道相交圍合而成。區域車流量多、缺少協調控制方案、交通基礎設施不完善等是造成片區擁堵的主要原因。下面看看交通攻城獅是如何協助南寧交警為片區量身定制聯動協調控制方案的吧–
區域概況
瑯西片區位于南寧市青秀區，作為重要的商業片區，附近分布南寧瑯西小學等三所學校。片區現有11個信號控制路口，路口間缺少協調控制，容易造成多次的停車等待現象。

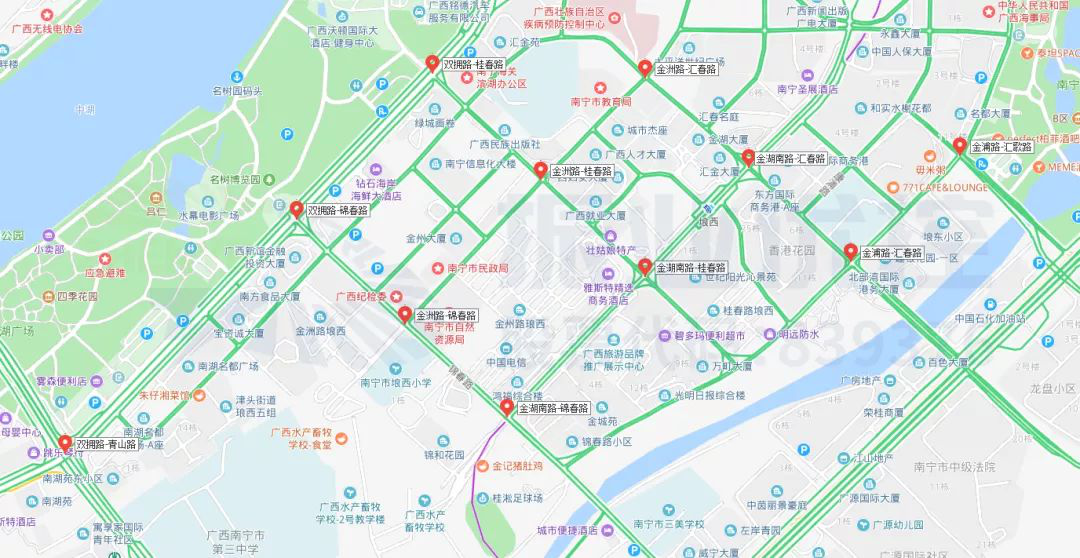

圖1??瑯西片區協調優化路口分布圖
存在問題
（1）?各路口間缺少協調控制
在行駛過程中發現，路段通行隨機性大，全路段共11個信號控制交叉口，常出現車輛停車等待紅燈的情況，偶爾會連續停車。其中，金湖南路、匯春路路段平均每次行程的停車次數為1.8次左右，導致路段進口消散時間較長，綠燈利用率低，較大地影響平均行駛速度，降低行車的舒適度。

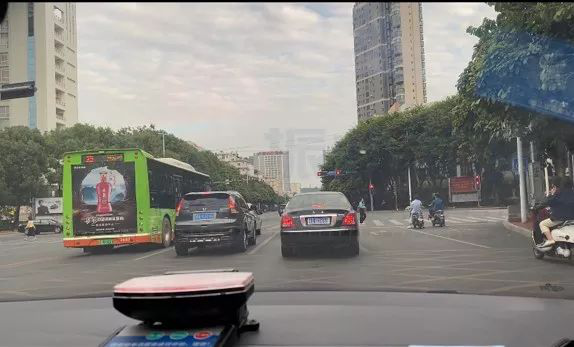

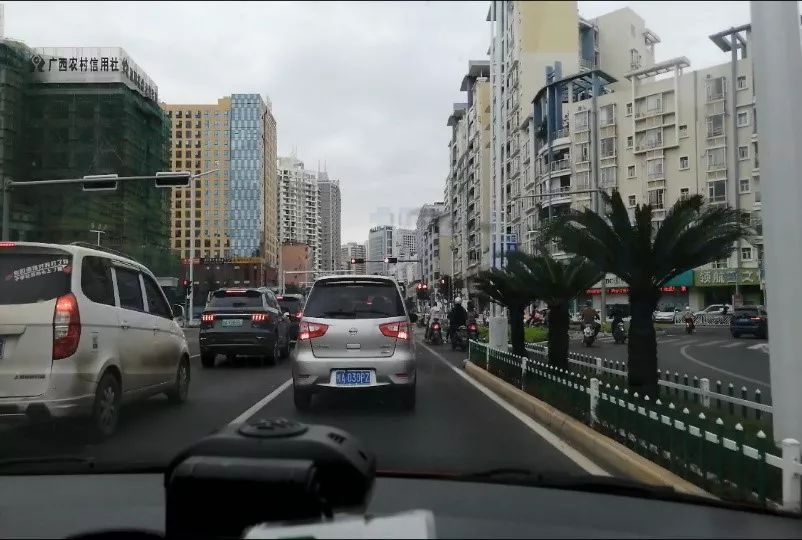

圖2 金洲路-錦春路停車等待情況
圖3?金湖路-桂春路停車等待情況
（2）路口干擾因素過多
經過現場調研，路段存在較多干擾因素，其中包括斑馬線停車讓行、網格線禁停、路段掉頭等情況，導致行程大部分時間浪費在等待與加減速上。

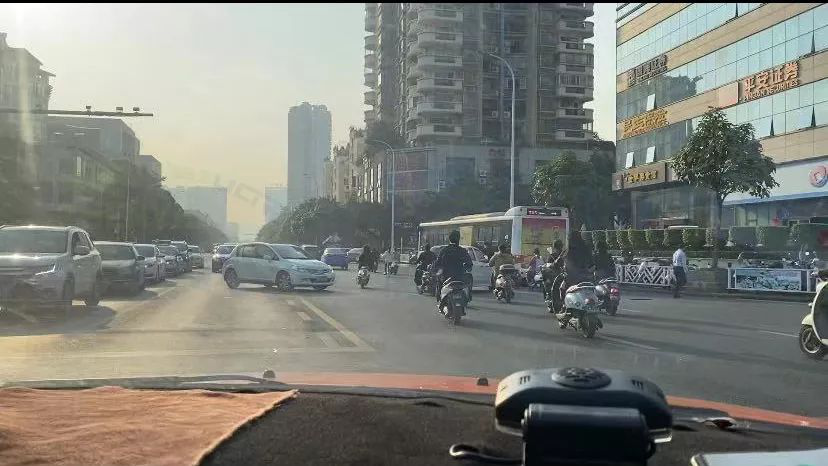

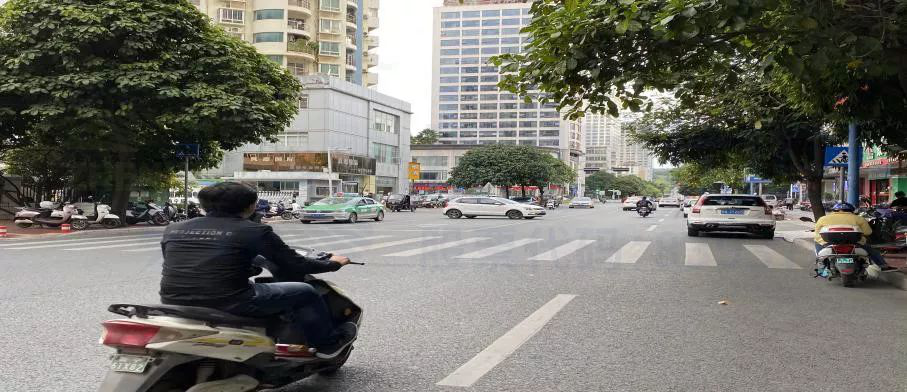

圖4?瑯西片區匯春路路段行人過街
圖5?瑯西片區錦春路路段掉頭影響
（3）信號機型號不統一
區域內11個路口信號機類型不一致，分為泰爾文特和海信兩種信號機，路口聯網率不高。
優化思路
攻城獅對路段11個信號控制交叉口交通流量、交叉口特征和行車特性等深入調研分析，根據通行需求及運行周期差異制定四橫三縱綠路網格，其中雙擁路、金洲路、錦春路設置為雙向綠波，金湖南路、金浦路、匯春路為單向綠波。關鍵交叉口為金浦匯春路口、金湖匯春路口、金浦匯春路口、雙擁錦春路口，并調整公共周期。

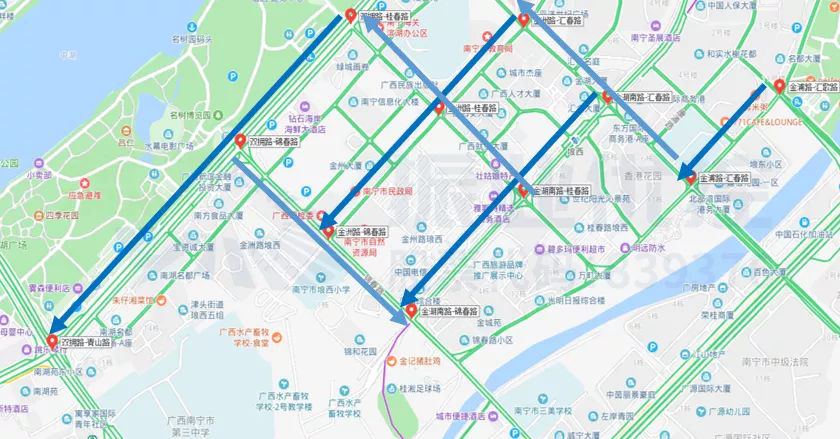

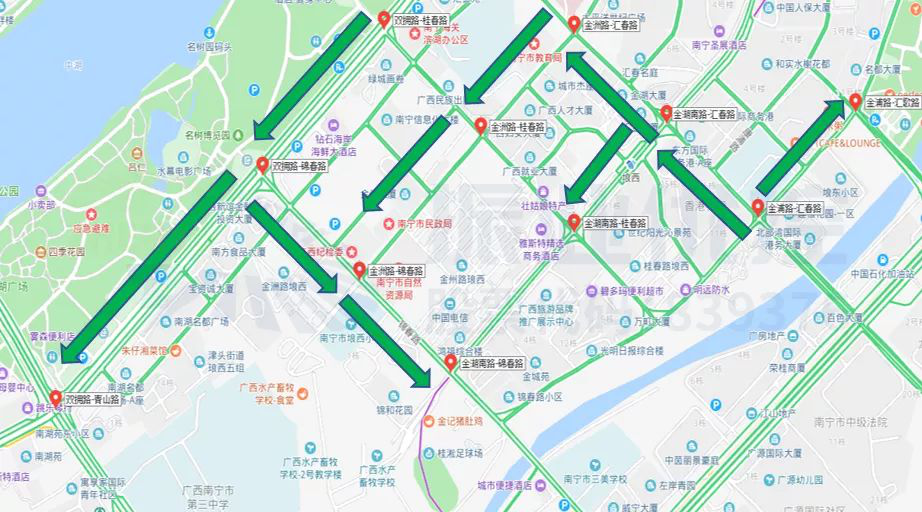

圖6 四橫三縱路網協調思路
根據路段的交通流特點，以及對實際調查的資料進行分析和計算，各路段設計速度在（30±5）km/h范圍內時，可避免各路段設計速度變化過快，駕駛員無法很好地適應從而削弱綠波效果。
優化方案
- 路段方案協調
（1）?匯春路路段協調方案設計
①?設計車速：設計平均車速為（27±5）km/h
②?公共周期：
對路段的3個信號控制交叉口交通流量、交叉口特征和行車特性等進行深入調查，確定適合早高峰、平峰和晚高峰的周期分別為174秒、154秒和190秒。

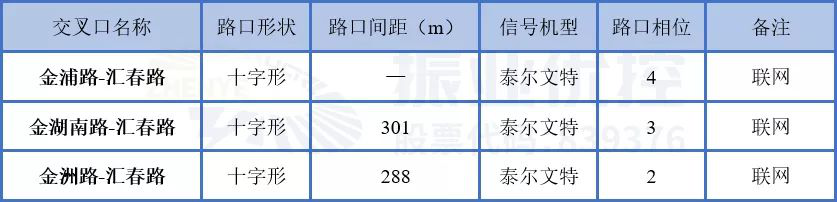

表1 匯春路交叉口現狀基礎信息
③?協調時距圖：

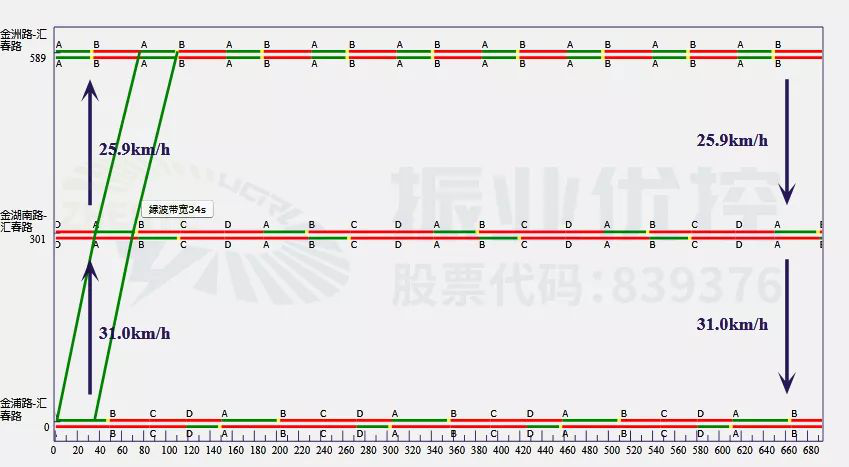

圖7 匯春路路段平峰期協調時距圖
（2）?金湖南路路段協調方案設計
①?設計車速：設計平均車速為（30±5）km/h
②?公共周期：
對路段2個信號控制交叉口交通流量、交叉口特征和行車特性等進行深入調查，確定金浦路-匯春路、金湖南路-匯春路為路段中關鍵交叉口，確定適合早高峰、晚高峰和平峰的周期分別為174秒、154秒和190秒。

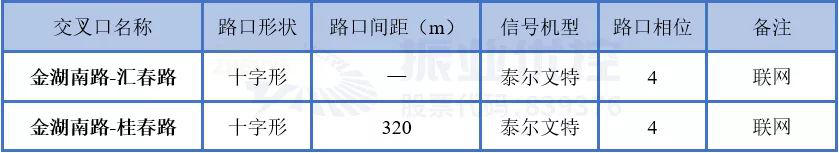

表2 金湖南路交叉口現狀基礎信息
③協調時距圖

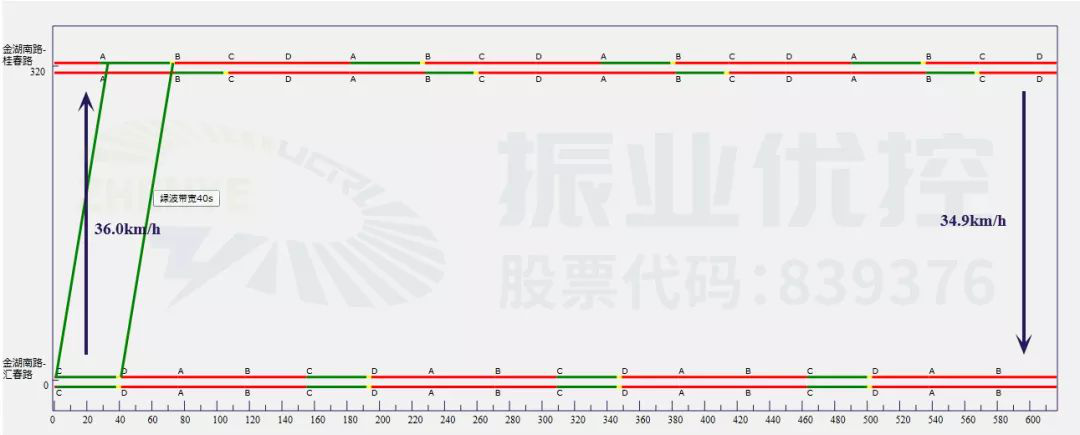

圖8 金湖南路路段平峰期協調時距圖
（3）?金浦路路段協調方案設計
①?設計車速：設計平均車速為（25±5）km/h
②?公共周期：
對路段2個信號控制交叉口交通流量、交叉口特征和行車特性等進行深入調查，確定適合早高峰、平峰和晚高峰的周期分別為174秒、154秒和190秒。

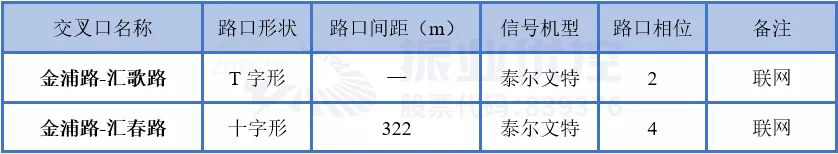

表3 金浦路2個交叉口現狀基礎信息
③?協調時距圖

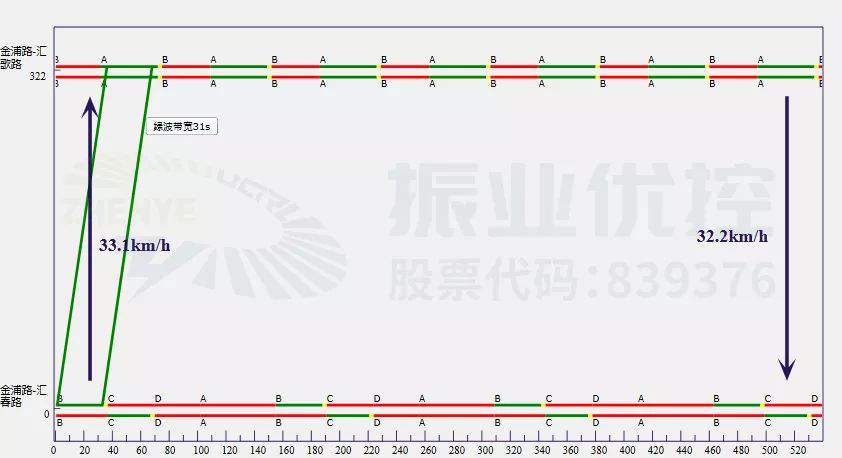

圖8 金浦路路段平峰期協調時距圖
（4）?金洲路路段協調方案設計
①?設計車速：設計平均車速為（25±5）km/h
②?公共周期：對路段2個信號控制交叉口交通流量、交叉口特征和行車特性等進行深入調查，確定適合早高峰、平峰和晚高峰的周期分別為87秒、77秒和95秒。

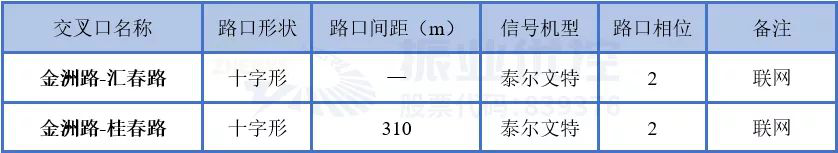

表4 金洲路交叉口現狀基礎信息
③?協調時距圖

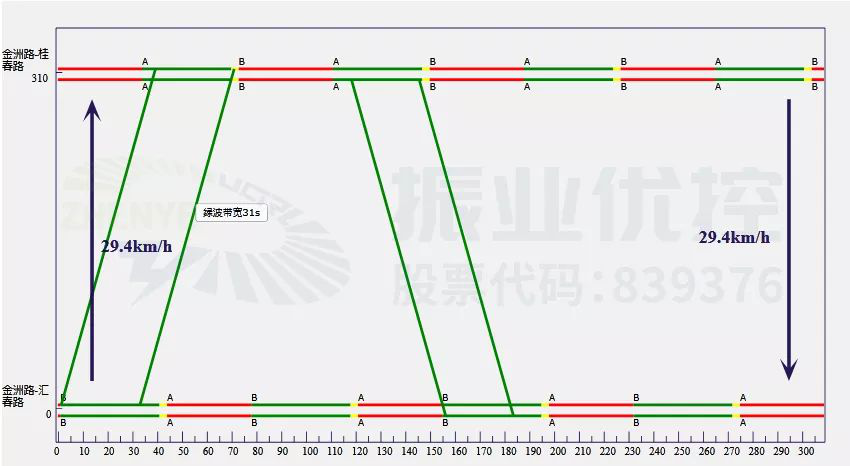

圖9 金洲路路段平峰期協調時距圖
（5）?錦春路路段協調方案設計
①?設計車速：設計平均車速為（30±5）km/h
②?公共周期：
對路段2個信號控制交叉口交通流量、交叉口特征和行車特性等進行深入調查，確定適合早高峰、平峰和晚高峰的周期分別為175秒、162秒和190秒。

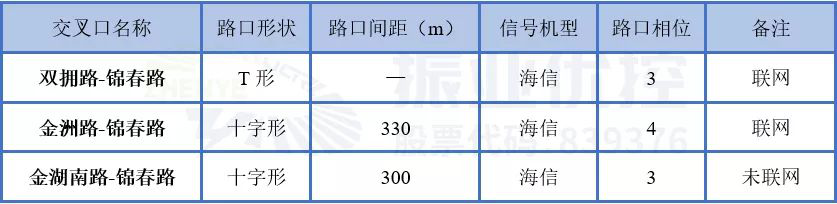

表5 錦春路交叉口現狀基礎信息
③?協調時距圖
圖10 錦春路路段平峰期協調時距圖
（6）?雙擁路路段協調方案設計
①?設計車速：設計平均車速為（45±5）km/h
②?公共周期
對路段2個信號控制交叉口交通流量、交叉口特征和行車特性等進行深入調查，確定適合早高峰、平峰和晚高峰的周期分別為175秒、162秒和190秒。

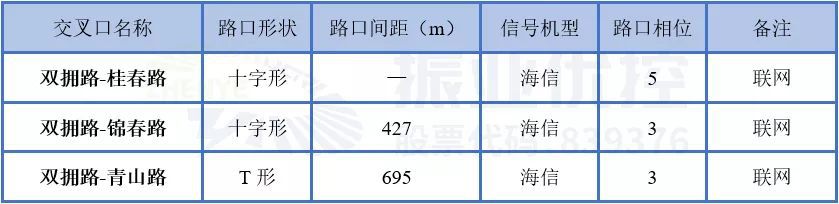

表6 雙擁路交叉口現狀基礎信息

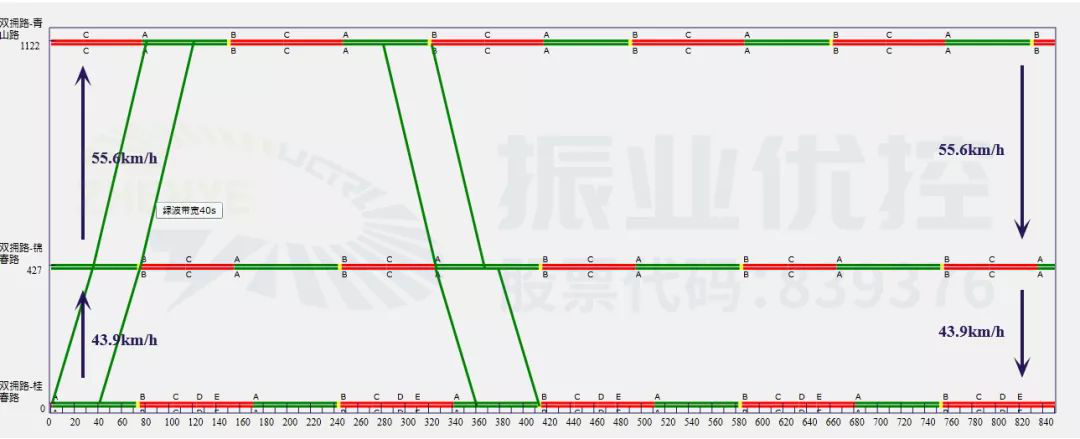

③協調時距圖

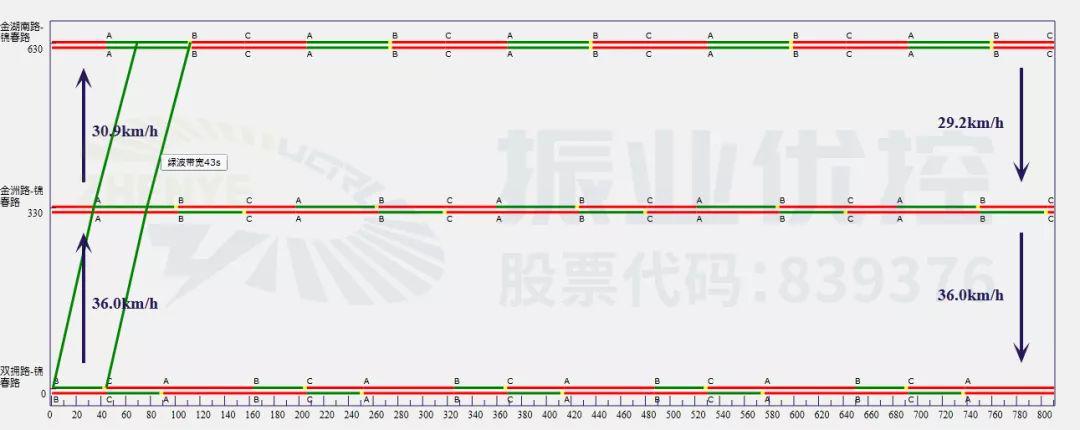

圖11 錦春路路段平峰期協調時距圖
- 11個路口信號機聯網，增設機非隔離護欄。
通過對瑯西片區11個路口進行信號機進行聯網，對個別路口進行信號機更換，增設機非隔離護欄，防止機動車亂停、亂掉頭等現象。

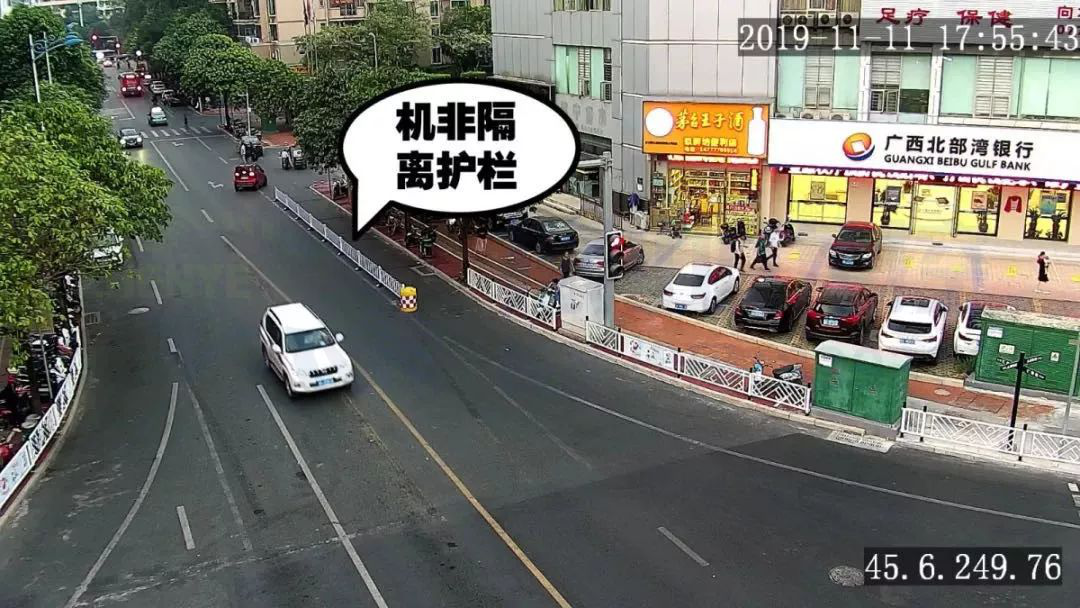

圖19 加裝機非隔離欄

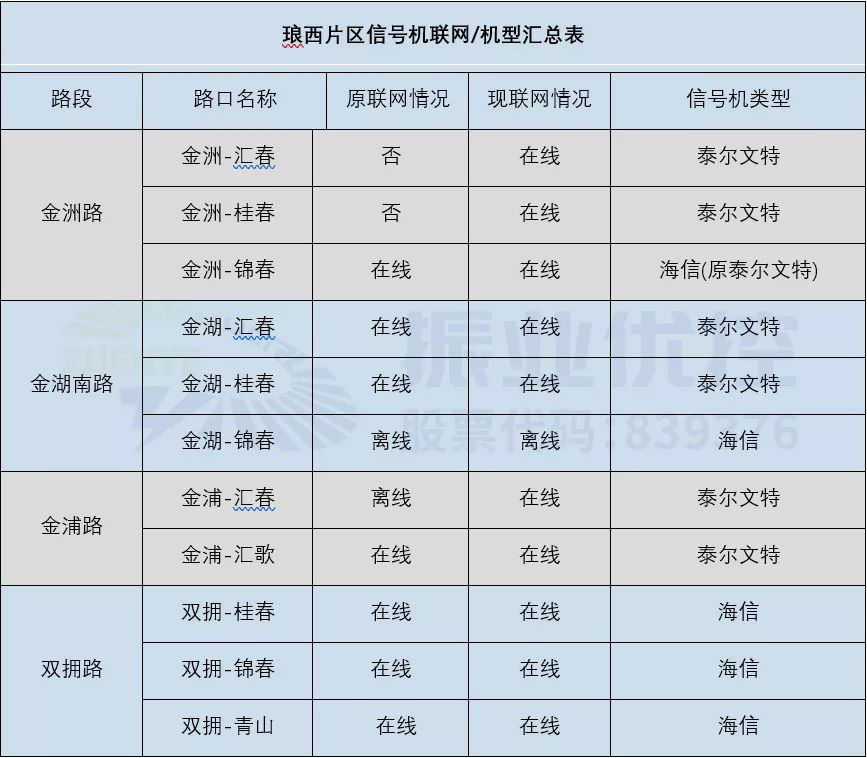

根據路口現狀信號機的聯網情況和信號機型的分析調研，將金洲錦春的信號機更換為海信信號機，并陸續將未聯網信號機接入指揮中心相關平臺，現瑯西片區路口聯網率已由原先的64%提高至91%，后續會繼續接入離線信號機，保障片區協調方案的穩定運行。
優化效果
圖12 瑯西片區協調方案預期效果圖

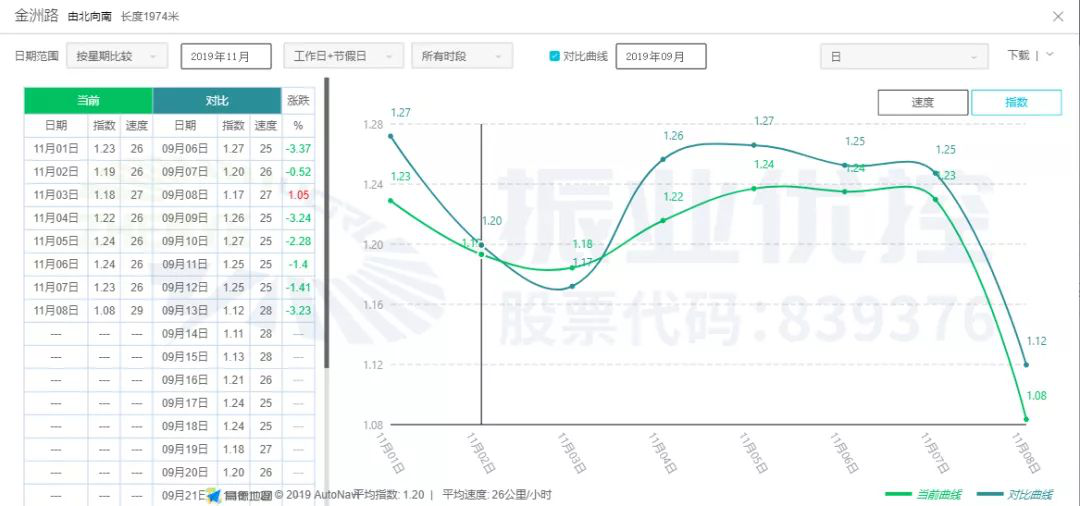

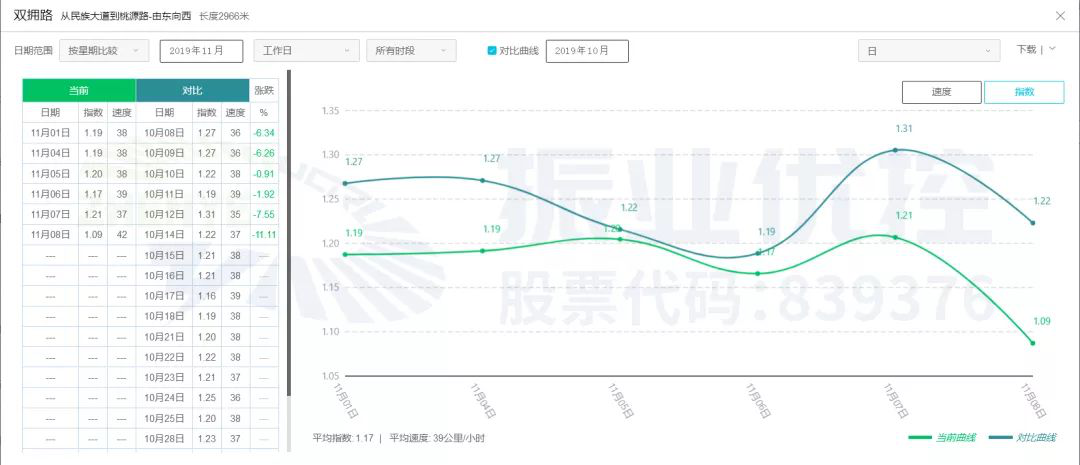

通過實施前后的實際測試及高德指數對比，6條道路的平均車速分別提高了11%-28%不等，擁堵指數下降5%-23%不等，極大地提高了埌西片區通行效率，為廣大駕駛?cè)藙?chuàng)造了良好的出行體驗。下圖為各路段協調前后同星期高德歷史擁堵指數對比：
圖13 匯春路協調前后高德指數對比圖
圖14 金湖南路協調前后高德指數對比圖
圖15 金浦路協調前后高德指數對比圖

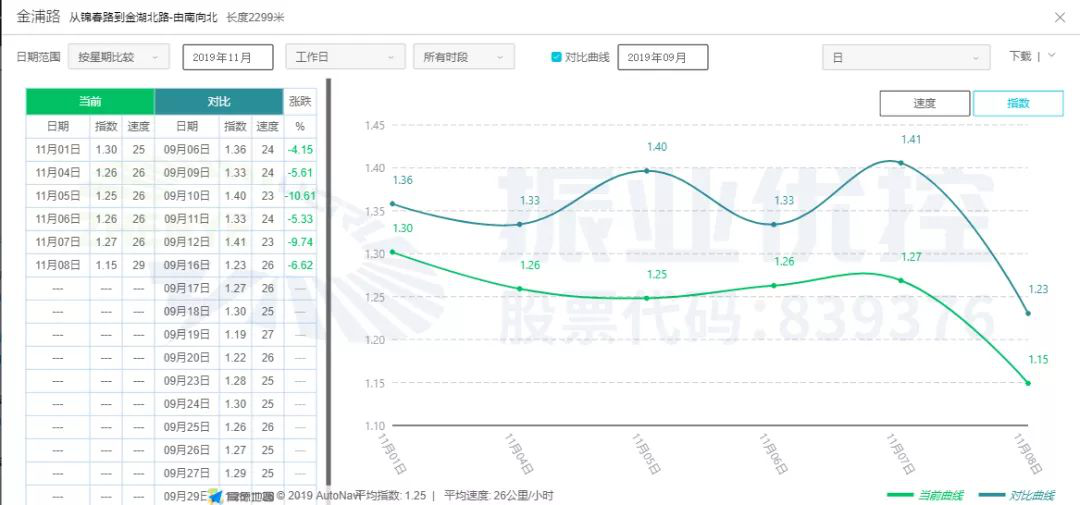

圖16 金浦路協調前后高德指數對比圖

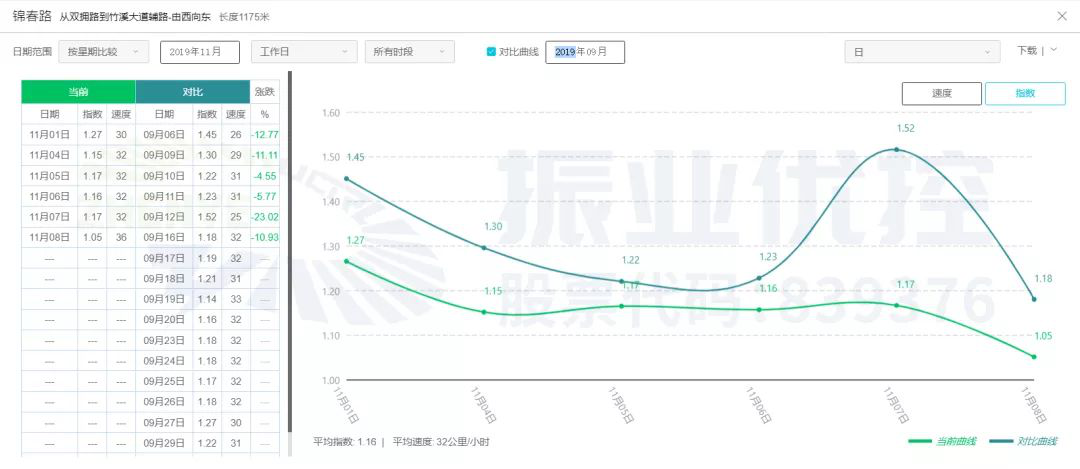

圖17 錦春路協調前后高德指數對比圖
圖18 錦春路協調前后高德指數對比圖

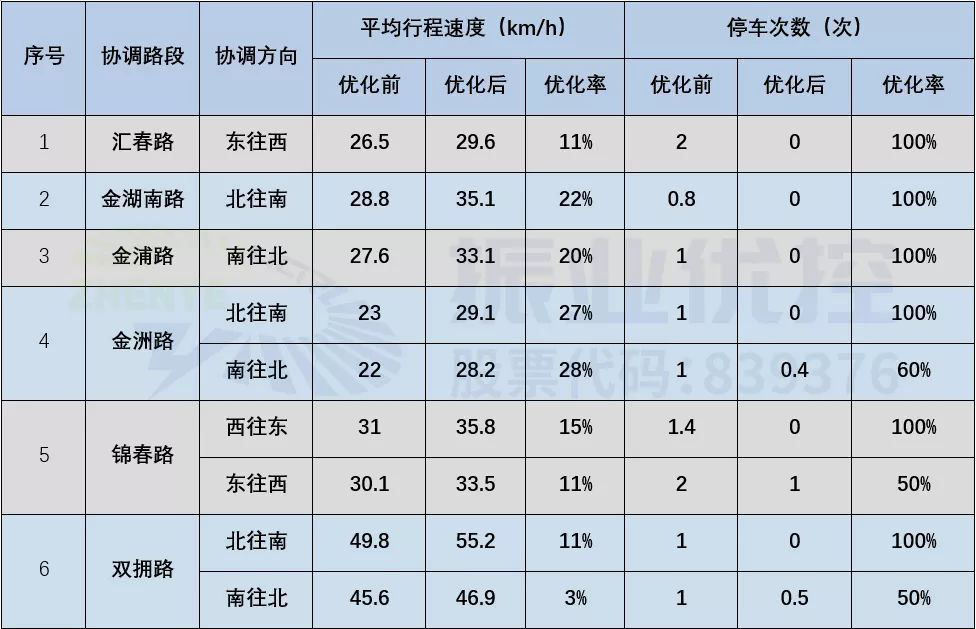

表7 瑯西片區平峰協調前后指標對比
從上圖可看出，匯春路東往西、金湖南路北往南和金浦路南往北單向協調與設計方案一致，單向可不停車一次通過；雙擁路、金洲路和錦春路的正向協調，可單向不停車一次通過。反向綠波偶爾受到干擾在某個路口遇到紅燈，只要按照設計車速行駛，也能在順暢地完成剩余路段，保證了絕大部分車流的暢通行駛，提高車流通行效率，優化駕駛?cè)说男熊圀w驗。
案例小結
根據片區通行需求與實際情況，將瑯西片區協調規劃為四橫三縱的路網，在有效減少區域通行延誤的同時，保證了單個路口運行為最優方案，提高整個片區交通的通行效率和綠燈利用時間，更貼切實際交通需求。
