專家導讀
點評專家：黃德楓
案例來源：南寧項目
關鍵詞：多線交叉綠波控制
交叉型的綠波，可以說是小范圍區域協調的一個雛形，在常規線型協調的基礎上向網狀協調的一個擴展。案例中將協調道路分為一橫兩縱的路網，充分照顧各條道路不同方向不同時段主交通流的需求，提高整個片區交通的通行效率，是現狀道路條件下干線協調向區域協調發展的一次具有實戰意義的嘗試。
路口概況
長湖路、濱湖路、金湖路是南寧市青秀區城區主要交通干道，長湖路為東西走向，濱湖路與金湖路為南北走向，周邊小區、景點、學校密集，居民出行需求大且道路條件良好。

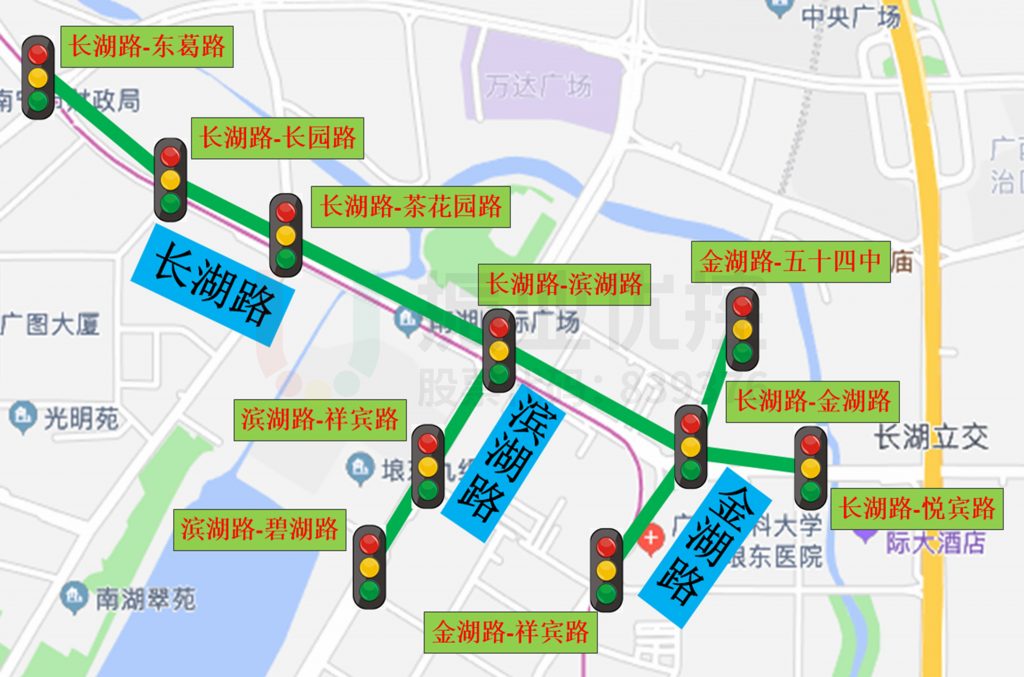

本次選取長湖路、濱湖路、金湖路路段中的10個交叉口進行聯動協調控制，形成一橫兩縱的交叉型綠波帶。

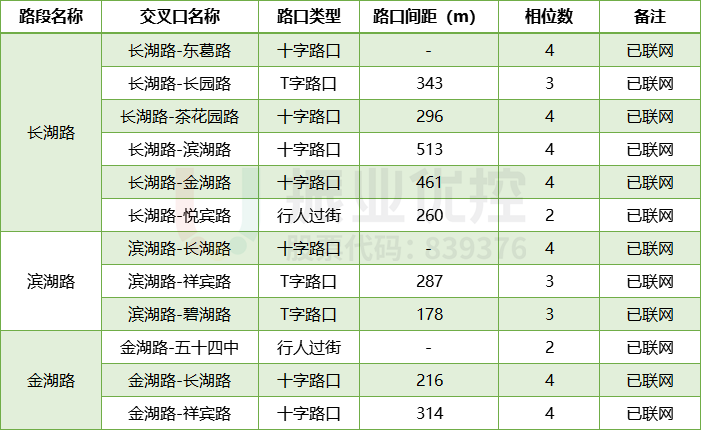

表1 長湖路、濱湖路、金湖路共10個路口情況表
存在問題
1.各路段間無協調控制
在行駛過程中發現，區域中長湖路、濱湖路和金湖路路段各路口之間距離較短，道路主要車流方向較為一致，但是由于路段未設置統一協調配時方案，車流的通行隨機性大，常出現連續停車現象，行車舒適度較低。
2.停車次數多，紅燈等待時間長
經測試，主要干道長湖路路段共6個信號控制交叉口，平峰期西往東方向平均停車次數為4次，平均紅燈等待時間長達208秒；高峰期東往西方向平均停車次數為5次，平均紅燈等待時間長達246秒，嚴重影響市民出行體驗。

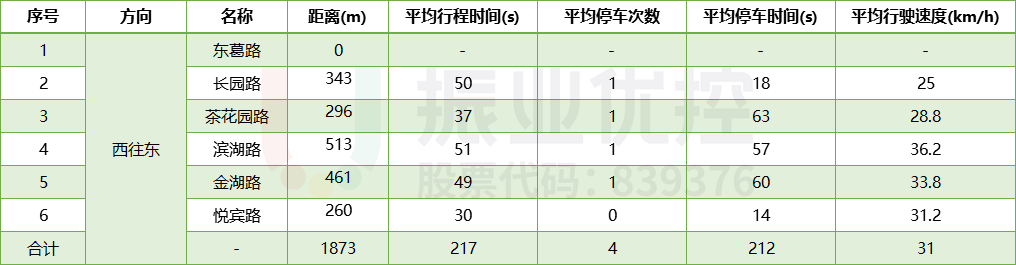

表2 長湖路（東葛路-悅賓路）路段平峰現狀運行指標

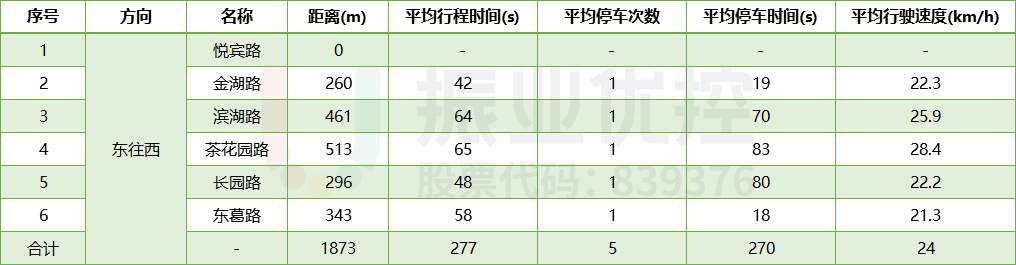

表3 長湖路（悅賓路-東葛路）路段高峰現狀運行指標
優化思路
本次協調設計的主要目的是解決長湖路、濱湖路和金湖路路段所選各路口之間通行隨機性大，市民出行駕駛體驗差的問題，同時充分利用所選路口適合綠波設計的硬性條件，對長湖路、濱湖路和金湖路三條交叉路段分時段不同方向設計綠波協調控制方案，在保障長湖路路段東西方向協調有效施行的同時，對濱湖路、金湖路路段南北方向的協調設計方案進行合理微調，進而實現“一橫兩縱”的交叉型區域聯動協調，以保障各個時段、方向的車流能順暢通行，減少停車次數及等待時間，提高道路通行效率。
優化方案
1.設計車速
經實際調研，同時綜合考慮路線特征、交叉口特征以及各路段存在的干擾因素，對長湖路、濱湖路和金湖路路段設計車速為全天平均車速40km/h，早高峰時段為37km/h，晚高峰為35km/h，綠波協調效果較好。
2.選取關鍵路口，統一公共周期

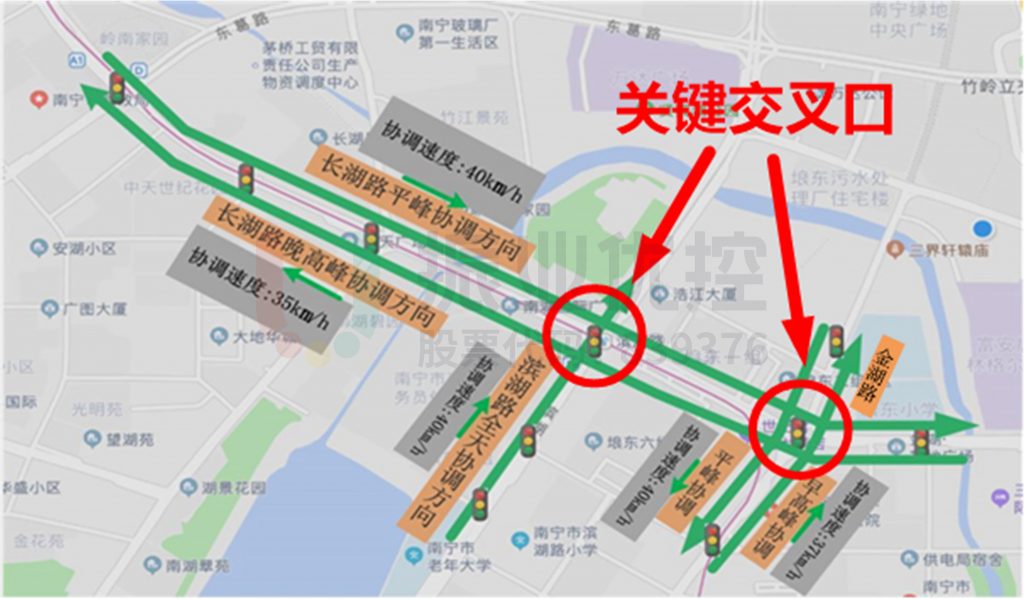

經實際調研并結合各個路口現狀周期情況分析，本次選取長湖路、濱湖路及金湖路路段兩兩交叉的長湖路-濱湖路口、長湖路-金湖路口為關鍵交叉口，以這兩個路口的協調方案為基準統一各路口的公共周期，設置低峰、低峰過渡、平峰、早高峰、晚高峰周期分別為125秒、137秒、150秒、176秒、174秒，并將長湖路-長園路口早晚高峰期啟用燈控，其他時段設置為黃閃燈控模式。
長湖路-瑯東小學（悅賓路）路口和金湖路-五十四中路口因靠近學校，在上下學時段啟用燈控模式，其他時段執行黃閃燈控模式。

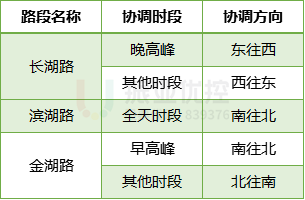

表4 各路段不同時段協調信息

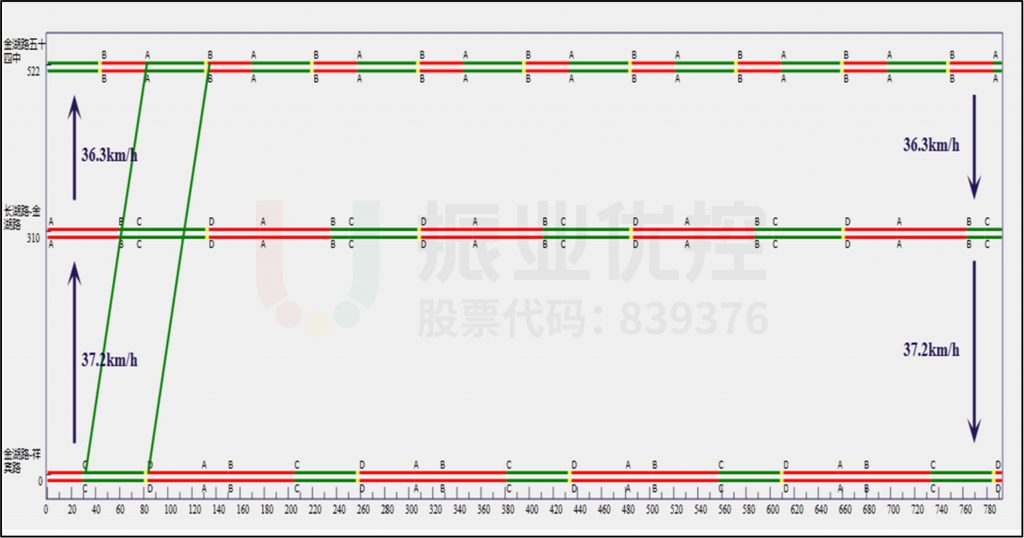

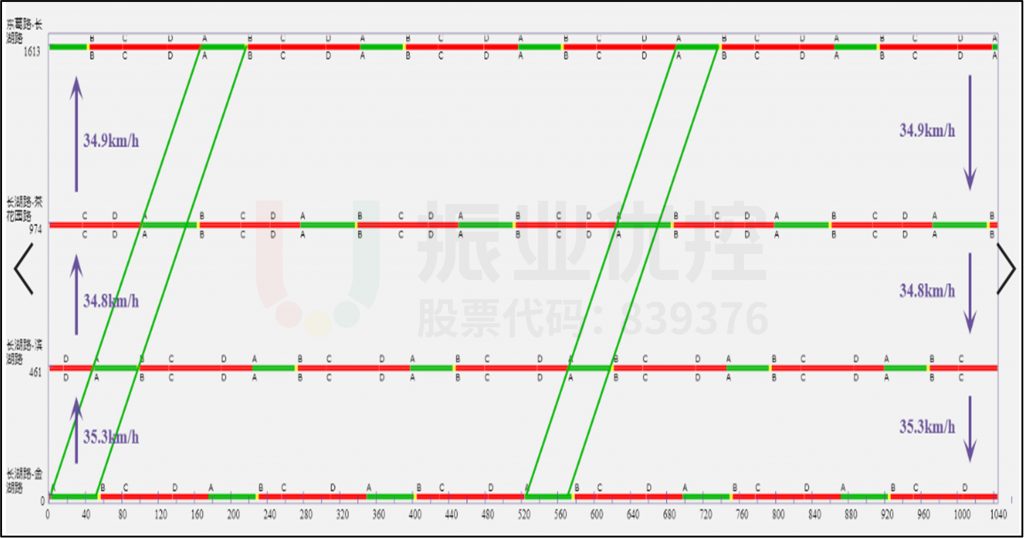

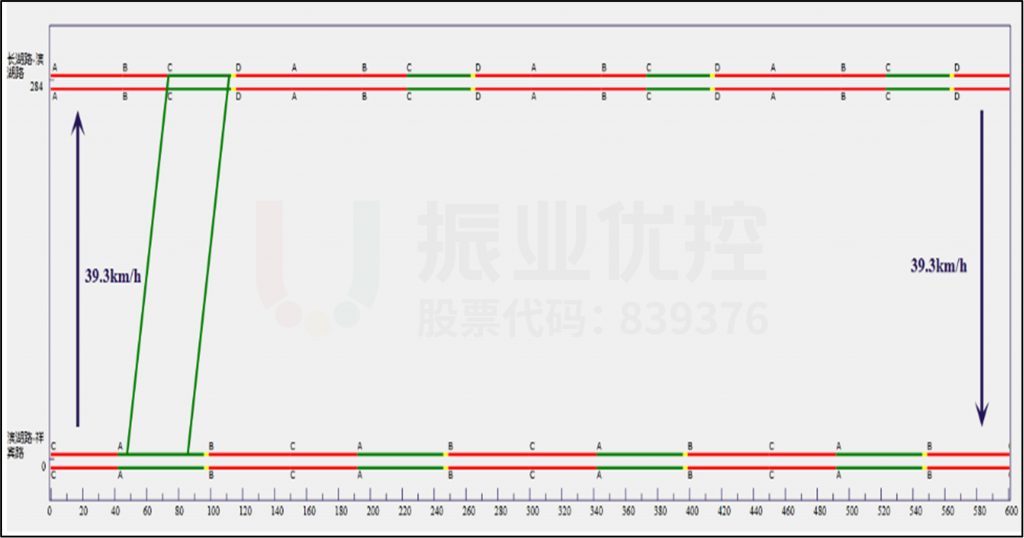

3.采用專業軟件工具設計綠波帶協調控制方案
交通工程師經過實地調研，測試并計算出各路口之間的路口間距、旅行時間及相位差等數據，同時運用專業的智能化綠波帶計算軟件，對長湖路、濱湖路及金湖路路段中10個信號控制交叉口的不同時段、方向協調控制方案進行設計，并通過軟件計算得到了理想的結果。
4.進行交通仿真評估

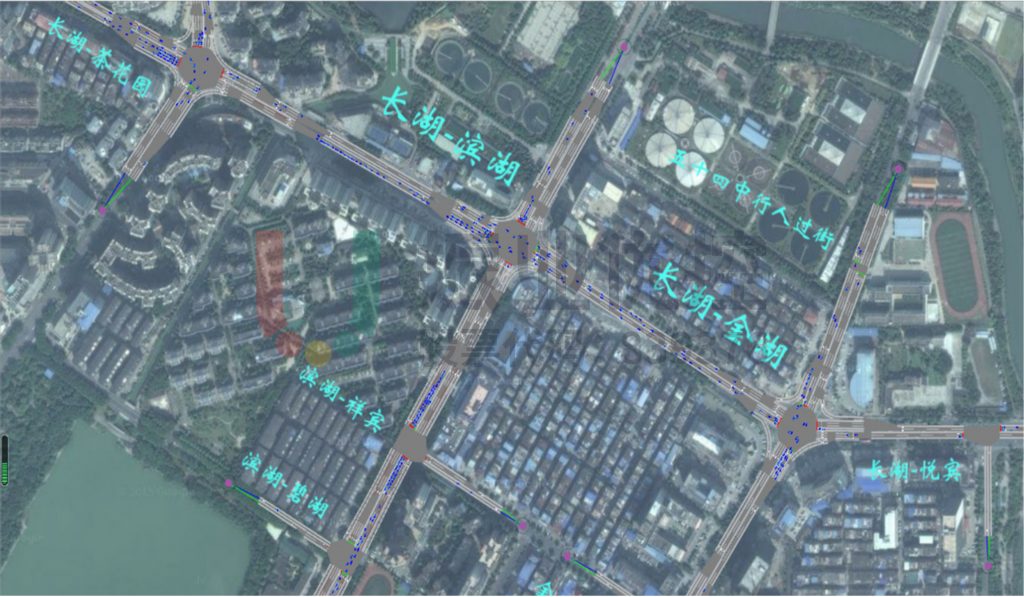

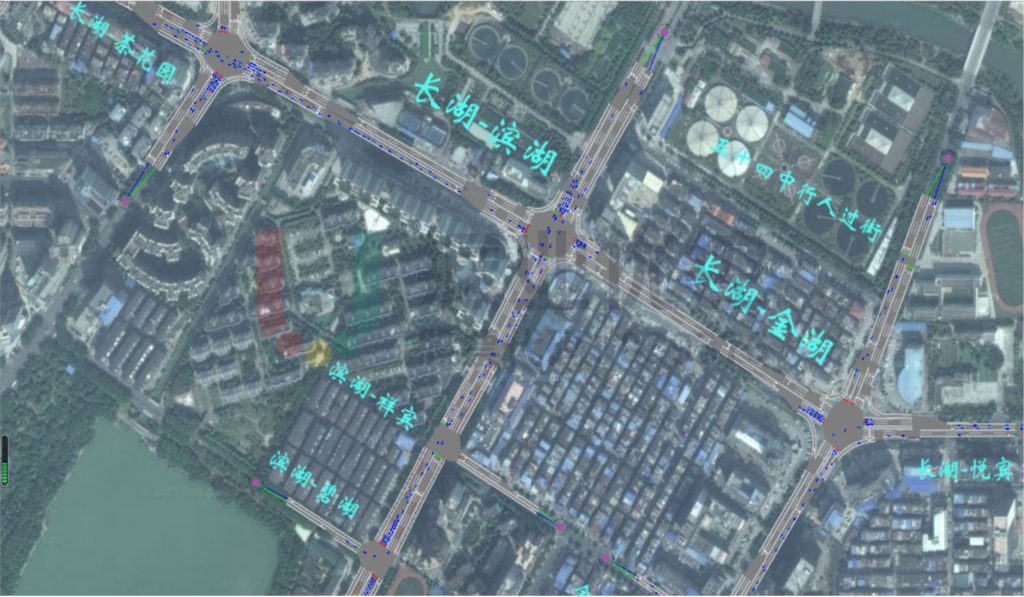

交通工程師通過交通仿真軟件對長湖路、濱湖路、金湖路的主要交叉口進行現狀路網建模型及參數校驗，對區域路段早、晚高峰時段的交通情況進行大量微觀仿真測試，最終通過測試得到的各項仿真評價指標對協調優化方案的可行性進行評估。
根據評價指標分析可知：在整個區域的協調優化方案仿真測試中，早高峰時段實行優化方案的旅行時間累計下降了11.26%，晚高峰實行優化方案的旅行時間累計下降了12.84%。
經過驗證，路口仿真流量與實際車流量吻合度達到95%以上，誤差范圍在5%以?xún)?nèi)，屬于可靠數據。
優化效果
通過交通工程師實地調研測試評估后，長湖路已實現不同時段西往東方向主要車流不停車通過，停車次數由4次減少為0次，東往西方向停車次數由5次減少為1.5次；濱湖路和金湖路均已實現不同時段南北對向主要車流不停車通過，停車次數由2次減少為0次。

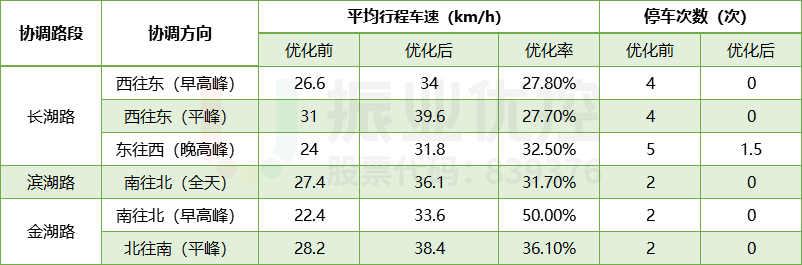

表5 三條路段優化前后效果對比

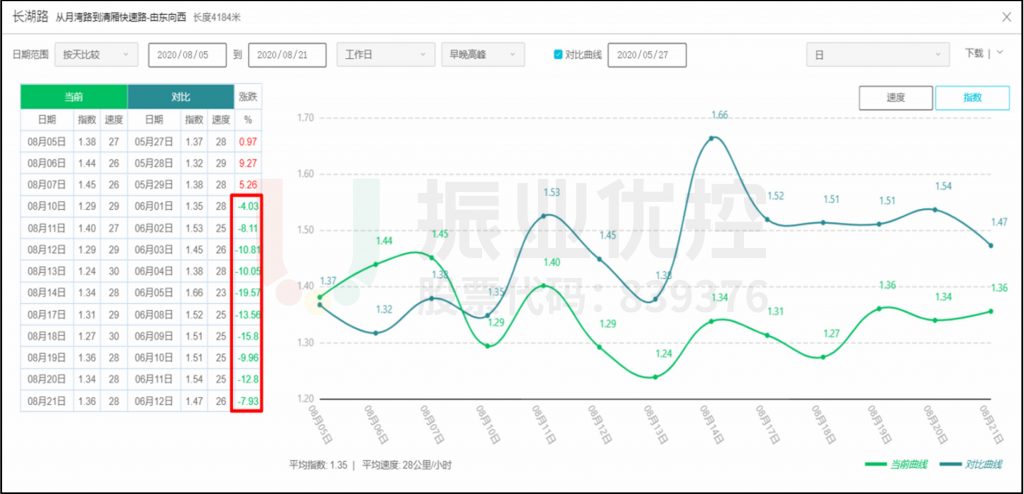

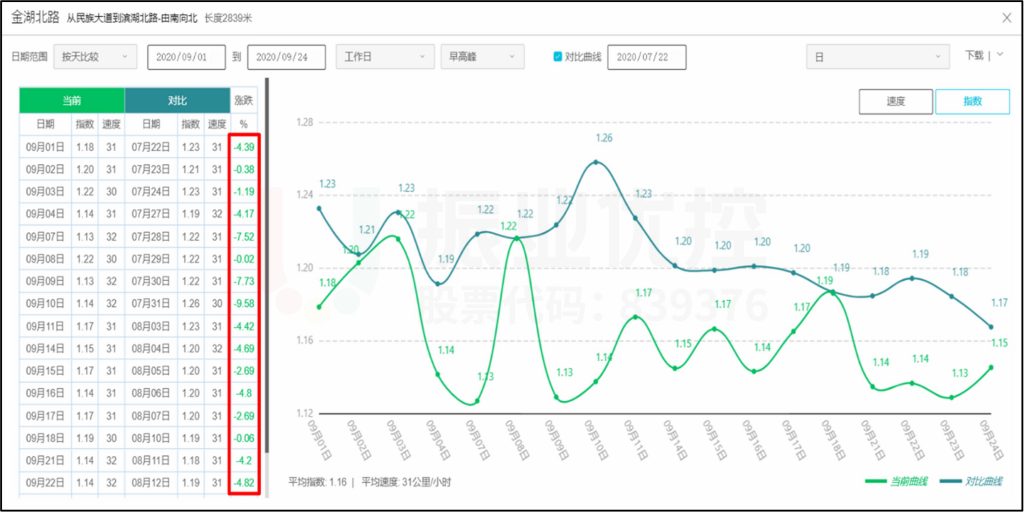

高德地圖數據顯示長湖路、濱湖路、金湖路工作日高峰時段擁堵指數明顯下降。長湖路東往西方向高峰平均擁堵指數下降了17.4%，平均車速上升14.2%；濱湖路南往北方向高峰平均擁堵指數下降了15.6%，平均車速上升13.8%；金湖路南往北方向早高峰平均擁堵指數下降了14.6%，平均車速上升11.9%。
優化前后視頻對比
一睹為“快”，交通工程師帶你通過優化前后第一視角的實測對比視頻，更直觀地展現優化后的綠波協調效果。
長湖路段：
金湖北路：
案例小結
在本案例中，交通工程師通過實地調研、測試，同時利用專業的綠波計算軟件、仿真軟件對長湖路、濱湖路和金湖路路段中的10個交叉口設計合適的綠波協調控制方案，并對設計方案進行仿真評估，將三條交叉路段分時段分方向進行聯動協調，實現了長湖路、濱湖路和金湖路一橫兩縱交叉型綠路協調控制的落地實施，有效提升了各路段的行車效率，為市民出行帶來了更好的駕駛體驗，降低了市民的出行成本。
