專家導讀
點評專家：陳國亮
案例來源：清遠清城項目
關鍵詞：交叉協調、相位差
本文設置的“U”型綠波是由一條“拐彎綠波”+一條“直線綠波”組合而成，難度在于直線綠波的關鍵路口和周期都已確定，使“U”型綠波的設置有較大限制。同時，環城道路存在無燈控路口和路口間距過大的干擾因素，在這樣雙重限制的條件下，交通工程師因地制宜，深入研究，”循序漸進”，一步一步將這條環城的“U”型綠波設計出來。
路口概況

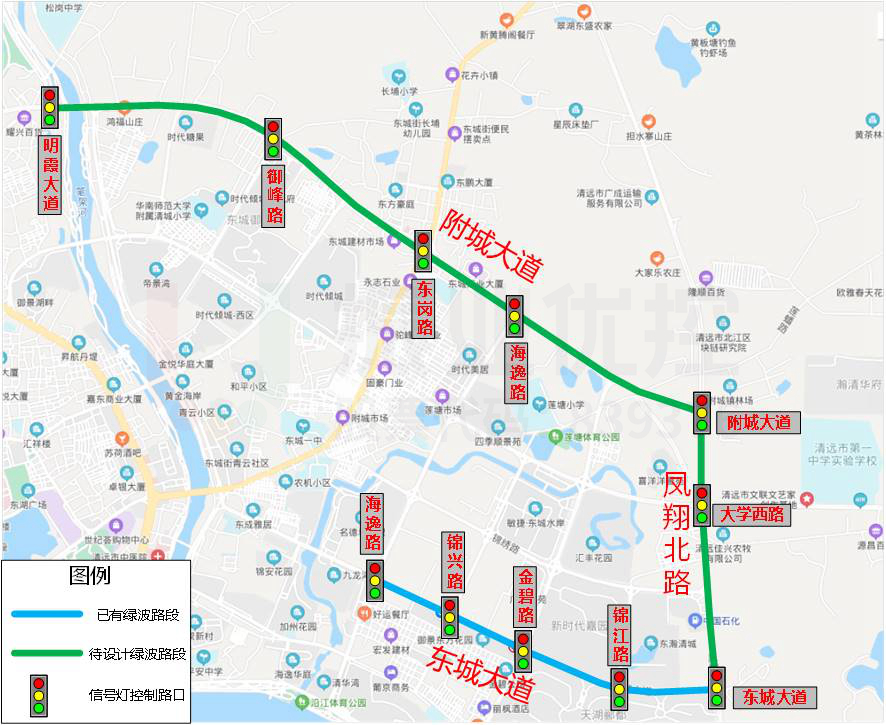

附城大道、鳳翔北路分別為清遠市清城區東西走向與南北走向主干道，是清城區與清新區的主要通車干道。
明霞大道路口至東城大道路口路段全長4.8公里，道路為雙向6車道，中央有綠化帶、石墩護欄等隔離設施，周邊分布行政辦公點、小區、學校等大量交通流量吸引點，日常車流量較大，行駛速度約為50km/h-60km/h。

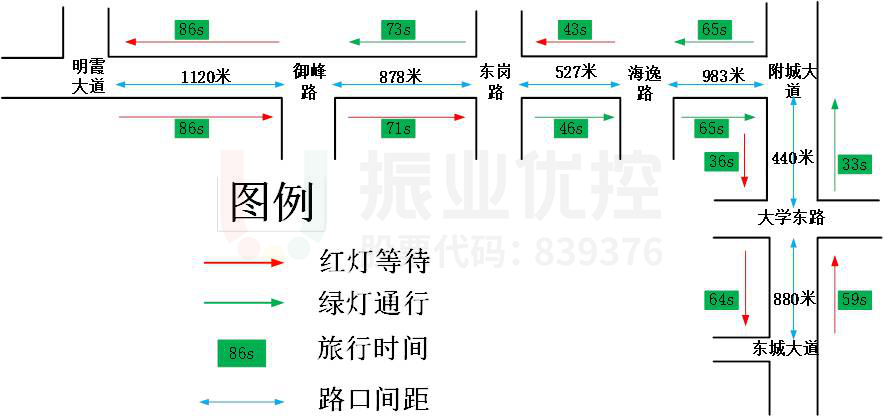

根據實地跟車測試結果統計，全路段共7個信號控制交叉口中，東城大道路口往明霞大道路口方向平均停車次數為3次，平均行程時間556s，紅燈等待時間165s，占行程時間的29.6%；明霞大道路口往東城大道路口方向平均停車次數為4次，平均行程時間592s，紅燈等待時間長達189s，占行程時間的31.9%。頻繁遇到紅燈停車等待的狀況，嚴重影響駕駛員的行車體驗，清城攻城獅決定設計綠波協調進行改善。
影響因素
1.路口間距遠，協調難度大
本次協調路段全長4838米，沿線分布7座信號燈，有4個路段信號燈間距超過800米，其中明霞大道路口與御峰路路口間距1120米，對速度控制，相位差設置要求較高。
2.延誤因素多

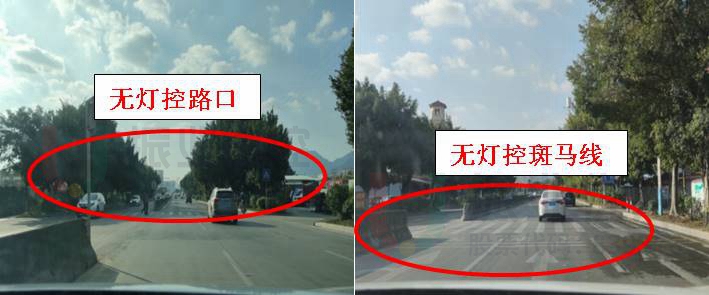

附城大道路段行駛的大貨車較多，且路段沿線存在多處無燈控路口及無燈控人行橫道，大大增加了協調難度。
優化思路

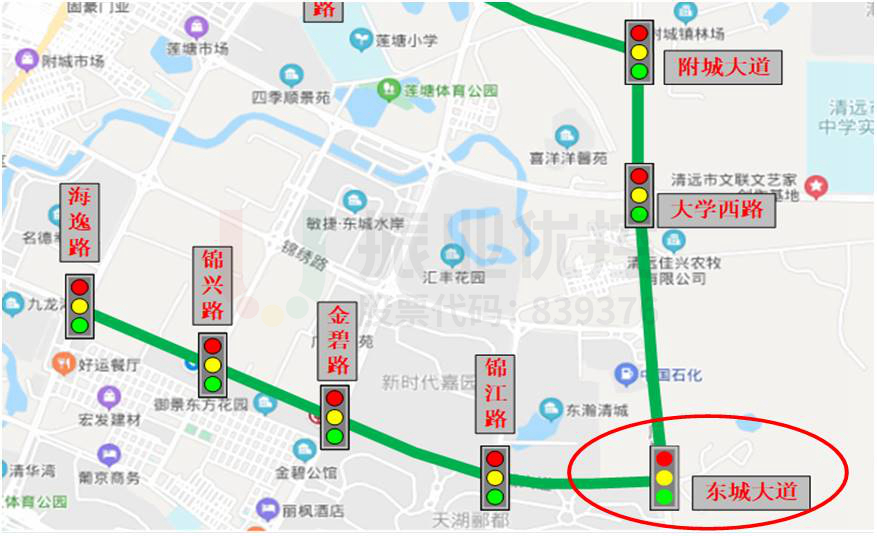

通過實地調研，攻城獅判斷鳳翔北路-東城大道路口為關鍵交叉路口，該路口已有東西方向東城大道的綠波協調，若改動路口方案極易造成東西向綠波效果受損或消失，需盡量避免進行配時、放行方式上的調整。
另外，協調路段沿線其他信號燈路口無交叉協調影響，故以該路口作為零點路口，并以120s為協調路段的統一周期，反向推導其他信號燈路口的放行方式及配時。
優化方案
1.配合協調方案設計調整相位及周期

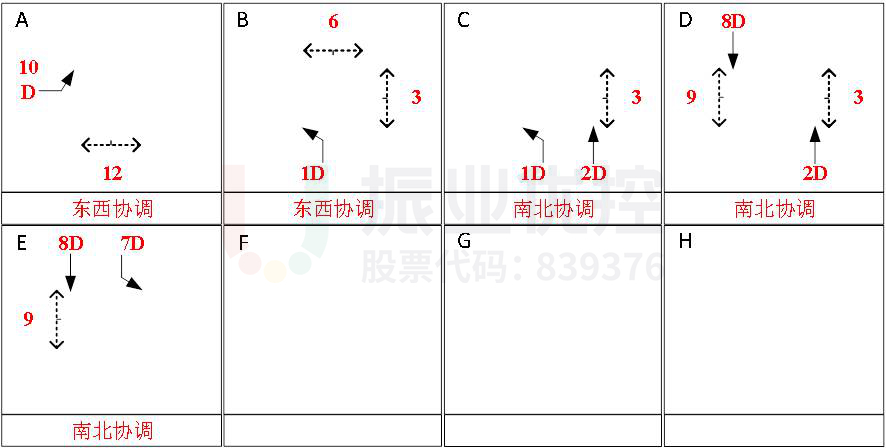

原路口方案多為對放、單放等控制方式，且路口周期不統一，不利于協調方案設計。在不影響路口正常運行的情況下，統一路口公共周期并合理利用協調方向搭接相位，對路口進行相位相序的調整，以達到雙向綠波效果最佳。

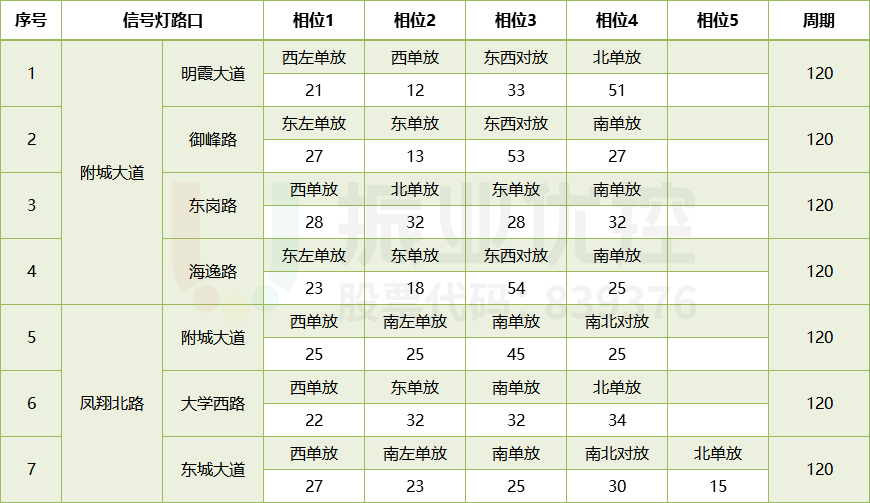

表1 路口相位配時表
2.精細設計協調速度
為切合實際情況，攻城獅在設計協調方案時，多次對該路段進行跟車測試、調研，以滿足行駛車輛的實際速度需求。

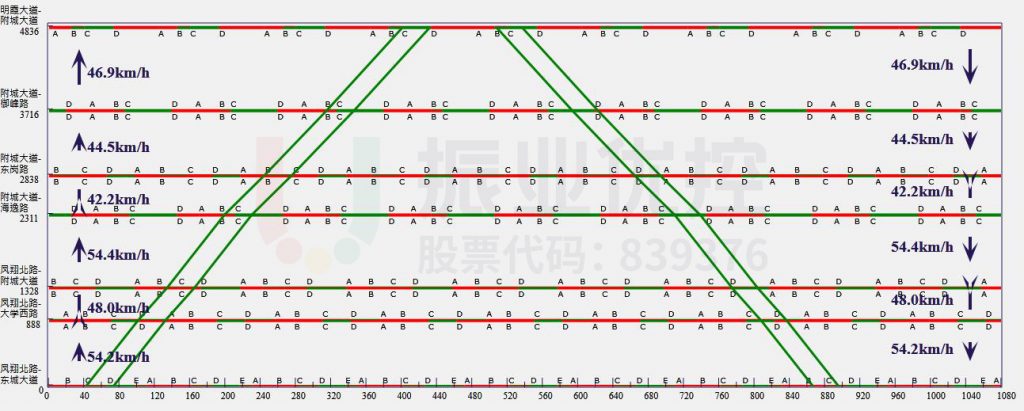

3.采用智能化工具協調時距圖，確定相位差
利用振業優控自主研發的綠波帶計算軟件，以東城大道路口為零點路口設計平峰時段綠波協調方案。
優化效果
經過上述一系列措施優化后，協調路段通行效率明顯得到提高，車輛停車次數、通行時間大幅度減少，行駛車輛可以不停車或者僅需停車一次即可通過，駕駛員行車體驗顯著提升。

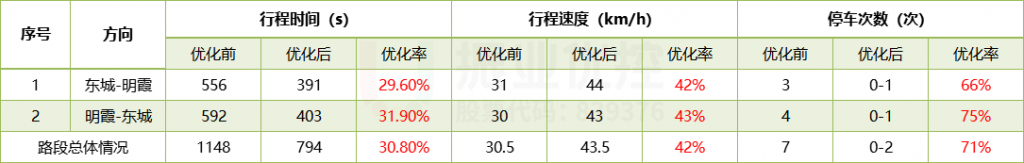

表2 路段優化前后數據對比
明霞大道至附城大道優化前后對比視頻：
附城大道至明霞大道優化前后對比視頻：
案例小結
此次對路段實施交叉綠波是基于以鳳翔北路-東城大道路口為零點路口，且中間無其他交叉綠波路口的條件下，故實施成功。相對的，如果協調路段中間設計的交叉綠波路口過多，便會降低實施成功的可能性。
交叉雙向綠波的形成條件比單條路段雙向綠波的形成條件更為苛刻。在設計交叉綠波時，選擇合適的零點路口十分關鍵，它能提高交叉綠波設計成功的幾率，從而實現交叉路段的雙向協調綠波，改善路段的整體行車體驗。
