專家導讀
點評專家：洪波
案例來源：重慶兩江項目
關鍵詞：?jiǎn)蜗颦h(huán)形綠路、絕對相位差
該案例是一個單向環形綠路，針對的應用場景是設置了單行的住宅小區或者商圈周邊道路，設置實施綠路后能加快該片區的微循環效率。該案例綠路方案計算要注意的是首尾路口為同一路口，根據控制目標不同，協調相位是可以不同的，具體詳見本案例內容。
路段概況

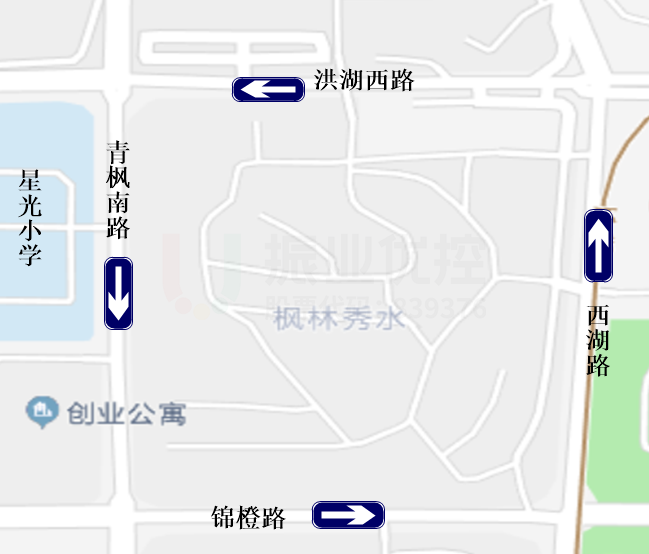

楓林秀水小區位于重慶市兩江新區住宅聚集性區域水晶酈城片區，其北為洪湖西路（東向西單行道）、西為青楓南路（北向南單行道）、南為錦橙路（西向東單行道）、東為西湖路（南向北單行道）。四個路段呈環形圍繞楓林秀水小區，四路段全長約1.1公里。由于該區域均為單行道，車輛在此地出行受限，所以主要車流量在此區域內呈逆時針繞行。各路口間距較短且車輛停車次數較多，已嚴重影響區域整體通行效率及駕駛?cè)诵熊囀孢m度。
存在問題
1.路口缺少綠波協調控制，車流通行連續性差，平均停車次數1.6次，實際行程時間為169s（2min49s），行車舒適性較差。
2.因環形區域內均為單行道，道路設置條件無法滿足部分車輛通行需求，經過該區域時大部分車流需繞行，故該區域內逆時針左轉車流量較大。
表1 路口巡查數據

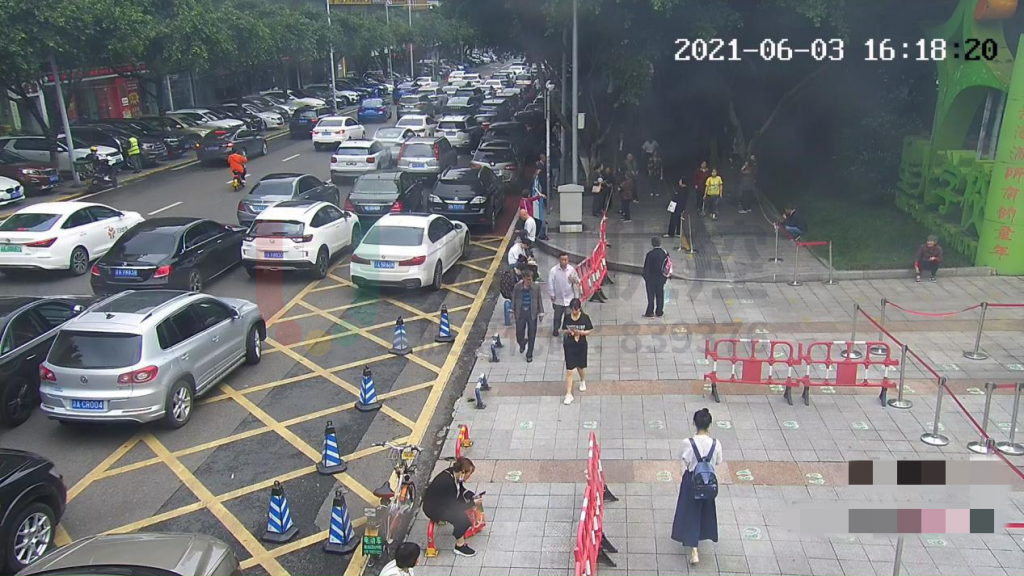

3.星光小學上下學時段青楓南路接送車輛較多，路邊違停較為嚴重，上下學時段綠波協調控制效果易受影響。
4.環形綠波設計時需要特殊的基點路口放行方式，需重新設計放行方式，且制作綠路時需滿足：
（1）零點路口與終點路口為同一路口；
（2）零點路口與終點路口的絕對相位差相同。（在設計綠波方案時，因零點路口與終點路口為同一路口，時距圖中兩個路口的時間軸需一致）
優化思路
1.由于早晚高峰時段星光小學接送車輛對綠波效果影響較大，故早晚高峰放棄協調優化，保留原單點優化的優化策略。只選擇9:30-15:30平峰時段設置綠波協調控制方案。通過統一各路口周期，設置相位差的方式完成順時針單向環形綠波，減少停車次數，提升駕駛?cè)诵熊囀孢m性。
2.結合車流量及道路條件綜合分析后，選擇洪湖西路-西湖路路口作為環形綠路的零點路口與終點路口，一是楓林秀水區域外車流量主要來源于該路口東方向。二是該路口西進口車道數可滿足東直行與南左轉匯流合放不發生沖突，并通過匯流合放將綠路形成閉環。即在綠波方案設計時，零點路口與終點路口的協調相位存在重合部分，從而使零點路口的東進口來車可以一路綠波行駛完整個環形區域。
優化方案
1.調研路口條件及行程車速

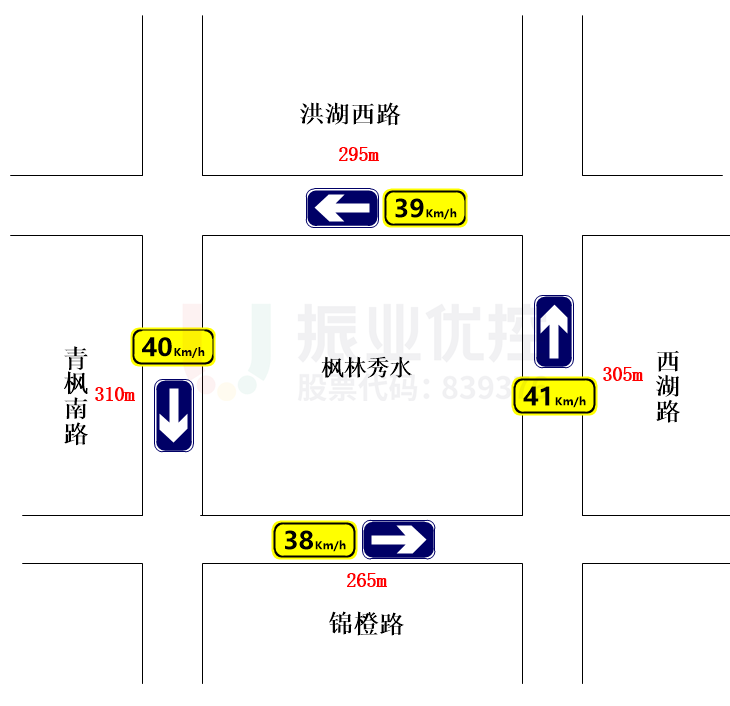

通過高德地圖測距、視頻巡查及跟車測試得出協調路段各路段長度、平均行程車速。
2.重新設置平峰方案

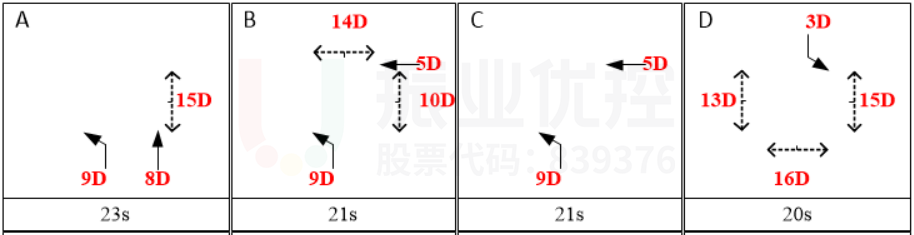

重新設計洪湖西路-西湖路路口平峰方案，于原B相位增加南進口左轉，使東進口直行與南進口左轉處于同一相位，并在保障行人過街時間的前提下縮短原A、B相位東進口單放及南進口單放時間，增加合放時間以增大綠波帶寬。
3.統一各路口周期及時段
根據區域交通現狀，在原各方向綠信比基本保持不變，并考慮通行時間需與交通流量相匹配的設計前提下，統一各路口平峰周期為85s，平峰時段為9:30-15:30。

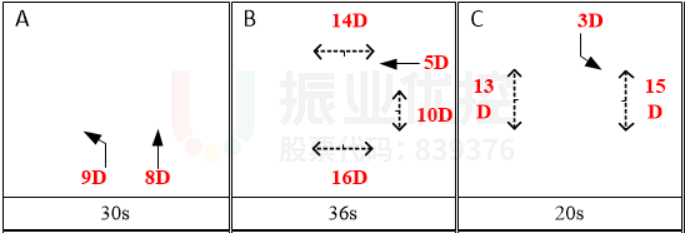

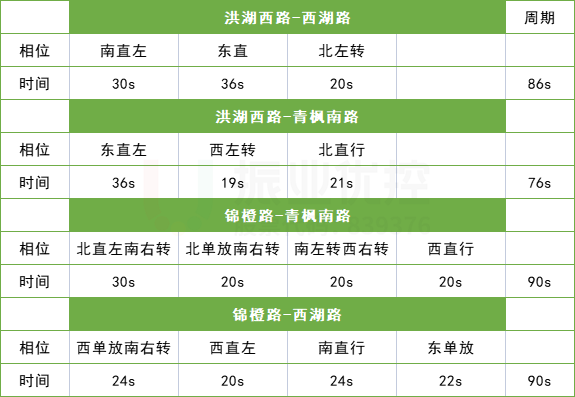

表2 原路口放行方式及時長

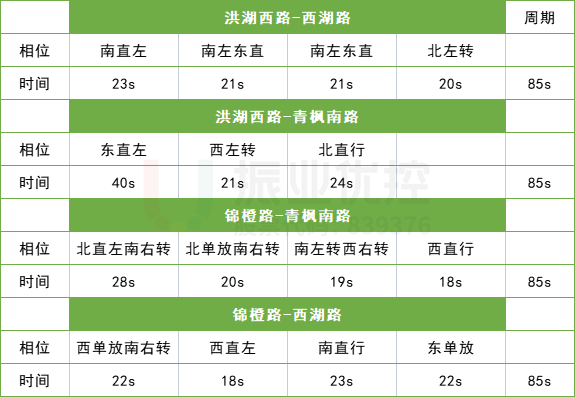

表3 現路口放行方式及時長

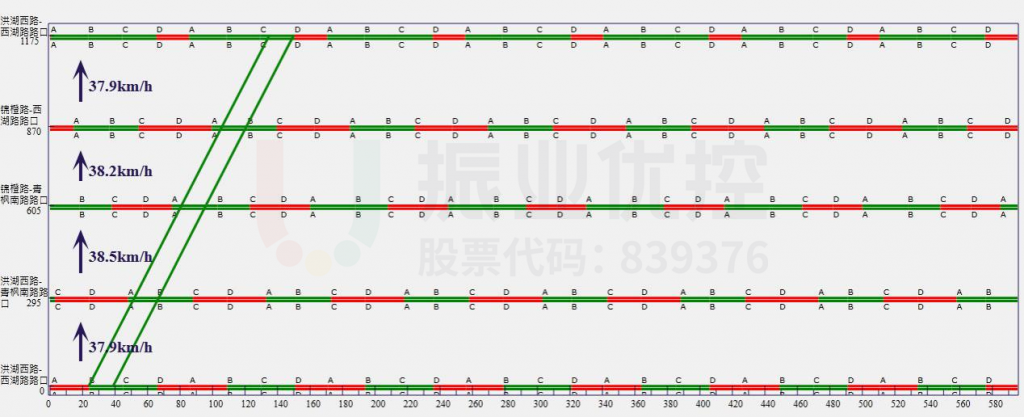

4.使用綠波平臺設計綠波方案
根據調研數據和路段實際平均車速，考慮路口轉彎車輛減速、路段平峰車流量等因素，設計環形單向綠波方案。

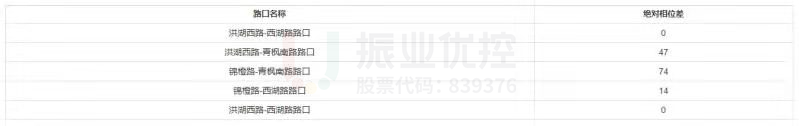

平峰時段，楓林秀水小區區域主要車流量來自洪湖西路-西湖路路口東進口方向，因此，以東進口直行為綠路基點進行設計，并使洪湖西路-西湖路路口首尾絕對相位差相同，最終設計綠路帶寬14s。
優化效果

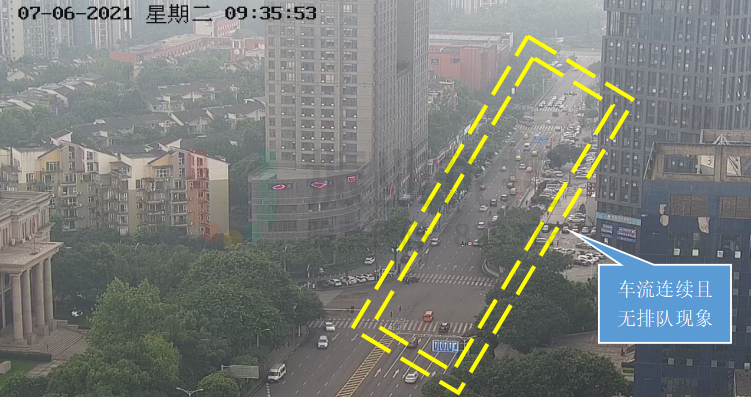

優化后，洪湖西路西湖路至青楓南路路段車流連續且無排隊現象，綠路協調優化效果顯著。
楓林秀水區域環形綠波協調方案實施后，優化后平峰時段區域停車次數由1.6次減少為0.5次，行程時間由169s降低至129s，行程時間減少40s，綠燈到達率提升0.4。環形綠波效果顯著，有效提升了區域整體通行效率。

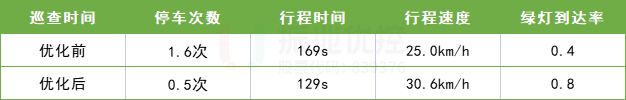

表4 優化前后區域整體對比
楓林秀水區域擁堵指數由優化前1.63降低至1.33，同比下降18%，平均車速由25.0km/h提高到30.5km/h，同比上升21.95%。
案例小結
環形綠波協調優化適用于車流在區域內呈循環態勢的情況，難點在于零點路口與終點路口相同。在本次協調優化中，找到進入楓林秀水環形區域的主要車流量方向，在零點路口設計合放相位將綠路形成閉環，并保持零點路口與終點路口相位差相同，以此進行環形綠波協調優化設計。本次優化提高了區域整體通行效率，提升了駕駛?cè)笋{駛舒適度，讓市民在夏天感受到信號配時優化帶來的“清涼”。
