專家導讀
點評專家：蘇彤
案例來源：昆明項目
關鍵詞：一機兩崗、區域綠波
10條路、24個路口如何能做成綠波協調？為了盤活這片路網的交通狀態、提高路網的整體通行效率，交通攻城獅“不擇手段”、一招制勝，把N條綠波帶組合成綠波網：找準關鍵路段、關鍵路口，調整公共周期、方案時段、路口間相位差等參數，從而實現了本文“網狀雙向”綠波的案例。
“一機兩崗”是指一臺信號機控制兩個路口。對于路口協調相位設計上是一個很大的考驗，協調靈活性較差，調整相位相序受限大，需把兩個路口相位不斷拆分、組合設計，方案設計稍有不合理便會造成路段擁堵。
下面一起來看看，昆明交通攻城獅如何克服萬難，在部分一機兩崗路口的基礎上，成功實現編織出一張“綠波網”吧！
路口概況

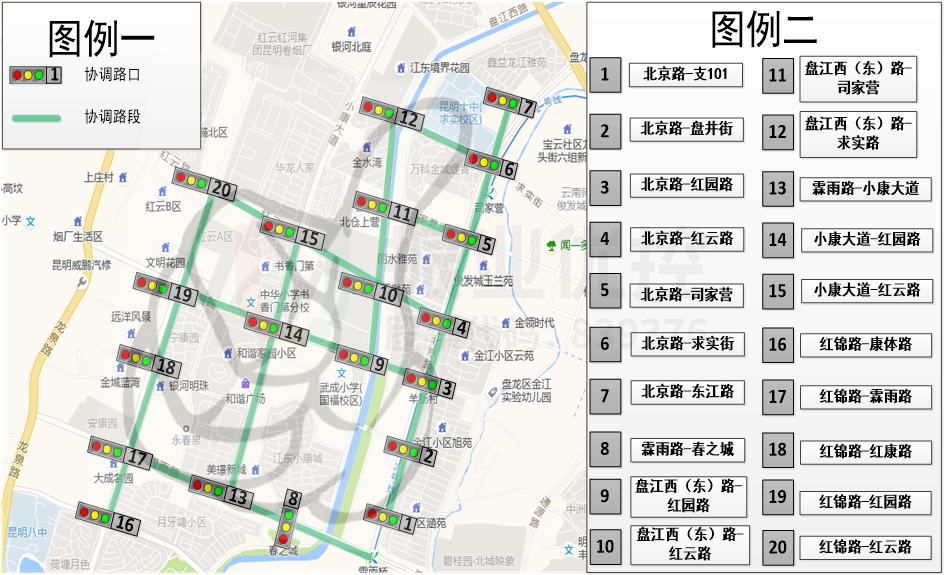

北京路、盤江東路、盤江西路、小康大道、紅錦路位于昆明市盤龍區，是盤龍區南北向重要交通走廊，承載著盤龍區西北片區主要車流。
霖雨路、紅園路、紅云路、司家營路、求實街為東西走向，是連接該片區各住宅區、學校等的橫向道路，日常通行需求較大。
現狀分析
1.車流量匯集速度快

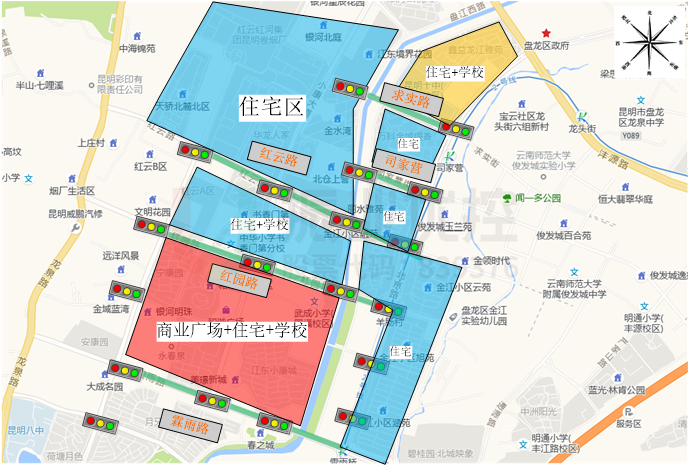

路段周邊分布著大量住宅、學校、商業中心等人流、車流吸引點，高峰期車流集中匯集速度較快，易造成部分區域超飽和性擁堵。
2.路口間距近，容易出現車流回溢現象

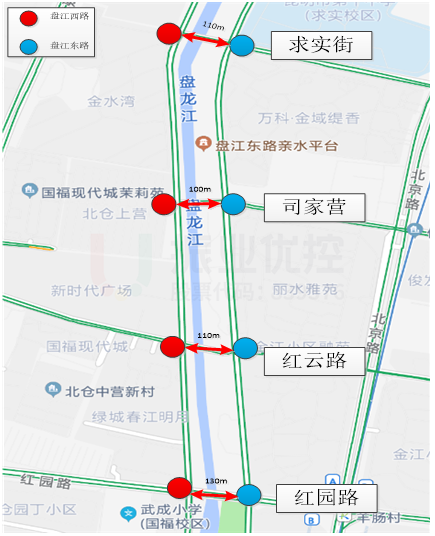

盤江西路與盤江東路沿線路口均為一機兩崗控制，協調靈活性較差，調整相位相序受限大，平均路口間距約120m，極易出現機動車排隊聚集、排隊溢出，甚至是交通“鎖死”等現象。
3.路口協調方向單一

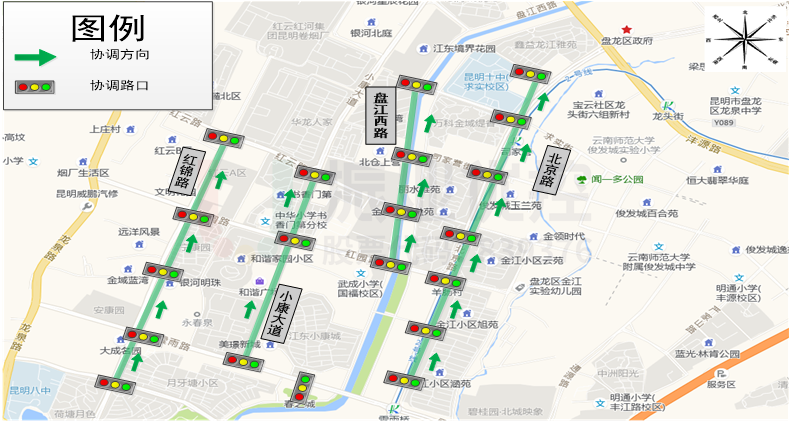

北京路、盤江東路、盤江西路、小康大道、紅錦路沿線協調方向均為南向北縱向協調，東西橫向霖雨路、紅園路、紅云路、司家營路、求實街無綠波協調，協調方向相對單一。
優化思路
區域路段協調控制優化，首先針對片區路段、路口進行整體研判分析，根據現狀片區路段、路口之間的距離、周期、通行條件等，確定設計協調范圍；其次選取片區重要路段作為主關鍵路段，圍繞主關鍵路段調整周邊路段參數，實現區域協調優化。
優化方案
1.相位、相序優化
盤江西路、盤江東路沿線路口均為一機兩崗路段，將兩路段沿線路口的相位相序進行統一，使盤江西路與盤江東路實現綠波效果。另外，東西向由于路口間距較近，同步放行可達到雙向綠波效果。
2.統一時段、周期，設計路口相位差
根據主關鍵路段的路口時段、周期設計情況對區域路段路口進行統一時段、周期優化，同時設計路段路口之間相位差，建立區域協調。

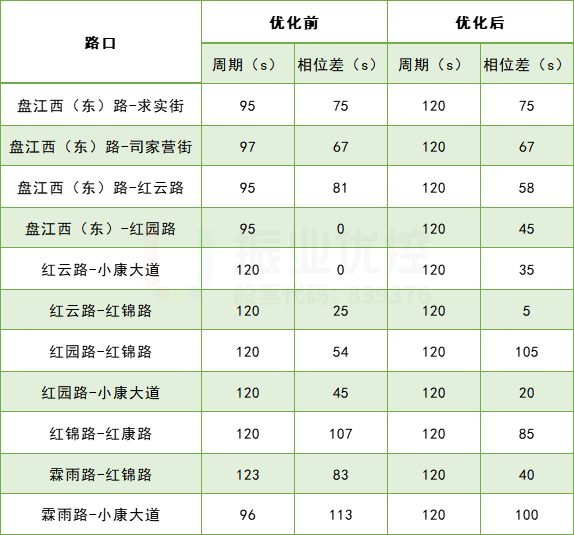

表1 路口周期優化情況
3.增加北京路東西橫向協調

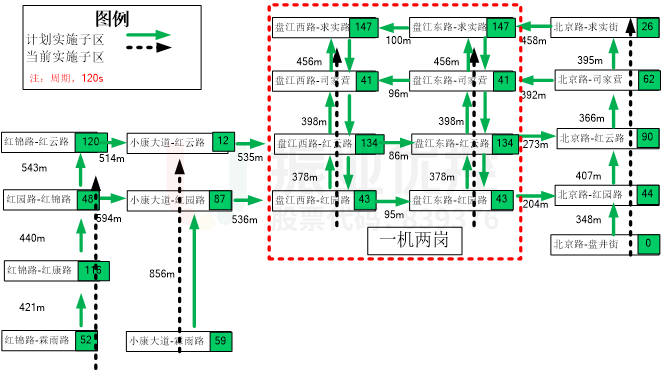

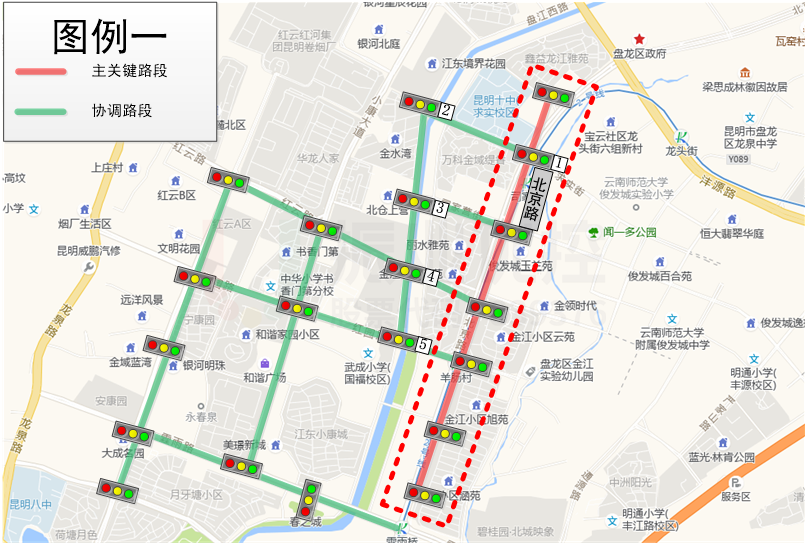

北京路作為區域協調中的主關鍵路段，將已設置相位差的北京路主關鍵路口1作為零點路口設計東西橫向協調相位差，確定東西橫向主關鍵路口2相位差后，根據東西橫向主關鍵路口2相位差設計其余路口3、4、5相位差。
4.設計路段綠波時速
通過實地踏勘，測試路段平均車速并根據各路段限速要求，充分研判分析路段干擾、道路通行條件等因素，同時根據各路段之間的干擾因素進行綠波時速設計。

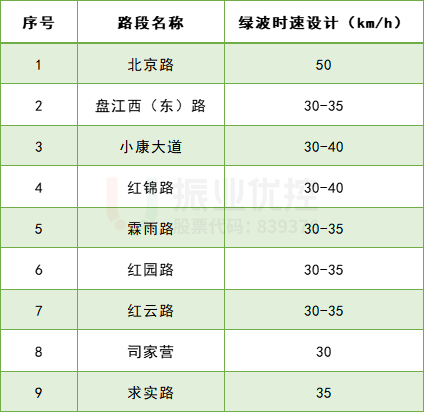

表2 綠波設計時速
優化效果
經采集優化前后數據分析，此協調區域內路段的通行效率均有所提升，從行車時間來看，優化前此區域總行程時間為3890s，優化后總行程時間為3213s，優化率達17.4%，具體優化效果如下：

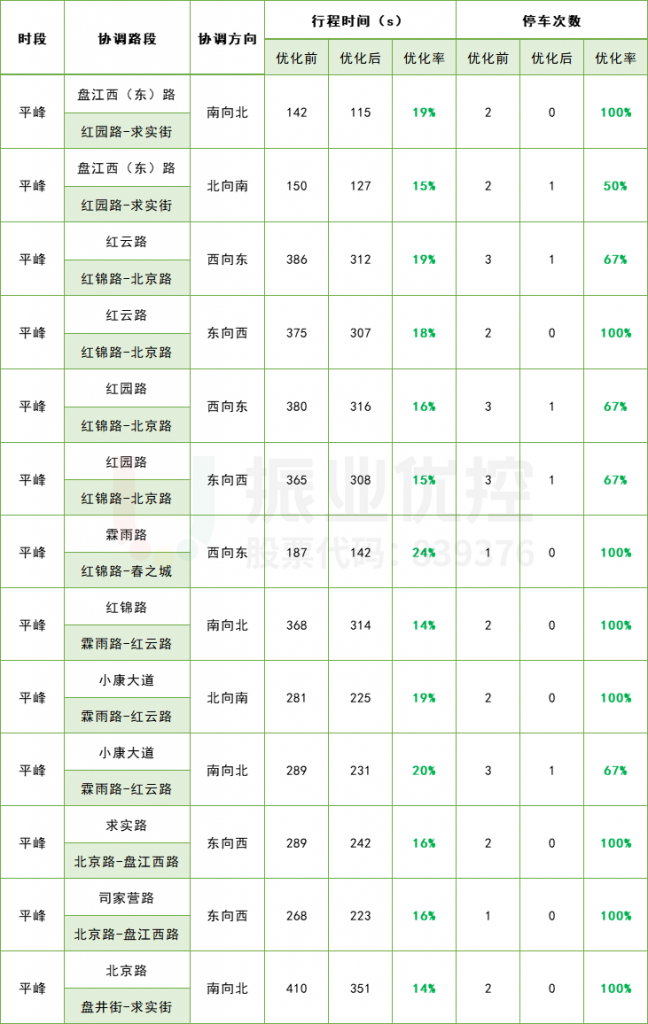

表3 協調優化前后數據對比
各路段優化后運行情況：
協調控制的直接目標有兩種：一是減少停車次數，從而提高車輛行駛的流暢性；二是增加單位時間內通過的車輛數，從而提高道路通行能力，同時避免下游路口的長排隊溢出到上游交叉口內。
優化后北京路（盤井街-求實路）5個信號控制路口可實現不停車通過，平均車速提高7.25%。
優化后紅錦路（康體路-紅云路）5個信號控制路口可實現雙向不停車通過，平均車速提高9.78%。
優化后小康大道（霖雨路-紅云路）3個信號控制路口可實現北向南不停車通過，南向北停車一次通過，平均車速提高8.42%。
優化后紅園路（北京路-紅錦路）3個信號控制路口可實現東向西停車一次通過，平均車速提高8.12%。
優化后紅云路（北京路-紅錦路）4個信號控制路口可實現東西雙向不停車通過，平均車速提高7.26%
案例總結
本案例通過調整盤江西路、盤江東路沿線一機兩崗路口相序?qū)崿F(xiàn)東西向協調，同時調整盤江西路、盤江東路沿線路口相位差實現南北雙向協調，并根據北京路主關鍵路段周期、時段、相位差設計情況，調整幾條相鄰路段方案參數進行協調關系鏈接，增強了區域路段之間的關聯性，實現區域“網狀”綠波協調，以“盤活”整個區域交通。區域綠波不僅增強了路段與路段之間的聯動性，也提升了整個區域的通行質量與通行效率，更進一步提高了市民的出行體驗感。
