專家導讀
點評專家：林科
案例來源：重慶兩江配時中心
關鍵詞：環道、搭接相位、智能控制
環形交叉口（轉盤）的雙重信號控制對方案精細化程度要求很高，控制方案既要全面考慮進口車流、環道內車流，又要分離沖突保障安全，還要避免排隊過長保證效率。本案例巧妙地把環道空間轉換成時間差，靈活設置信號相位，盤活各流向車流；同時融合多源數據，精準配時，安全和效率都得到很大提升，借得學習借鑒。
轉盤“環道”堵車成常態？單重信號控制效率低，雙重信號控制要停車？NO NO NO！搭接相位讓轉盤“轉”起來！
路口概況

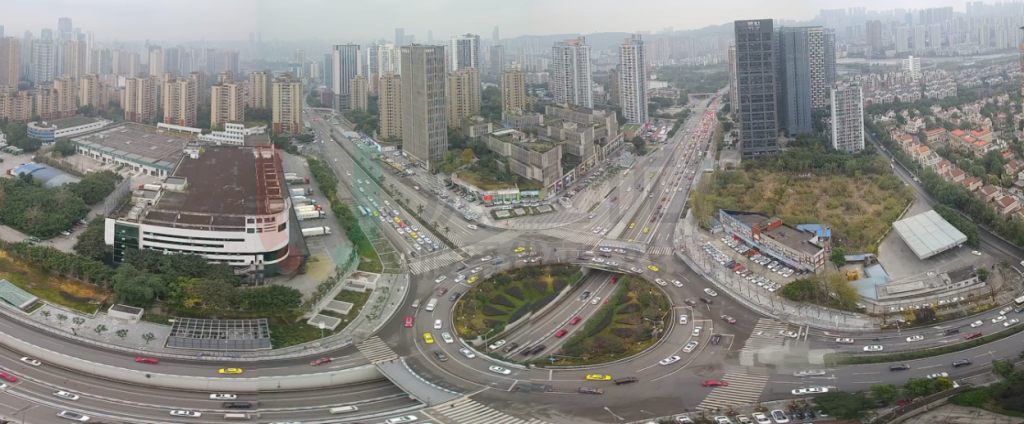

泰山大道-民安大道路口（下稱“民安轉盤路口”）是進出重慶市兩江新區的路口之一。民安轉盤路口靠近內環、機場快速路，是通往重慶火車北站的重要路口，周圍分布大量住宅區、輕軌站、公交站，路口流量大且不穩定。
存在問題
- 通行效率低
民安轉盤路口采用單重信號控制，車輛在環道通行無燈控，加上各進口左轉、掉頭車流量和直行車流量比相差較大。如早高峰，北進口直行車流量為186pcu/h，左轉和掉頭車流量為1611pcu/h；晚高峰，直行車流量為453pcu/h，左轉和掉頭車流量為2291pcu/h。
環道內車流交織嚴重，交通秩序混亂，易出現交通流癱瘓，路口通行效率低。
- 交通事故頻發
民安轉盤路口靠近內環、機場快速路、火車站，通行需求較大但流量不穩定，加上轉盤直徑較大，各進口進口道多，環道上車道數較多，車輛在環道內互不相讓，存在較大的安全隱患，易導致交通事故的發生。
優化方案

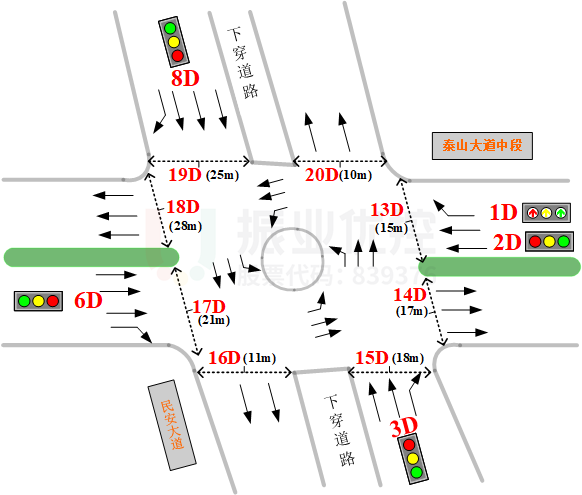

- 雙重信號控制

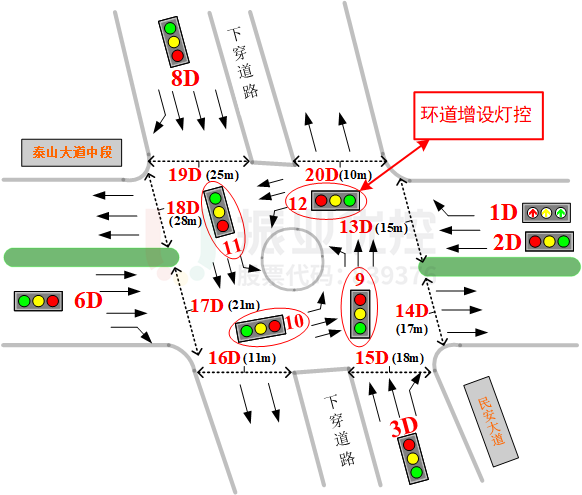

環道上增設信號燈控制，通過左轉、掉頭二次控制，在時空上分離存在沖突點的各向左轉、掉頭車輛與對向直行、左轉、掉頭車流。
- 搭接放行
民安大道南、北向設有下穿道路，轉盤上各進口直行車輛較少，左轉和掉頭車輛較多，采用轉盤清空通行效率不高，故采用搭接放行。

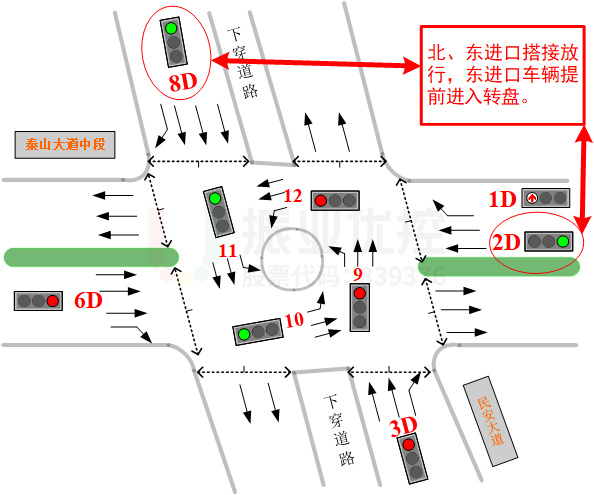

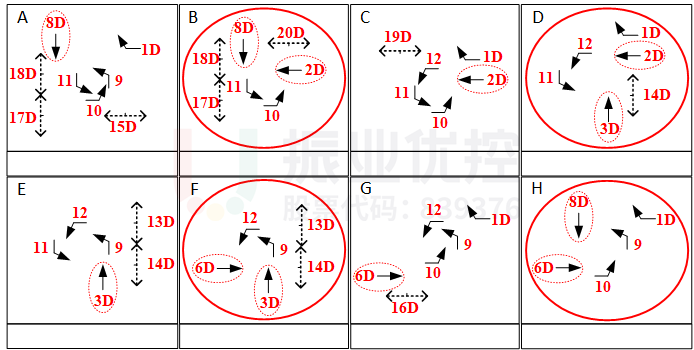

根據路口調研情況，同時結合雙重信號控制原理，對路口運行方案進行優化，巧妙利用搭接相位使各向車輛提前進入環道。圖5以相位B東進口車輛提前進入環道為例，僅展示車行燈。
- 分秒必?fù)?/li>
根據路口運行狀況，計算出早高峰、晚高峰、平峰各方向環道內停止線處平均等待車輛數，同時結合各進口停止線與相鄰方向環道內停止線的距離，調整各搭接相位放行時間，以精確設置各個搭接相位的放行時間。

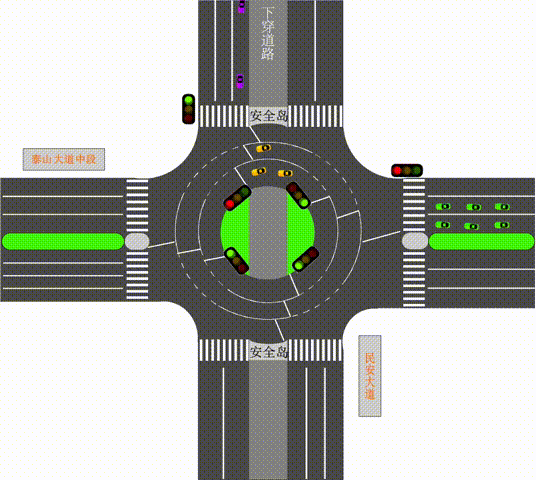

如早高峰北方向環道內停止線處平均等待車輛數約3.46輛，東進口停止線與北方向環道內停止線距離約80m，汽車啟動損失時間3s，故早高峰北、東進口搭接放行時間設置為10s。動畫以東進口車輛不停車通過環道為例，其他進口同理。

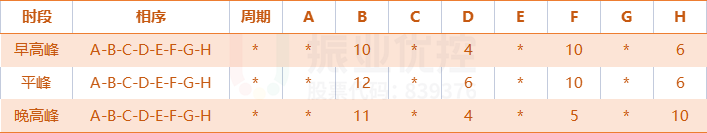

表1 優化后搭接相位放行時間
- 智能控制

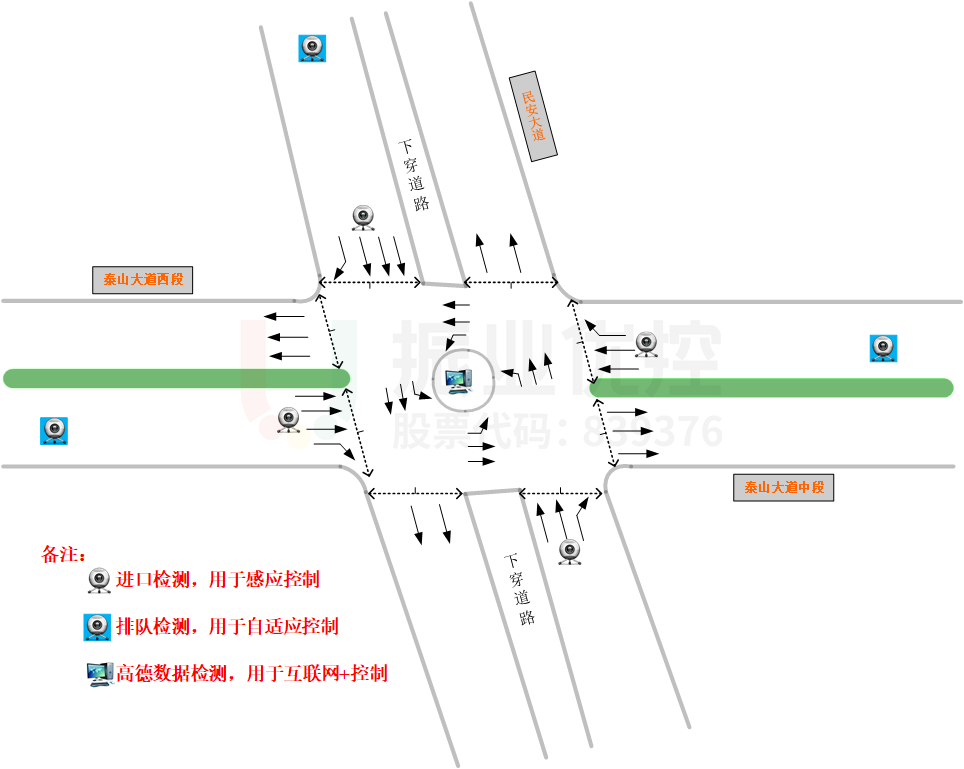

為進一步緩解路口擁堵情況，在路口安裝視頻檢測器，利用感應控制、自適應控制等方式，對各方向的擁堵程度進行判定并精確配置非搭接相位放行時間。
同時，在接入實體檢測器的基礎上，利用高德開放平臺獲取道路實時運行情況，創新性地將互聯網+大數據與實體檢測數據相結合，對路口交通運行情況進行自主判定和最優方案選擇在最佳時間點進行判斷切換。
優化效果
環道內使用燈控后，車輛在環道有序通行，減少了車流交織，有效降低事故發生率。
巧妙利用搭接相位放行，通過搭接相位提前引導車流進入轉盤，有效降低車輛延誤，提升了各方向的通行效率。根據路口流量、轉盤直徑、平均等待車輛數，精確設置搭接相位時間后，車輛在環道內有序通行，基本能夠不停車通過環道，車輛消散快速，延誤減少。
表2 優化前后環道內停車時間對比
結合互聯網+大數據、視頻檢測流量數據對路口各方向擁堵情況進行綜合判定，利用智能控制模式自動調整路口運行方案后。路口全天運行方案更適應當前道路車流量、路況態勢，各方向車流均衡。
表3 優化后最長排隊長度對比
案例總結
當環島直徑較大，環道上有足夠空間容納左轉車流進行排隊，進口道較多且車流量較大，左轉車輛和直行車輛流量比相差較大時，可設置雙重信號控制，精確設置搭接相位放行時間，配合智能控制，能夠有效降低延誤，提高路口通行效率。
