專家導讀
點評專家：曹冬冬
案例來源：汝州項目組
關鍵詞：十字型綠波、相位相序協調
老城區受限于道路條件，車輛通行能力不足，因此采用綠波協調控制就是一種比較好的方法。綠波協調可以根據需要，快速清空城區車輛，減緩?fù)鈬嚵黢側?，有效均衡路網流量。本案例通過在老城區設置十字綠波，初步實現區域綠波效果，有效提升區域內車輛通行效率，緩解區域擁堵問題。
路口概況
丹陽路（城垣路-雙擁路段）為汝州市老城區東西走向主干道，沿線分布商業區、學校、車站、行政單位、醫院等交通吸引點，是城區重要的交通干道。
望嵩路（中大街-府后街段）為汝州市南北走向的一條重要支路，向北與市區主干道丹陽路、廣成路交匯直達市標中心，南向連接寧洛高速汝州站、經開區，沿途分布商業區、學校、事業單位、公園、工廠等交通吸引點。

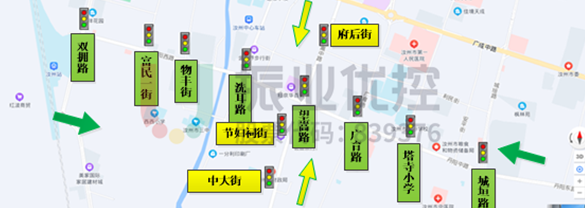

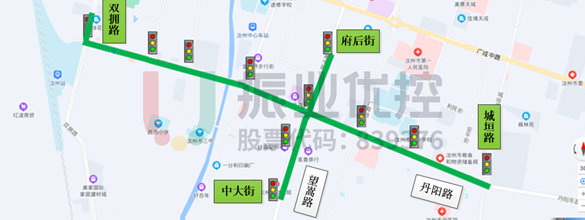

本次選取丹陽中西路段全長2.4公里，望嵩中路段全長1公里，共計11個交叉口進行聯動協調控制，形成“十”字型交叉綠波帶。
存在問題
各路口缺少協調控制，停車次數多、等待時間久
丹陽路道路在進行路段協調設計前，路段雙向總停車次數為6次，望嵩路段雙向總停車次數為4次。停車次數多、等待時間久，嚴重影響市民出行效率。
優化思路
經汝州交警和交通工程師實地調研及分析，提出以下優化思路：
丹陽中西路段6路口（城垣路、塔寺小學、廣育路、望嵩路、洗耳路、雙擁路）原為綠波協調路段，由于路段上升級改造，增加了丹陽-物豐街和丹陽-富民一街兩個燈控路口，所以需對此路段重新設計綠路方案。望嵩路段新添4個路口燈控路口相位單一、缺少協調控制且與丹陽路相交，故完成橫向路段（丹陽路）設計同時，再以丹陽路-望嵩路口為關鍵路口，設計縱向協調方案，最終形成“十”字型雙向交叉綠波帶。
優化措施
- 精細劃分時段，確定路段公共周期
根據路段不同時段車流特征，日間路段車流量較少，各路口運行相對穩定。17：00之后路段車流量迅速增大，路口壓力劇增，19：00之后車流量恢復正常。因此，對時段進行精細化劃分：確認綠波時段為7:00-17:00（日平峰）、17:00-19:00（晚高峰）、19:00-21:00（晚平峰）。
同時，根據車流量變化情況確定公共周期，其中平峰時段130秒、高峰時段150秒。
- 選取關鍵路口，設定小周期循環
先對主干道丹陽中西路段做雙向協調設計，其次對支路望嵩中路段進行雙向協調設計，選取丹陽路-望嵩路口作為關鍵路口，統一望嵩中路段各路口周期，由于支路交叉口流量較小，大周期通行效率較低，因此決定將周期改為兩個相同小周期循環運行，加快路口通行效率。
- 靈活協調進口方向，加快路口通行效率
丹陽-雙擁西進口原為協調進口方向，但車流量較少，而北進口左轉向東車輛較多，因此計劃將丹陽-雙擁西向東西進口協調相位調整為北進口左轉相位，提高路段的通行效率。
- 使用綠波平臺設計協調方案
使用綠波平臺設計綠波方案，結合路段實際跟車調研數據，在滿足各路口通行能力的基礎上，綜合考慮各路口停車次數、排隊車輛消散時間等因素，設計雙向綠波方案。

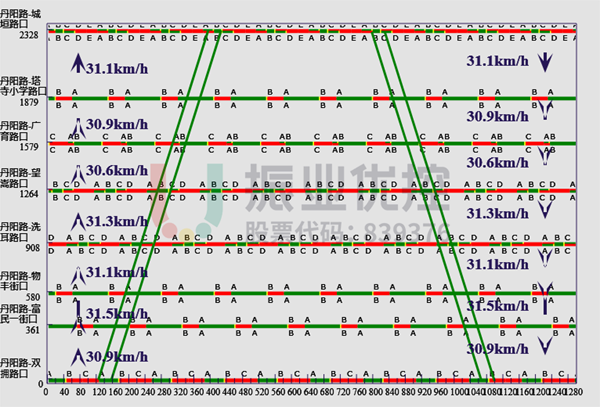

如圖3，平峰時段丹陽路（城垣路-雙擁路）路段雙向協調時距圖，東向西、西向東帶寬為32s，雙向基本可不停車通過路口。
如圖4，高峰時段丹陽路（城垣路至雙擁路）路段雙向協調時距圖，東向西、西向東帶寬為35s，雙向基本可不停車通過路口。
如圖5，平峰時段望嵩路（中大街至府后街）路段雙向協調時距圖，東向西、西向東帶寬為32s，雙向不停車通過路口。

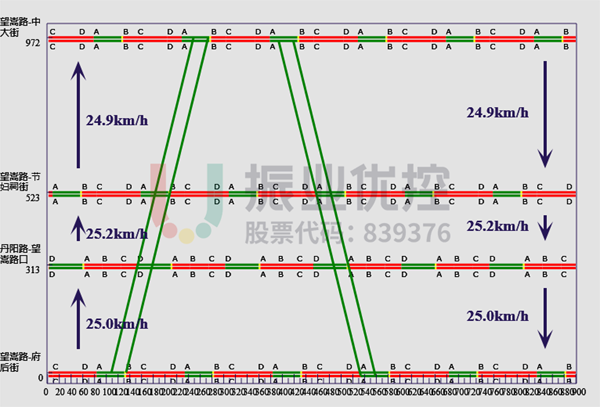

如圖6，高峰時段望嵩路（中大街至府后街）路段雙向協調時距圖，東向西、西向東帶寬為25s，雙向不停車通過路口。
優化效果
經綠路協調優化后，丹陽中西路和望嵩中路段平峰高峰時段停車次數、行程時間、平均速度均得到提升，具體數據如下所示：

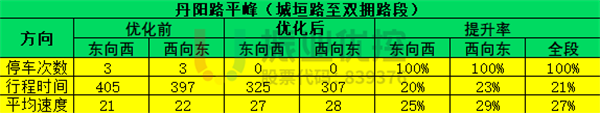

表 1 丹陽路平峰綠路協調優化效果對比表

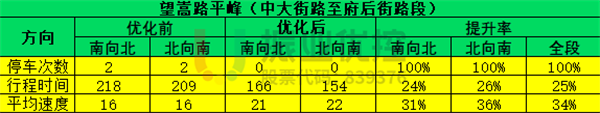

表 2 望嵩路平峰綠路協調優化效果對比表

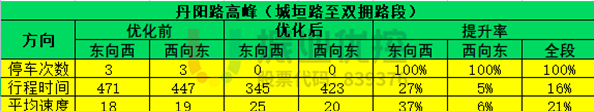

表 3 丹陽路高峰綠路協調優化效果對比表

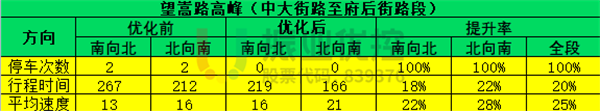

表 4 望嵩路高峰綠路協調優化效果對比表
案例小結
“綠波”協調廣泛應用于城市主干道或次干道，合理的綠波設計能夠減少停車次數，提高道路運行效率，對改善城市交通狀況具有較大的現實意義。
在本案例中，汝州交警和交通工程師對丹陽中西路段、望嵩中路段兩段實施交叉“十字型”綠路，使得每個相鄰的路口互相協調控制，減少?zèng)_突點和交叉點，讓老城區路口車流有序通過，有效提高路段通行效率。
