專家導讀
點評專家：孫艷磊
案例來源：南充交通信號控制中心
關鍵詞：十字型交叉綠波、倍周期協調、路段協調
案例中采用了控制掉頭車輛減少對協調方向車流的干擾、倍周期協調等措施，實現了多向合流“十字”交叉綠波協調效果，提升了群眾出行體驗。受限于信號機未聯網等因素，需要人工定期手動校時才能保障效果。綠波作為越來越常見的緩堵手段，也是需要一定的硬件條件支撐。
路口概況

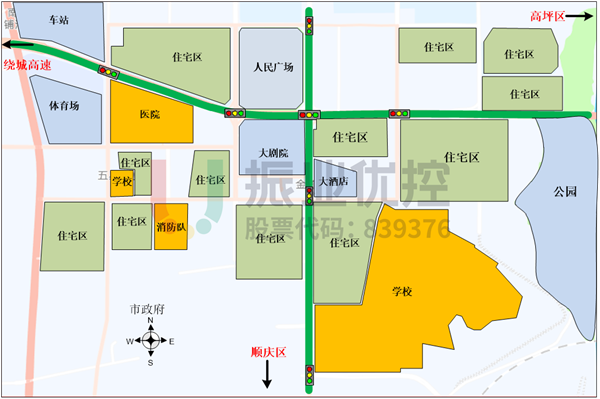

濱江北路、環都大道是南充市順慶區主要交通干道，周邊分布眾多住宅區、學校、醫院等交通吸引點。濱江北路為南北走向，承接市政新區和順慶主城區，承擔著較大的高峰通勤車流量；環都大道為東西走向，是連接高坪區、順慶區與南充繞城高速的唯一一條城市主干道，承擔著較大的過境車流量。

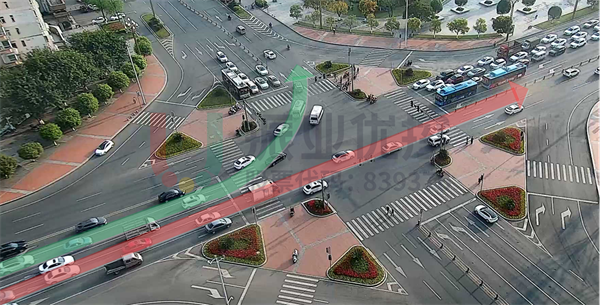

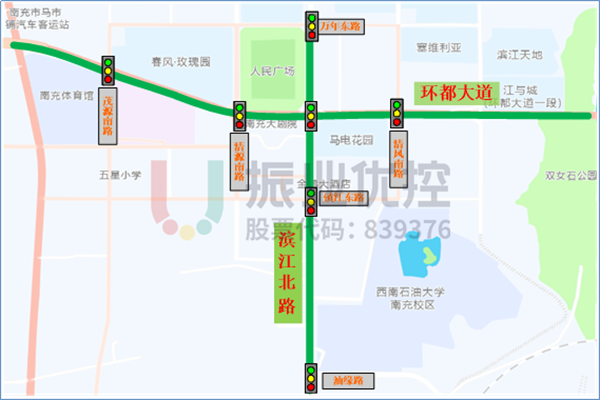

本案例選取環都大道、濱江北路共計7個路口進行聯動協調控制，形成“十”字型交叉綠波帶。

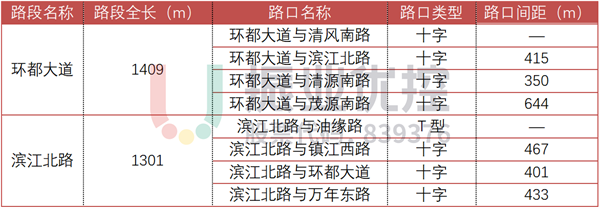

表 1 路口類型及間距
存在問題
- 路段中干擾因素較多，行車通行效率低

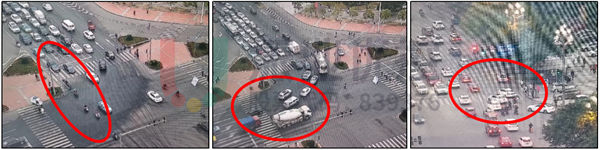

協調路段交通環境較為復雜，不僅有廣場、學校等交通吸引點，還有貨車、非機動車等混行，車流交織嚴重，通行干擾較大。
- 停車次數較多

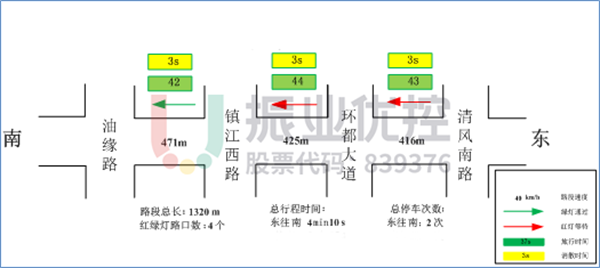

路段間缺少協調控制，環都大道4個路口雙向均需要停車2次，濱江北路4個路口南往北停車3次，北往南停車2次，連續停車導致?lián)矶卢F(xiàn)象出現，駕乘員出行體驗感差。
- 路段間車流量不均衡
濱江北路與萬年東路路口車流量小，采用對向全放相位，周期僅為65s。環都大道與濱江北路路口各方向車流量大，平峰周期為130s，綠波協調難度較大。
- 信號機未聯網，品牌不一
環都大道與茂源南路交叉口為無校時功能老式信號機，環都大道與清源南路是未聯網信號機控制，信號機切換方案機制差異較大，且無校時功能，需要人工手動校時。
優化思路

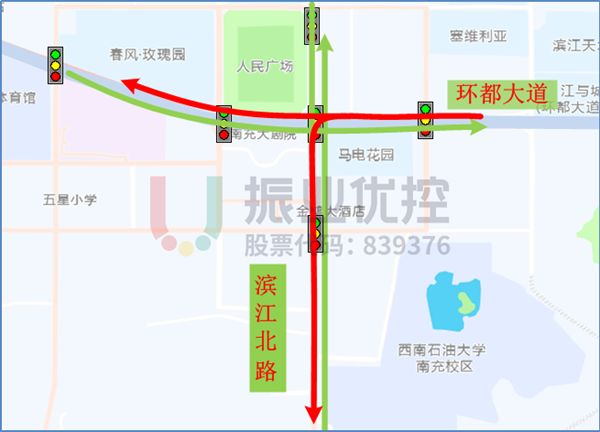

針對路口多向匯合難點，南充交警支隊與交通工程師對環都大道與濱江北路交叉口進行相位調整，協調路段速度，增設掉頭燈，并設計綠波協調方案，滿足東西向雙向、南往北單向、東往南單向的主要流量。
另外，針對路段車流量不均衡問題，可通過統一環都大道與濱江北路路口周期，根據路口放行方式及配時實際情況進行調整，對環都大道與萬年東路路口流量周期進行調整。
優化措施
- 設計協調速度，增設設施，規范秩序

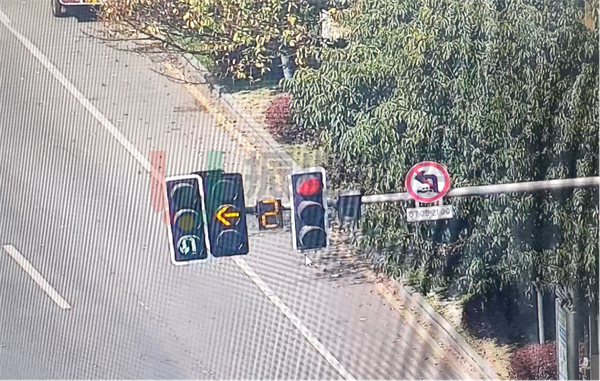

經綜合考慮路線、交叉口特征以及各路段等方面的干擾因素，將環都大道、濱江北路路段設計車速為平均車速53km/h。同時，增設掉頭燈具、路段隔離及電警抓拍設施，規范行車秩序，減少路段延誤。
- 設計綠波帶協調控制方案

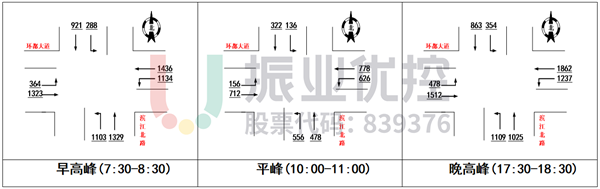

設計綠波帶協調方案需同時兼顧直行綠波和左轉綠波，經實地?cái)?shù)據采集，對關鍵節點環都大道與濱江北路交叉口東西向與南向左轉主要流向進行分析。

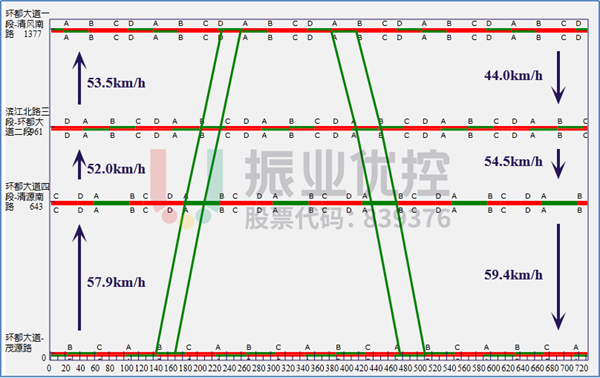

應用綠波帶計算軟件，對環都大道、濱江北路段中7個信號控制路口的協調控制方案進行設計，如圖10所示：
- 統一調整路段周期
環都大道與濱江北路路口統一周期為122s，則環都大道與萬年東路路口采取1/2倍周期方式，即周期調整為61s。
- 定期維護信號機
以周為單位，對環都大道與茂源南路交叉口無校時功能的老式信號機、環都大道與清源南路未聯網信號機進行定期巡查校時、維護。
優化效果
在路口周期相差大、同時兼顧直行和左轉等情況下，通過改變相位、相序等方法進行優化，綠波路段車速及停車次數均有所改善：

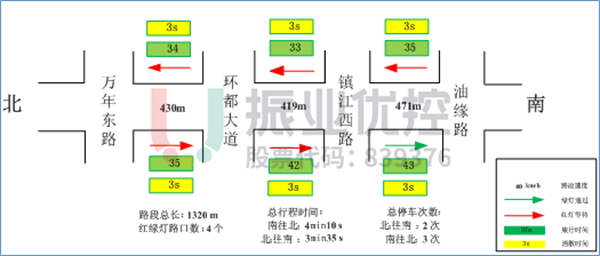

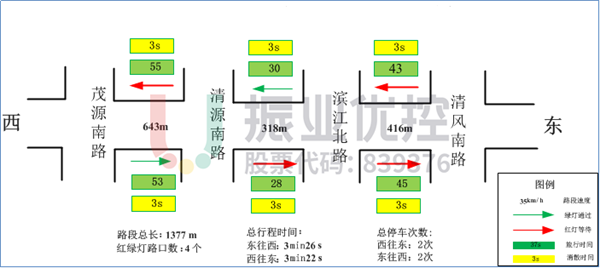

環都大道清風南路往茂源南路方向停車次數由2次減少至0次，行程時間減少141秒；濱江北路萬年東路往油緣路方向停車次數由3次減少至0次，行程時間減少164秒。

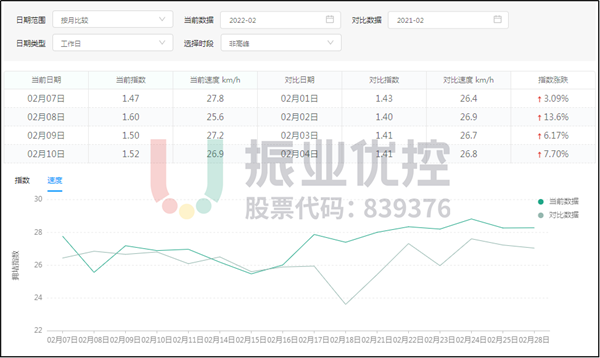

根據互聯網平臺數據顯示，環都大道平均速度由26.3km/h提升至27.8 km/h，提高5.7%。具體情況如下：

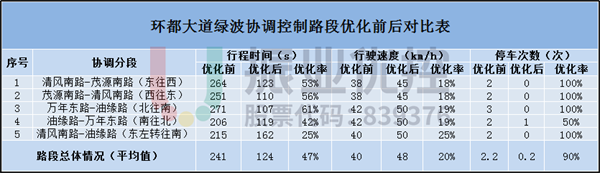

表 2 綠波路段優化對比表
案例小結
在實際應用中，常見的綠波協調有雙向、十字、轉向綠波等模式，本案例中南充交警支隊與交通工程師綜合考慮路段通行需求，聚焦路段流量不均衡問題，對多個路口進行聯動協調控制，把這幾種模式巧妙組合，形成多向合流綠波，實現區域協調目標。
