關鍵詞：干線綠波網、相位差、相序優化、零點路口
本案例通過對城區“三橫三縱”六條干線進行協調優化，有效地提高了城區車輛通行效率及舒適度。在設計方案時對不同路段進行深入分析，總結影響協調效果的諸多因素，采用分段協調控制的思路，沒有盲目把所有路段規劃為統一協調控制，在降低控制難度的同時，減少因全面協調對路口運行的影響。
路段概況
清遠市新城片區是主城區中心區域之一，集中分布著住宅區、工業區、校區、物流園、政府單位等引流點，其中富強路、廣清大道、鳳翔中路為連接往返舊城和市區及過境車輛的主要干道。
清遠大道為清遠市區交通主干道，道路規劃西起許廣高速公路橫荷立交出入口，東至武廣高鐵站；北江路、人民路為清遠市內交通主干道。

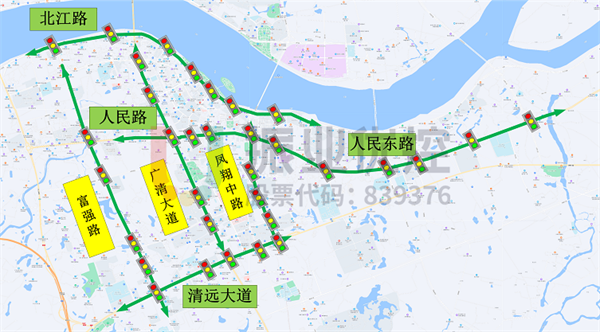

三條橫向綠波路段分別為：清遠大道、人民路、北江路
清遠大道綠波全長2447米,涉及5個路口，該路段為雙向6車道，平峰期路段行駛平均速度為55-65km/h。
人民路實行分段式綠波全長6942米，涉及10個路口，該路段為雙向6車道，平峰期路段行駛平均速度為40-55km/h。
北江路實行分段式綠波全長4778米，涉及7個路口，該路段為雙向4車道，平峰期路段行駛平均速度為40-50km/h。
三條縱向綠波路段分別為：富強路、廣清大道、鳳翔中路
富強路綠波全長3037米，涉及5個路口，該路段為雙向6車道，平峰期路段行駛平均速度為48-58km/h。
廣清大道綠波全長3336米，涉及5個路口，該路段為雙向6車道，平峰期路段行駛平均速度為47-56km/h。
鳳翔中路實行分段式綠波全長2064米，涉及4個路口，該路段為雙向6車道，平峰期路段行駛平均速度為45-55km/h。

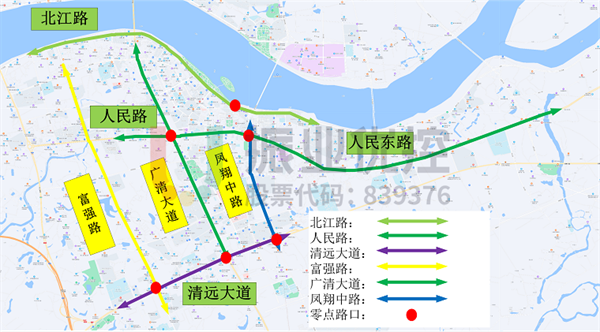

三橫三縱綠波網總里程為22604米，涉及信號控制路口33個。
存在問題
綠波網搭建不同于路段協調控制，需要綜合考慮橫縱綠波整體效果。同時，路網中各路段交通環境有差異，有較大的實施難度。
1.人民路、北江路、富強路路口相隔距離不一，路口間距最長的接近1.2公里，最短間距只有不到320米，對速度控制、相位差設置要求較高。

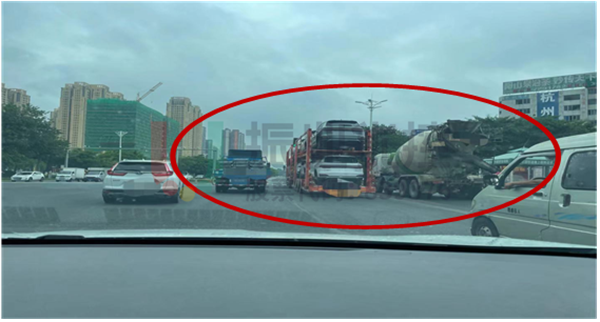

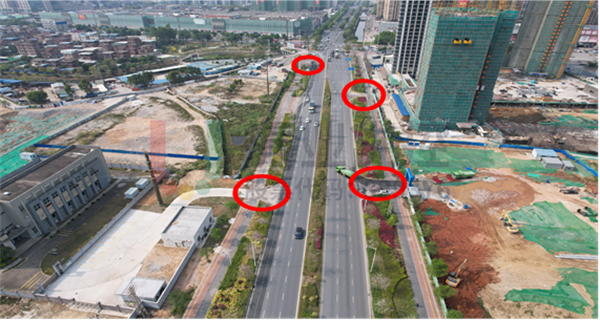

2.富強路、清遠大道新建樓盤和新開路口較多，平峰時段主要行駛以大型車輛為主，起步緩慢、行駛速度下降，導致車頭時距與綠損增大，增加協調難度。
3.鳳翔中路路段鳳翔小學路口設置人行過街按鈕對綠波協調干擾較大，增加協調難度。

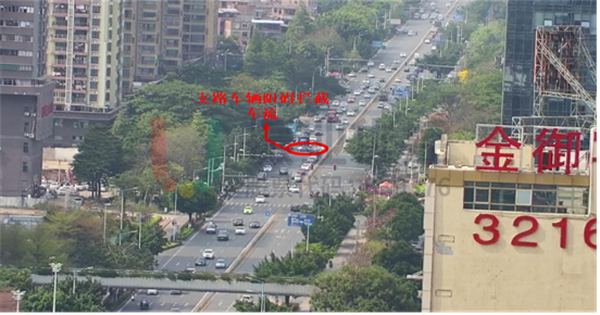

4.北江路、廣清大道、人民東路等路段支路較多，車輛由支路匯入主路影響主路通行，對協調速度控制、相位差設置要求較高。
優化思路
在綠波網的設計上不僅要考慮到各路段的日常車流情況，還要考慮路口間距、行人過街按鈕、支路路口數量等問題。為達到路網協調控制優化的目的，交通工程師通過關鍵路口協調、統一路段周期、設計分段綠波等手段實現各路段路口協調最優化。
優化措施
1.統一公共周期，分段綠波設計
各路段原路口方案采用對放、單放等控制方式，由于路口周期不統一，不利于協調方案設計。對此，在不影響路口正常運行的情況下，統一路口公共周期，并利用協調方向搭接相位，對路口進行相位相序調整，對有行人按鈕路段鳳翔中路，沿線超長路段的人民路、北江路進行分段綠波設計，以達到雙向綠波效果最優化。

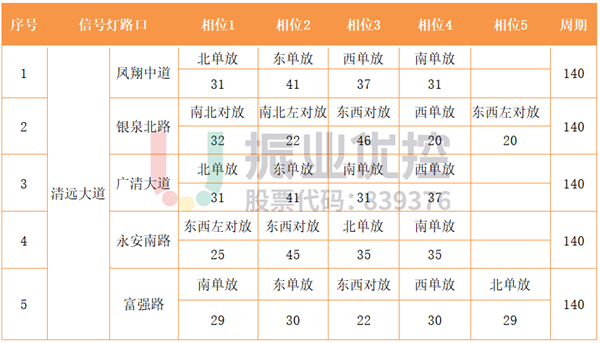

表 1?清遠大道路口相位配時表

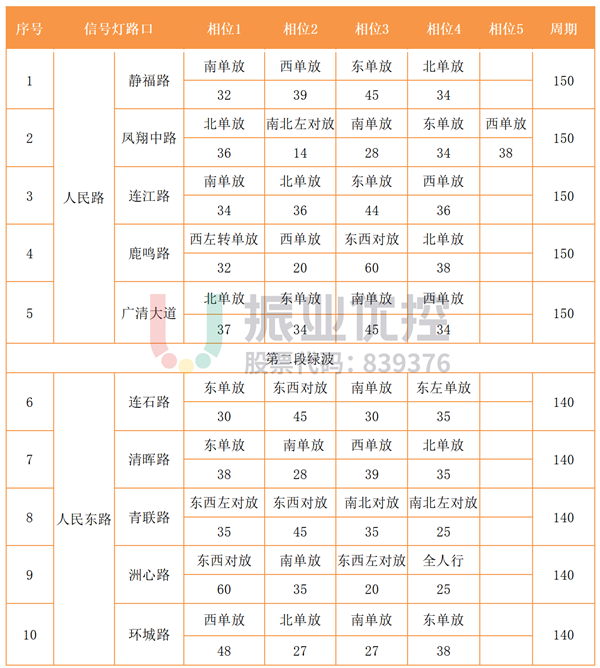

表 2 人民路路口相位配時表

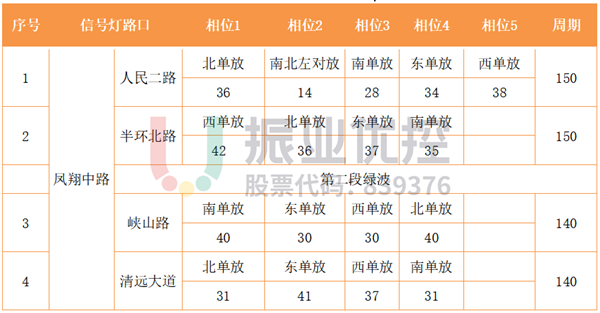

表 3 鳳翔中路路口相位配時表

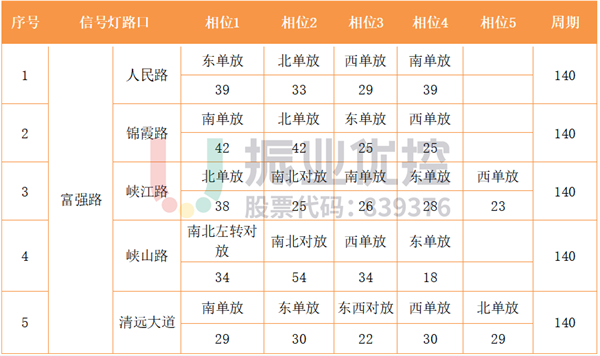

表 4 富強路路口相位配時表

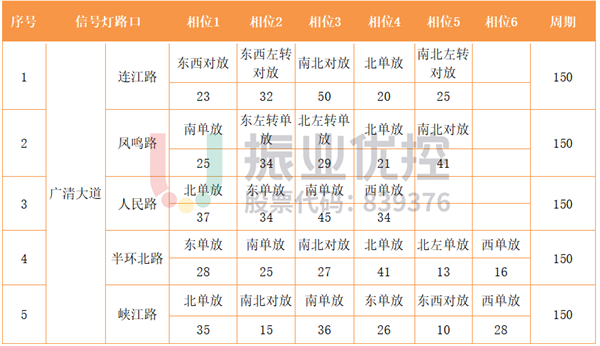

表 5 廣清大道路口相位配時表

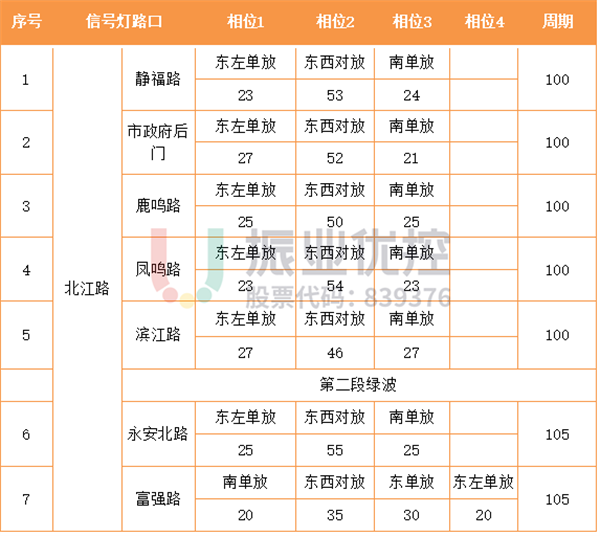

表 6 北江路路口相位配時表
2.?研究路網特點，設置零點路口
根據協調路網中路口間距、周期差異、路段運行情況進行協調分段，保障協調方案下發后，各路口能合理運行。
由于綠波網存在交叉點，故交通工程師在設置綠波時對重點路口（零點路口）的設置也非常講究。廣清大道位于中心城區中軸線，是連接南北的主要干道，日常車流大；人民路沿線分布校區、大型商場、市直機關部門等引流建筑，所以廣清大道和人民路為統一協調路段，將廣清大道—人民路設置為零點路口，其余分段根據路口車流重要程度分別設置廣清大道-清遠大道、清遠大道-富強路、清遠大道-鳳翔中路、鳳翔中路-人民二路、市政府-北江路，共6個零點路口。
3.?精細設計協調速度
為切合實際情況協調方案，交通工程師對路段進行調研，根據路段平均停車等待時長和停車情況，調整方案，保證設計速度與路段車輛行駛情況吻合。
4.?采用智能化工具設計綠波協調方案

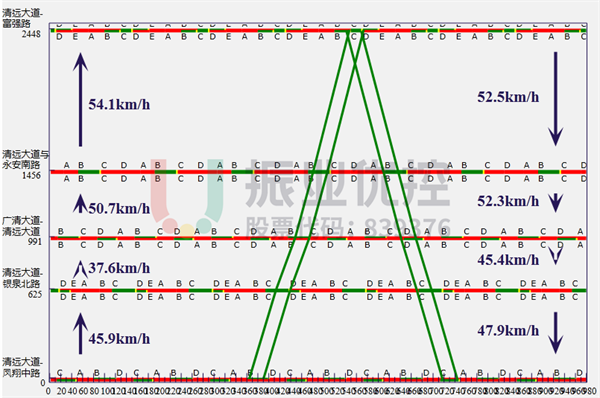

應用綠波帶計算軟件，分別對清遠大道、人民路、北江路、富強路、廣清大道、鳳翔中路等6個路段采集路口數據，設計出雙向綠路協調方案。
協調路段均能實現雙向不停車“綠波”控制，綠路帶寬最大為北江路（富強路-永安北路），帶寬為32s，最小為人民東路（連石路-環城路），帶寬為20s。
優化效果

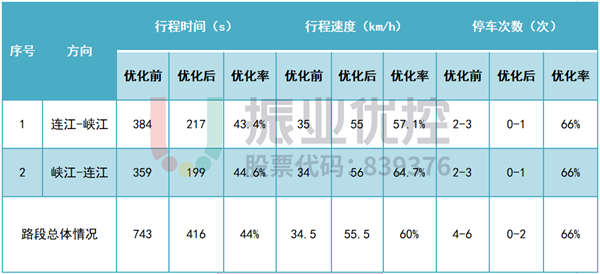

優化后，清遠大道、人民路、北江路、富強路、廣清大道、鳳翔中路通行效率明顯提高，路網整體平均通行效率提高45%。具體情況如下：

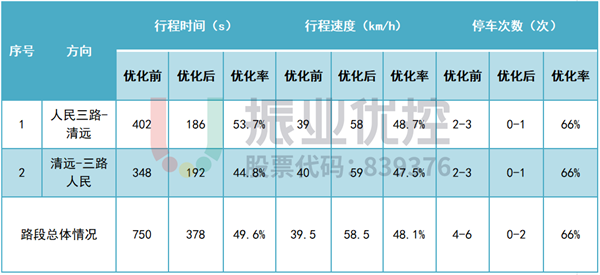

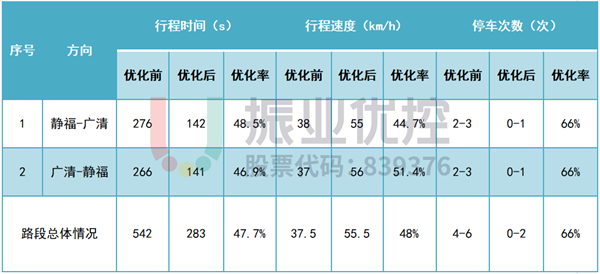

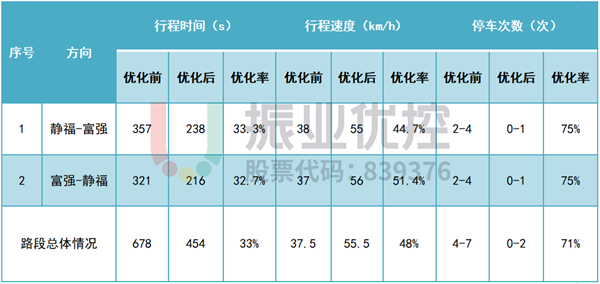

表 7 清遠大道優化前后數據對比
表 8 人民路優化前后數據對比
表 9 北江路優化前后數據對比
表 10 鳳翔中路優化前后數據對比
表 11 廣清大道優化前后數據對比
表 12 富強路優化前后數據對比
案例小結
在本案例中，清城交警大隊和交通工程師針對清城區中心區域日常交通流特點，通過對城區主干道統一公共周期、分段綠波設計、設置零點路口等方式，實現動態交通“點-線”結合，有效提高路口、路網的整體運行效率，成功打造“三橫三縱六干線”綠波網，提高交通參與者的出行體驗。
