關鍵詞：K型路口、交通組織、相位設計、限行、繞行
在日常工作中，交通工程師能接觸到的路口類型各式各樣，其中，K型路口由于其特殊性，在分析需求時，需統籌各方面的因素，對其進行針對性的優化調整。

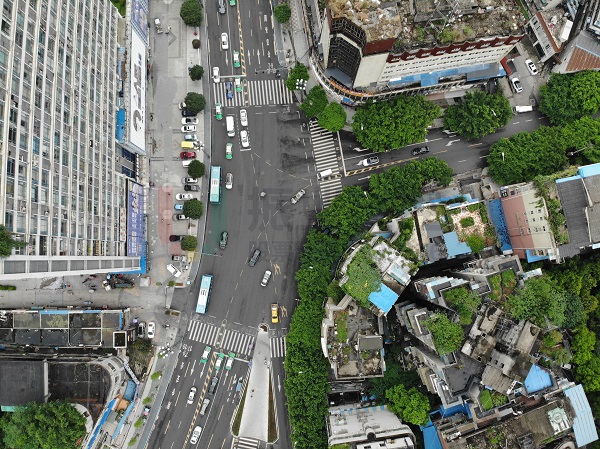

K型路口，顧名思義，是路口形狀結構與英文字母“K”相似的路口，與X型路口極其相似，但存在局部特征，可以理解為X型的一種細化分支。
K型路口一般車流主方向為同側的“K”字豎線方向，成近180度，兩條支路分別從同側匯入主路，成直角或銳角分布。這類路口容易引發行車視線問題，并由于接入支路方向車流的匯入，主流方向車流會受到較大影響。
為更好地了解K型路口的特點及其解決方案，實戰專家甘霖將引用實際工作中遇到的典型案例，與大家進行交流。
路口概況

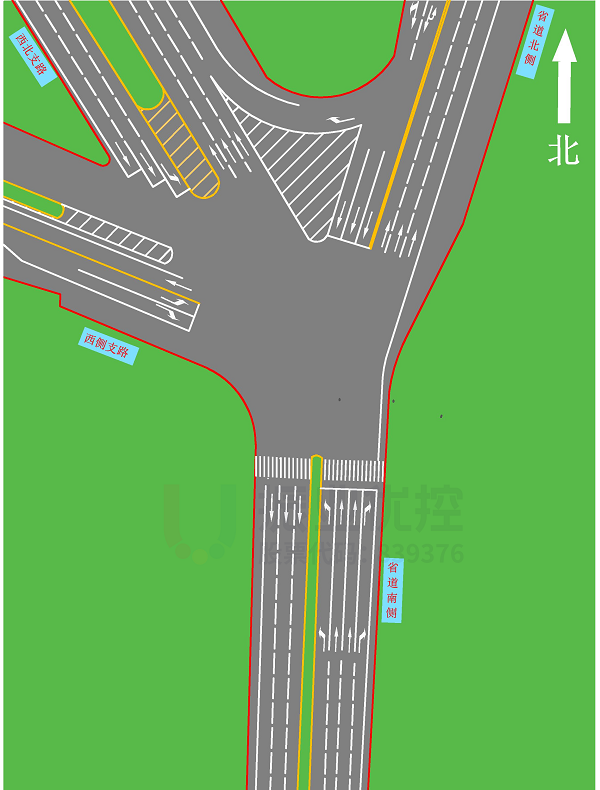

案例路口為某市高速出入口路口，南北向為省道，往北進入高速，往南返回市區。西向為通往西北向的分支，且由于西側出口目前為施工占道狀態，故西進口占用一車道作為出口道使用。日常南北車流量、西北左轉往北車流量均較大，南往西北非機動車較多。
存在問題

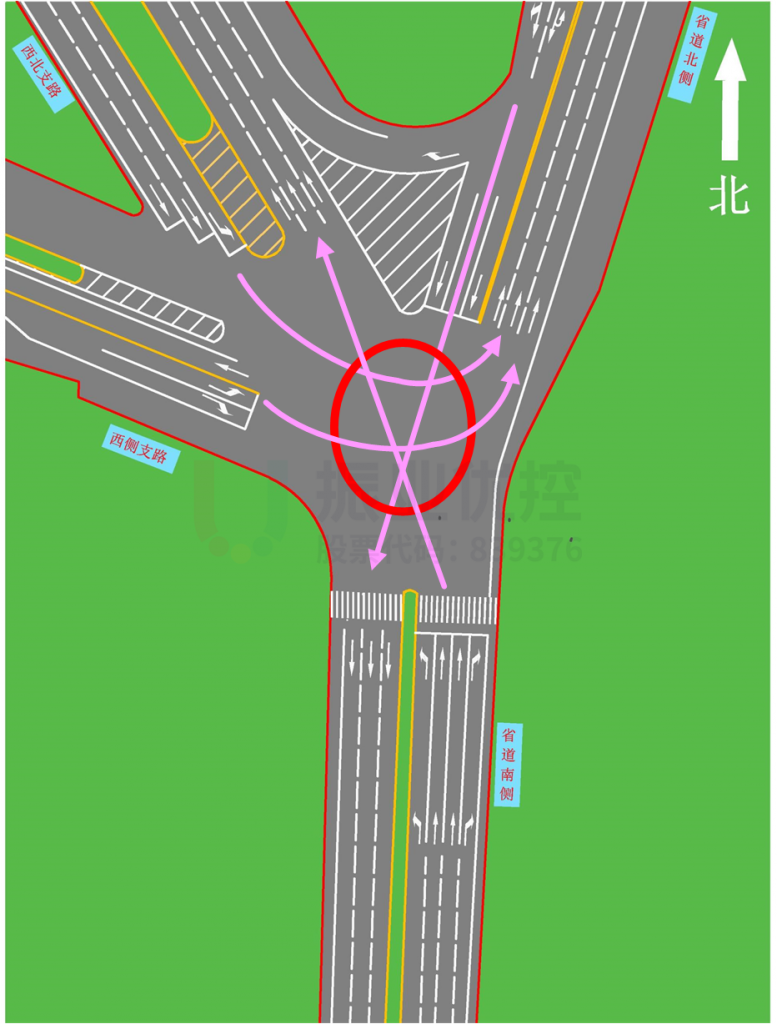

- 問題1：機動車多流向交織，存在安全隱患
由于路口未修建信號燈，過往車輛爭搶通行。特別是西北進口左轉至北出口，即西北往北側進入省道方向車流量較大，稍有不慎，即會發生交通事故。
- 問題2：非機動車通行難度大，存在嚴重機非沖突
南往西北有較多非機動車通行，日常流量大。但其途徑路徑需跨越多條車道，存在嚴重機非沖突。
設計思路
綜合路口情況，現提出3種綜合整治思路：
- 思路1：限禁部分流向，建立待行區，允許部分沖突存在

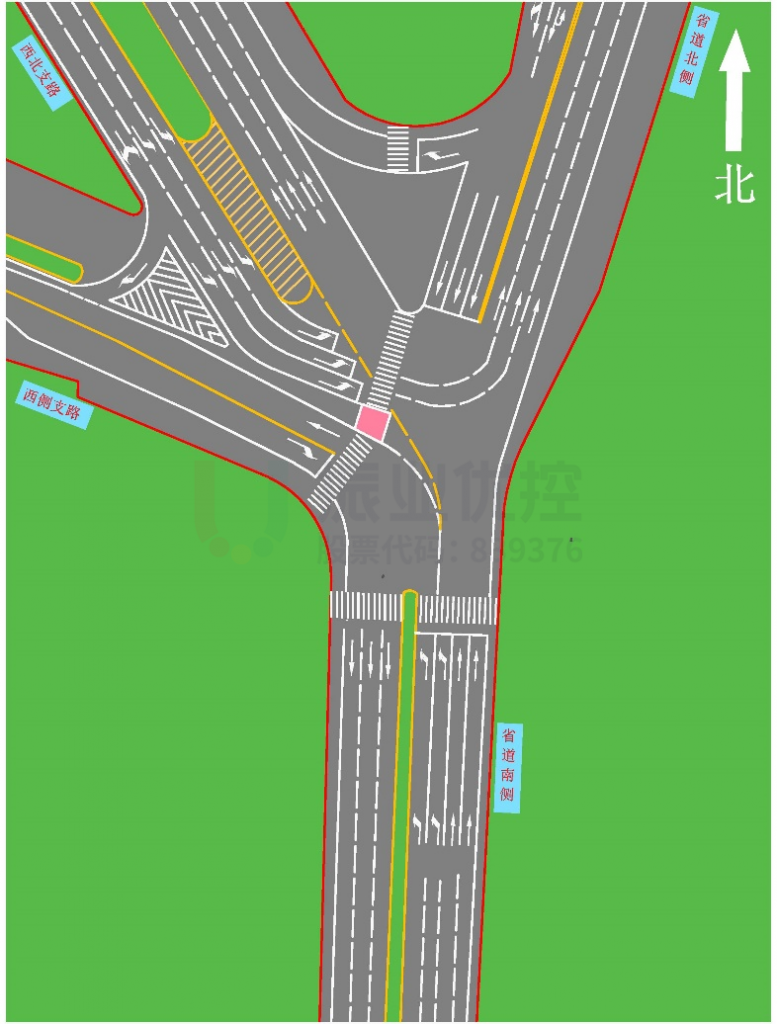

渠化方案：禁止北往西右轉方向車流，該車流需經右轉渠化前往西北出口掉頭后右轉，繞行進入西出口；禁止西左轉往北出口方向車流，該車流需提前繞行；增加南進口直行機動車待行、西進口左轉機動車待行區、西北進口左轉機動車待行區，設置待行屏；增加南進口非機動車左轉待行區，非機動車跟隨左轉機動車燈通行；西北進口需設置二次過街，西北往南非機動車跟隨行人過街；調整路口車道功能設置，增加相應交通標志。
相位方案：在允許沖突的情況下，路口可采用三相位設計，增加路口通行效率。西北進口直行方向采用遲啟動的方式（5~10秒），減少匯流沖突；在南單放相位后，設置一定的清空時間，防止交通事故的發生。
優勢：
此方案著重考慮行人與機動車的通行需求，同時兼顧了非機動車的通行效率。
注意：
建設非機動車等待區后，需同步規范左轉非機動車。當南側行人燈亮紅燈時，應禁止左轉非機動車繼續進入路口，讓其等待下一個綠燈通行。
- 思路2：沿用思路1限禁思路，建立非機動車待行區

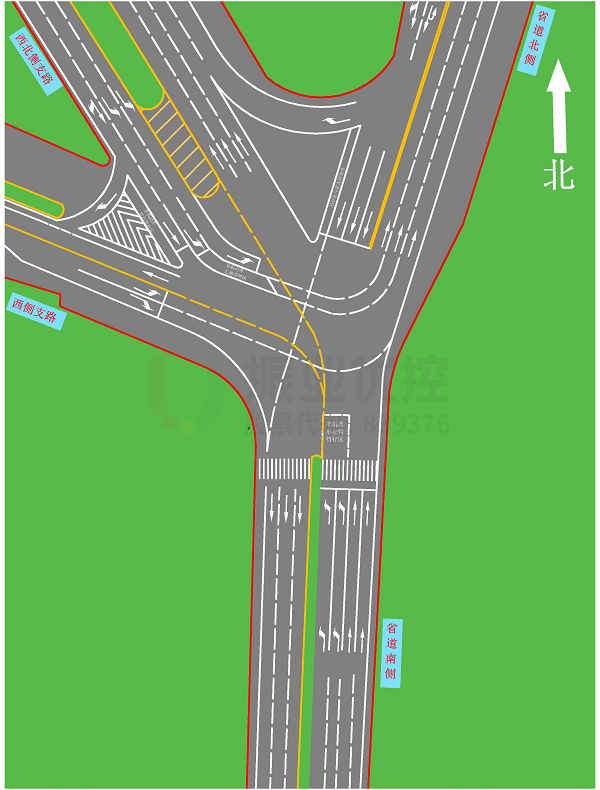

渠化方案：禁止北往西右轉方向車流，該車流需經右轉渠化前往西北出口掉頭后右轉，繞行進入西出口；禁止西左轉往北出口方向車流，該車流需提前繞行；增加南進口非機動車左轉待行區，跟隨左轉機動車燈通行；增加西北進口非機動車左轉待行區；調整車道功能，增加相應交通標志。
相位方案：在允許沖突的情況下，路口可采用三相位設計，增加路口通行效率。西北直行方向采用遲啟動的方式（5~10秒），減少匯流沖突；在南單放相位后，設置一定的清空時間，防止交通事故的發生；南左轉機動車、西北左轉機動車實施遲啟動，對后續到達路口的非機動車進行攔截，等待下一個綠燈通行。
優勢：
著重考慮了非機動車通行，兼顧機動車通行。
注意：
此方案為考慮行人較少情況下的設計，同時亦需加強對非機動車的引導。西南進口通過路口時間較長，存在一定尾車沖突。
- 思路3：充分利用道路條件，實施區域繞行，減少沖突流向

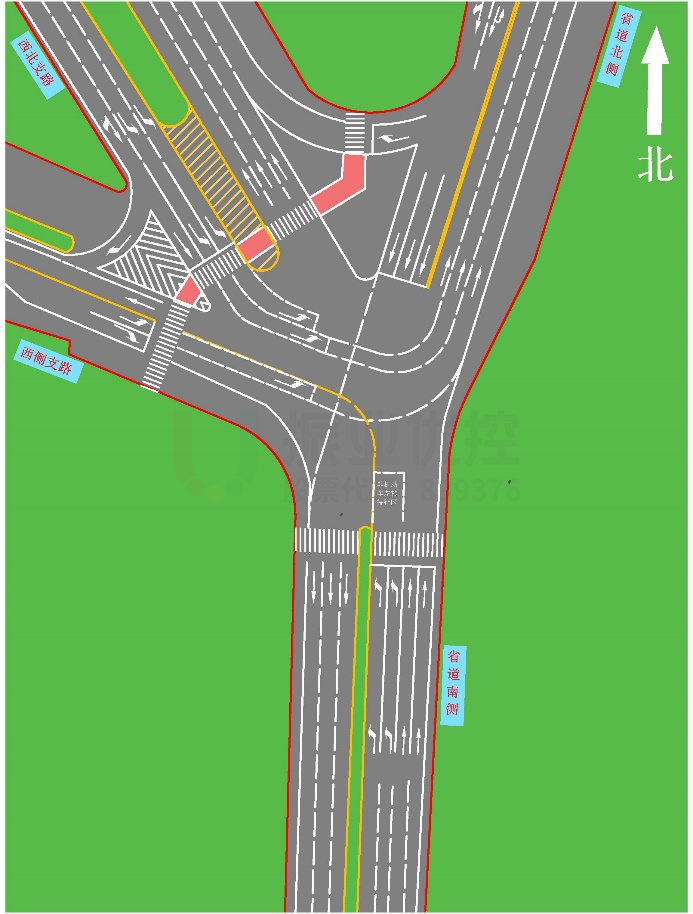

渠化方案：建立繞行機制，充分利用路網條件，西北進口僅左轉，西進口僅右轉，北進口僅直行，允許西右轉合流沖突；西北進口設置二次過街，非機動車跟隨行人過街通行；調整車道功能，增加相應交通標志。
相位方案：路口可采用三相位設計，確保南往西北方向車流通行；在南單放相位后，設置一定的清空時間，防止交通事故的發生。
優勢：
兼顧考慮了機動車、非機動車及行人通行，大幅縮短了行人過街距離，同時也確保了機動車通行；且沖突較小，安全性更高；節約部分成本，不需設置待行區燈具。
注意：
此方案為有充分繞行條件的路網設計，同時亦需加強對非機動車的引導，使其跟隨行人通行。
總結
綜合上述K型路口的三個優化方案來看，每一種方案都對應著不同的場景需求。思路1更貼近“行人與機動車”的通行需求；思路2更貼近“非機動車與機動車”的通行需求；思路3則是在權衡各方需求的條件下，平衡通行安全的需求。同時，對比三種思路，其實都離不開限行、繞行的整體思路。
如何有效解決不同場景下相似的問題，是交通工程師的重要研究課題，做到追根溯源，抽絲剝繭，從看似繁雜的邏輯中抓住核心需求，才能更快應對千變?nèi)f化的交通狀況，才能更好解決群眾的出行問題。
