“綠波”在城市交通中非常常見，它有提高道路通行效率、減少停車等待時間、節能減排、降低污染的作用。接下來讓我們跟著攻城獅一起到溫州，看看他們?nèi)绾斡谩熬G波”奏響“城市交通協調曲”。

路口概況

甌江路總長6000多米，南北兩側是銀行、酒店、會所、公園等場所以及沿江防洪堤景觀帶。本次優化的路段為環城東路至惠民路，全長3460米，共10個路口，雙向5-6車道，設有機非隔離，道路雙黃實線分隔，基礎交通設施完善，道路限速50km/h。

圖1?甌江路協調路段10個路口分布圖

表1 甌江路協調路段10個路口情況表

存在問題

1.全路段實施單向協調控制

在行駛過程中，經常出現連續幾個路口停車現象，這較大地影響了行車速度，降低了駕駛員的舒適感。

2.路段之間行駛速度有差異

以甌越大橋?yàn)榻缫詵|至惠民路段，車流量較少，平均車速較快，而以西至安瀾亭路段車流量有明顯的增多，行車的速度緩慢。

優化方案

1.統一公共周期

通過調研,確定關鍵交叉口為甌江路-惠民路，平峰協調周期為120s。

2.更換相位順序

在不影響到路口正常運行的情況下，調換甌江路-東明路路口的相序，以達到最優的綠波協調效果。

3.精細設計協調速度

為了切合實際情況，攻城獅在設計協調方案時，針對該路段為單位設計不同的協調速度，以滿足車輛的實際速度需求。

圖4 協調速度示意圖

4.采用智能化工具協調時距圖

利用振業優控自主研發的綠波帶計算軟件，對望江東路-環城東路至甌江路-惠民路的平峰時段雙向協調控制方案進行設計。

圖5 甌江路綠波

優化效果

表2 溫州大道平峰時段運行效果評測表

通過本次優化，望江東路-環城東路往甌江路-惠民路方向行程時間節省約162s，平均行駛速度提高約43.4%，停車次數減少5次；甌江路-惠民路往望江東路-環城東路方向行程時間節省約3s，平均行駛速度提高約1.8%，停車次數減少2次。

案例小結

本案例通過調換部分路口配時方案相序，在不影響路口的情況下達到雙向不停車的綠路協調效果，盡可能提高主干道的通行效率，方便了市民的出行。

現在，越來越多城市路段使用綠波，甚至是全天綠波，然而全天綠波并非每時都適用。在進行路段緩堵中，全天綠波方案對于一些車流量小的地市、縣級城市是比較適合，但在許多車流量大、路段條件較差的大城市，全天綠波反而可能會加劇路段擁堵，綠波的設置反而華而不實。接下來就讓攻城獅帶我們?nèi)ンw驗一下如何合理使用綠波。

學府路是昆明市一條貫穿東西的單行主干道，往東連接小菜園立交橋通往環城北路，往西連接黃土坡立交橋通往西二環，作為連接一環與二環的中軸路，地理位置尤為重要。路段周邊分布著昆理工大學、民族大學、開放大學、冶金學院四所大學，全天流量較大，且路段附近正在進行地鐵施工，大面積的占道施工大大增加了路段的通行壓力。

圖1 學府路路段地理位置圖

1.地鐵圍擋施工，車道占用嚴重。學府路進行地鐵施工，部分路段車道占用面積超過50%，僅有兩條車道可通行。

圖2 地鐵施工占道

2.早晚高峰車流飽和度大，車流易積壓。學府路為單行車道，東往西僅能公交車通行，且周邊為學校區域，高峰時車流易積壓，難以消散。

圖3?車流嚴重積壓

3.停車次數多。通過多次路口測試結果統計，西往東7個路口平均停車3次，停車次數較多，行車體驗感較差。

1.重新劃分時段，調整配時。路段間車流量不穩定，變化較大，針對該問題，采用精細化劃分時段，設置早高峰、早平峰、午平峰、晚高峰、晚平峰、夜間低峰方案，確保每個路口運行不少于6套配時方案。

2.設置不同時段協調方案。早晚高峰路段車流量大，難以實現綠波，采用協調實現蓄水式放行；平峰時段車流量相對較少，對路段7個路口實施綠波方案。

圖4?平峰路口周期及相位差參數

圖5 平峰綠波協調示意圖

經攻城獅妙手回春，學府路虹山北路至小菜園立交路段停車次數由3次減少為1次，平均行駛速度由40km/h提升為45km/h，全程行駛時間由原來10分鐘減少為6分鐘，為通行該路段的廣大市民節省了出行時間。

接下來通過一個視頻更直觀展現優化后的效果→→

同時，為了更好呈現學府路的平峰綠路效果和早晚高峰的協調效果，攻城獅評估了高德地圖提供的大數據。優化前（8月）平均擁堵指數為1.55，優化后（10月）平均擁堵指數為1.28，優化后擁堵指數下降約17.4%。

圖6?優化前后高德數據評估

本期的黑板報我們的攻城獅就根據路段平峰車流量小的特性，對學府路進行平峰綠波設置，而早晚高峰采取緩堵的協調設置。因此綠波設置應該因時制宜、因地制宜，只有適合的才是最好的。

話說，有的路口全天只運行一套方案，半夜出門過馬路都需要等半天，這樣的路口不塞人的心也塞，不禁感慨，人與人之間最遙遠的距離莫過于，我們能看見彼此，你在路口的一邊，而我在路口的另一邊，今天又是“翻山越嶺”的一天~

那么這個困擾廣大人民群眾的問題又是如何解決的呢？接下來就讓攻城獅帶領我們“跨過山和大?！?，“穿過人山人?！卑?！

廣電局路口位于赤壁市赤馬港城區，是河北大道與陸水湖大道相交形成的路口，是新、老城區重要的連接點。河北大道沿線分布大量的企業、單位，而陸水湖大道周圍則分布大量住宅區。該路口7：40-8：40與17：20-18:40這兩個時間段出現明顯的潮汐現象，四個進口車流量全天差異較大。

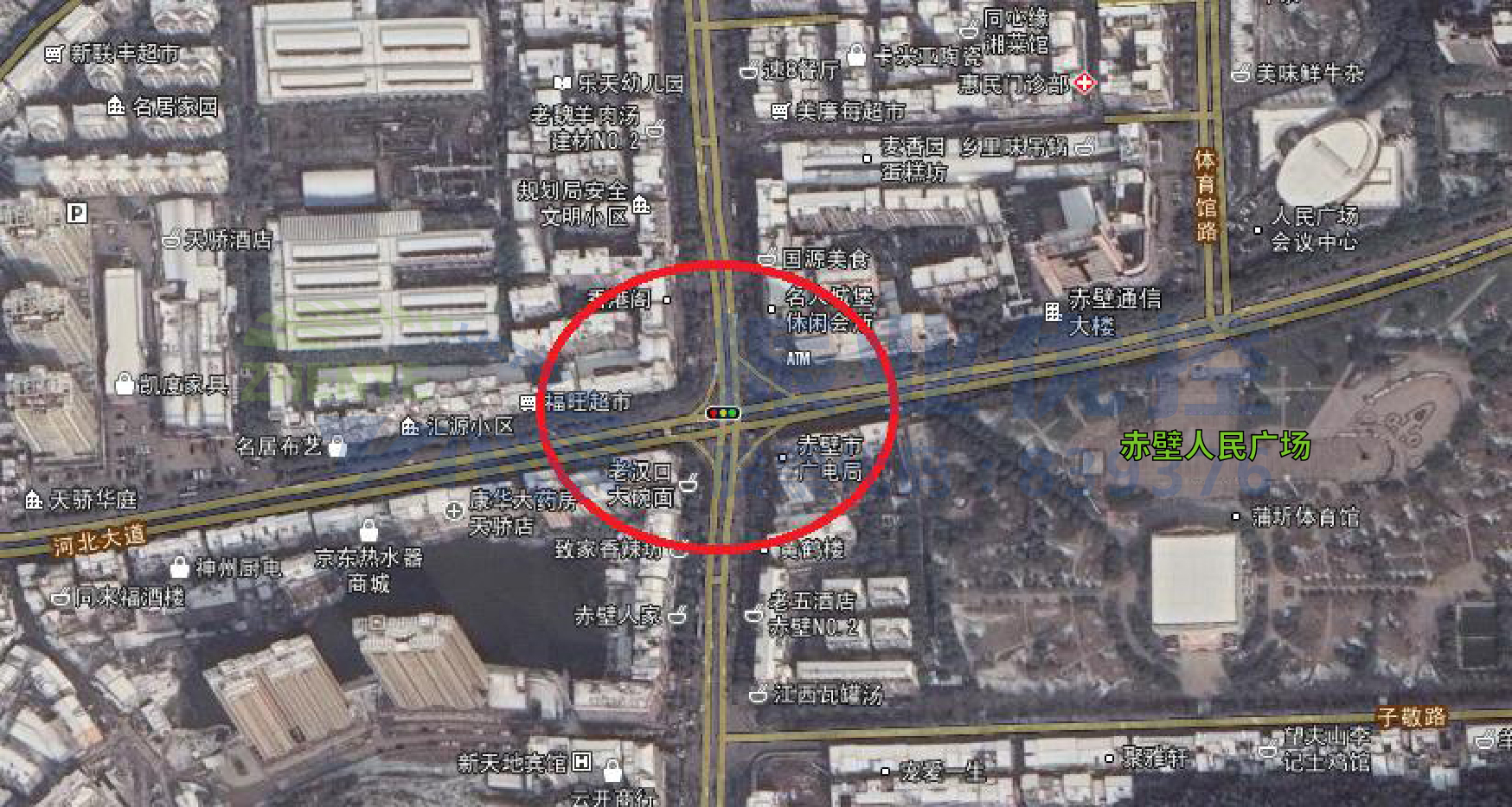

圖1 廣電局路口地理位置圖

1.路口全天實施一套放行方案。導致平峰、低峰時段出現長時間的綠燈空放現象，而高峰時段路口則嚴重?fù)矶?，極大影響居民出行的舒適度。

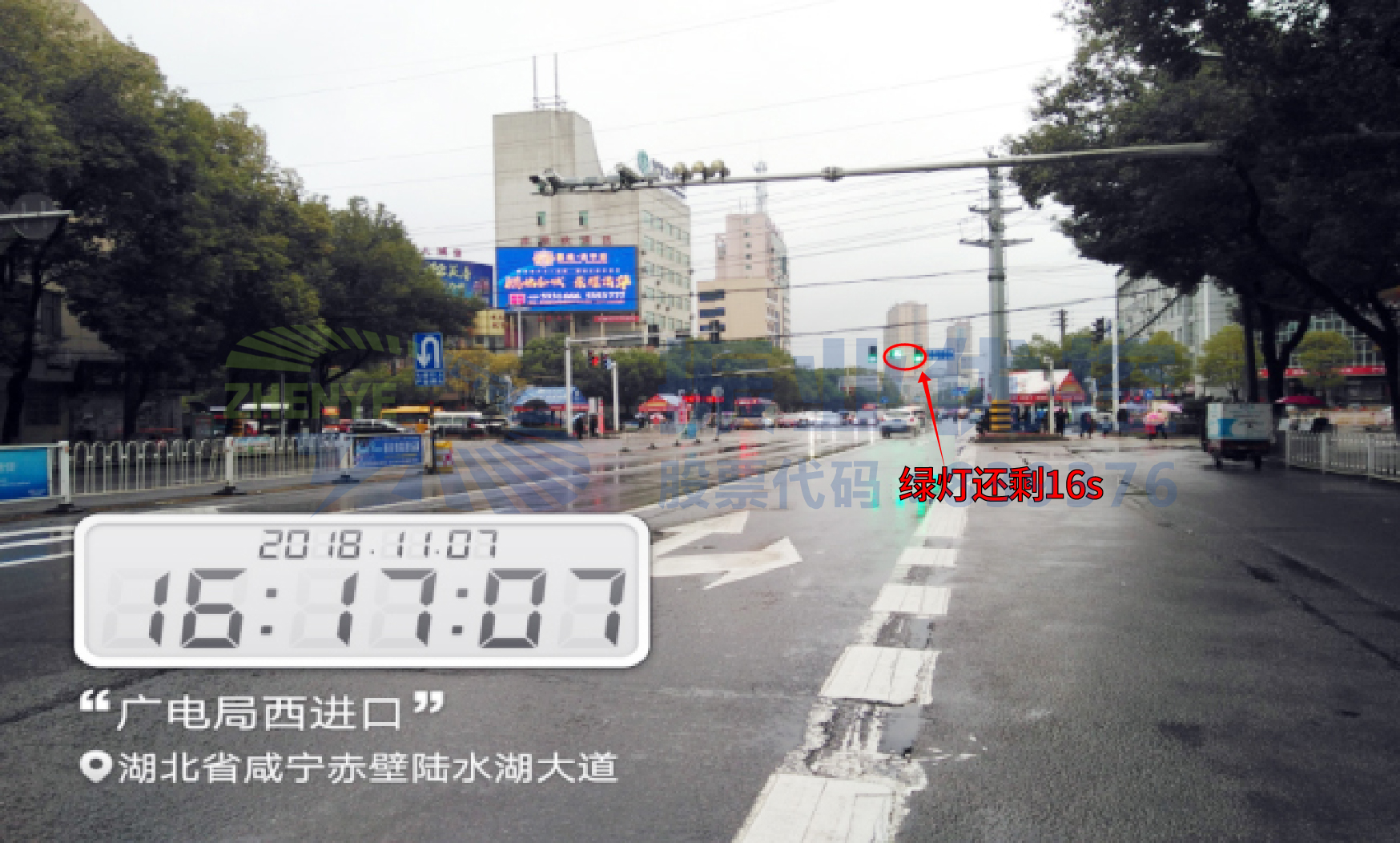

圖2 平峰時段路口空放現象

2.東左轉尾車滯留，阻礙南進口車輛通行。該路口不是標準的十字路口，南出口車道較窄，而大量左轉車輛進入，導致尾車滯留較多，排空較慢，嚴重影響南進口直行的有效綠燈放行時間。

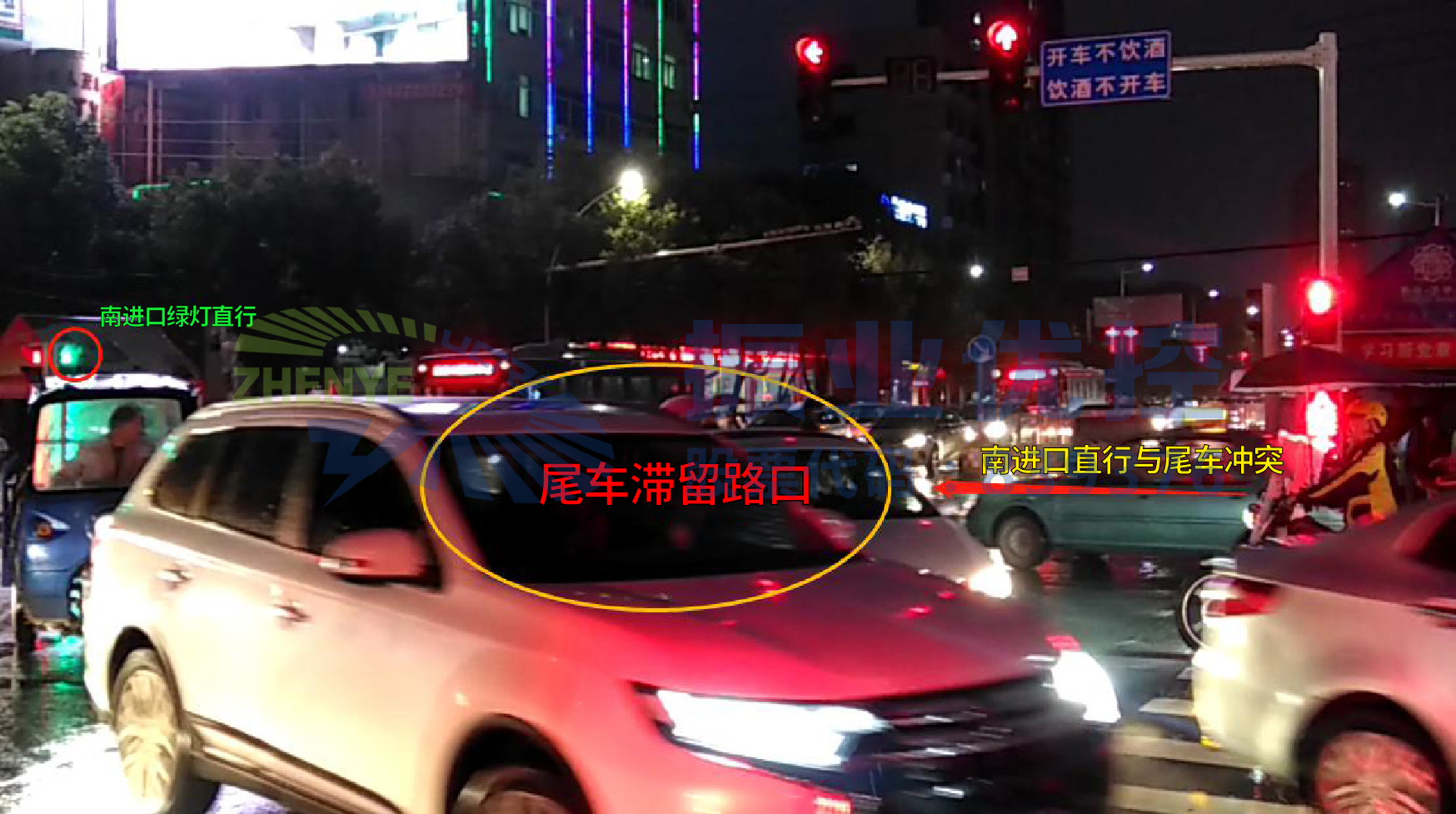

圖3 尾車滯留現象

1.精細調整配時。將路口全天分為低峰、平峰、高峰等8個時段，確保路口最大周轉效率，降低路口空放時間與高峰排隊等候時間。

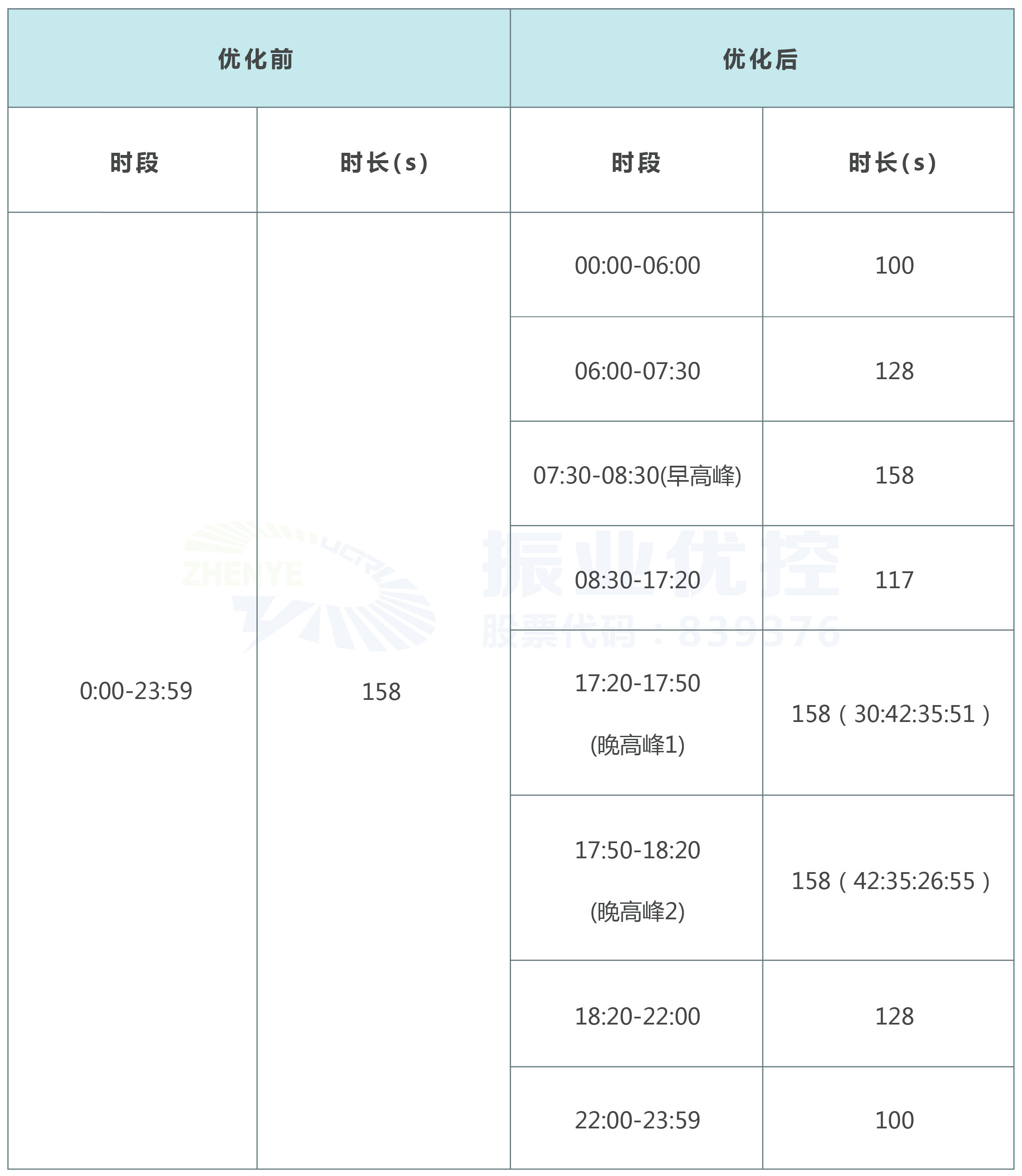

表1 優化后配時方案表

2.設置東進口單放相位全紅時間。通過設置全紅時間來控制尾車，進行有效清空，減少路口沖突，提升路口轉換效率。

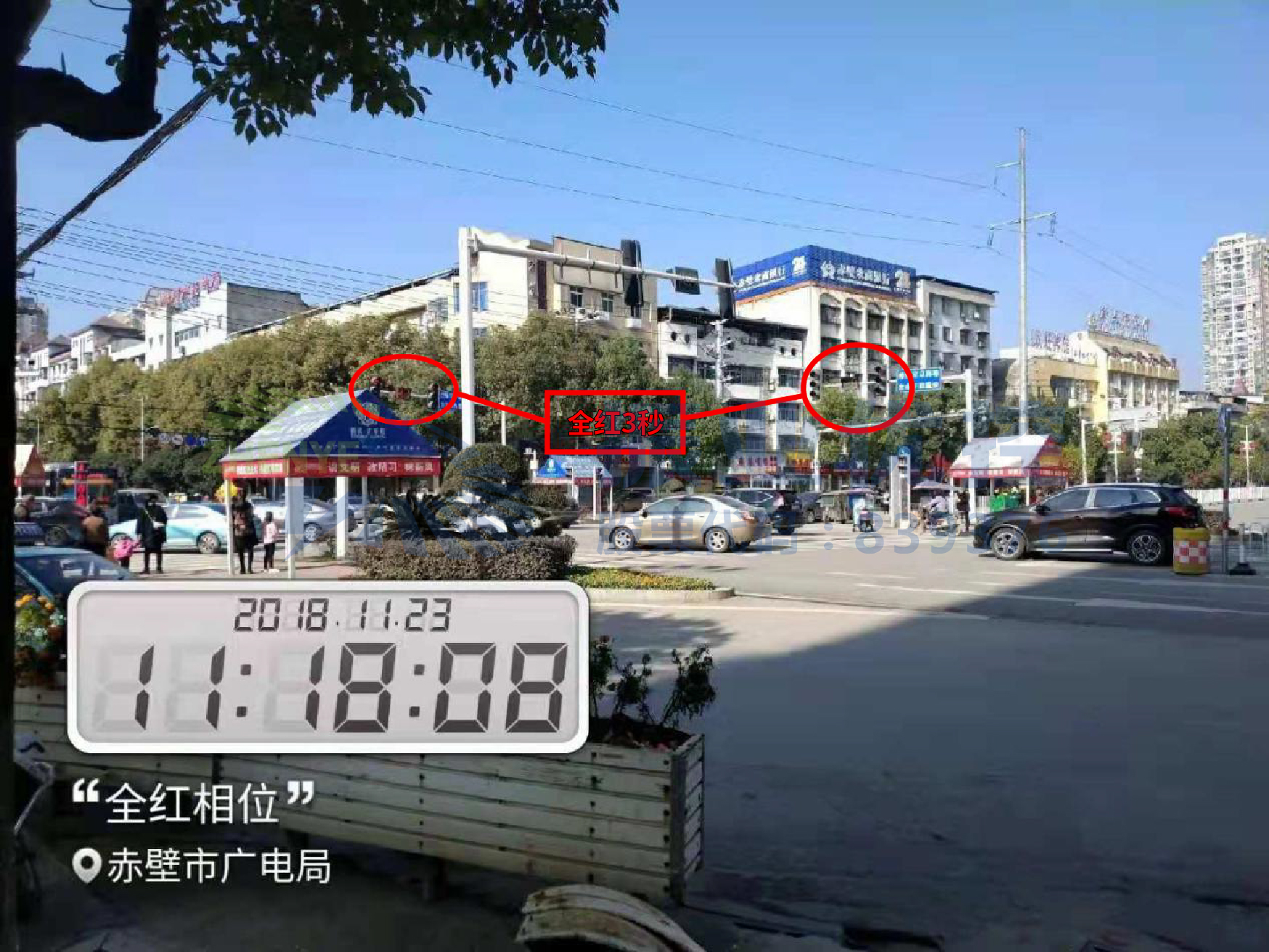

圖4 東進口實施全紅相位放行

通過本次優化，高峰時段東往南方向左轉車輛停車次數從3次降為1次，路口通行效率提高。東進口10分鐘通行流量從170pcu提升219pcu，提高28.9%。路口各進口方向均能實現一次排隊通過。

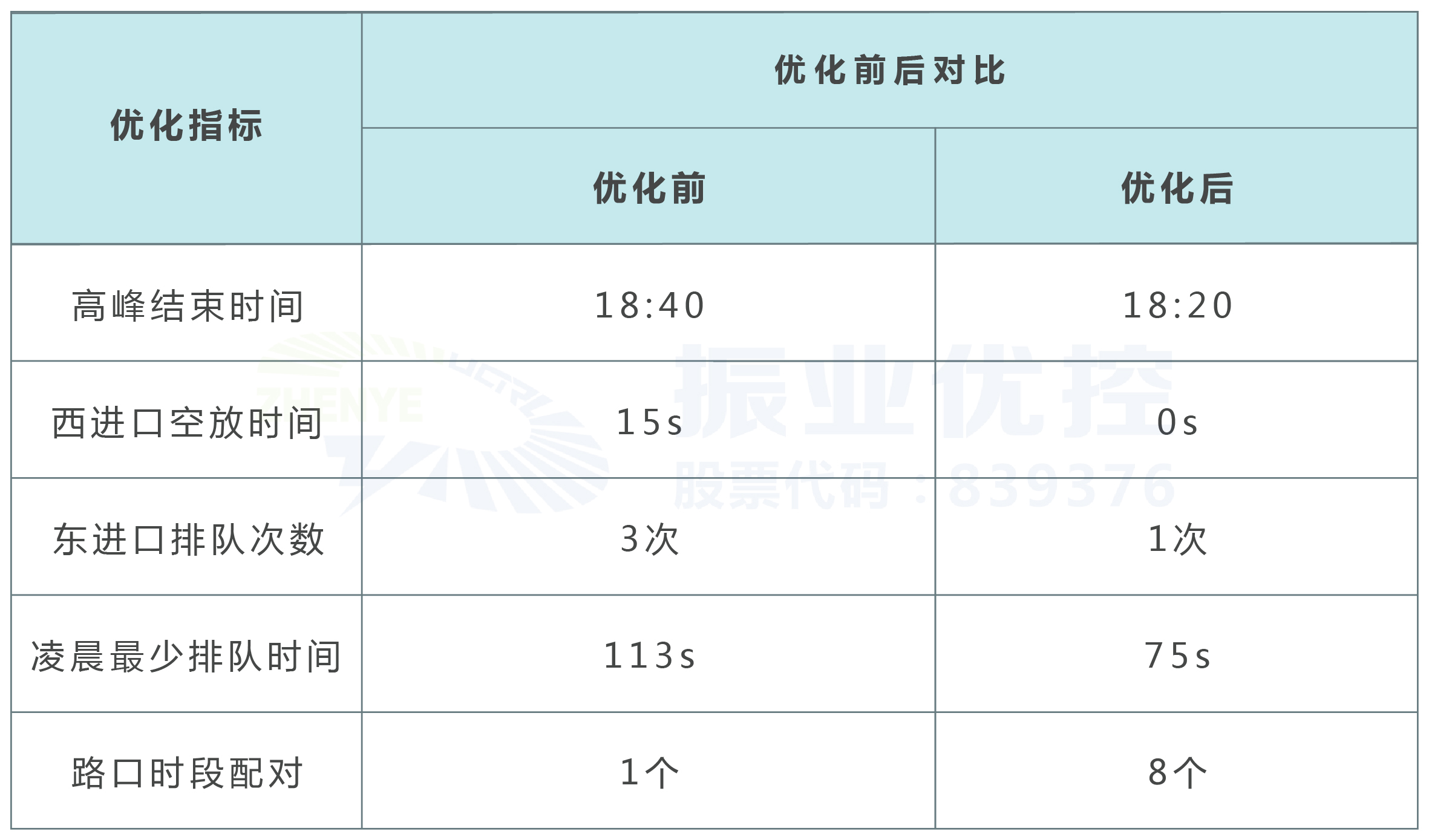

表2 路口優化前后情況對比

接下來，黑板報君將通過優化前后的對比視頻給大家更直觀地展現優化效果：

首先是優化前路口晚高峰的交通情況：

接下來是優化后路口晚高峰的交通情況：

本案例通過精確劃分全天各時段運行方案，最大限度提高了主干道東左轉通行效率，較大程度地減少了東左轉向停車次數，減少紅燈等待時間，提升駕駛員行車舒適度。

在后期的優化中，攻城獅將根據路口、路段的交通流特點、排隊長度等綜合情況，適當微調周期。在保證東往南通行效率較高的情況下兼顧其他方向通行效率，提高整個區域的綜合通行效率和綠燈時間利用率。

話說近日，武林高手攻城獅云集非聯網近距離路口，為解決路口交通問題出謀劃策。據說高手一放大招，瞬間兩大路口天下太平，車輛瀟灑通過，不留下一片云彩，skr~~。

究竟是何招數？竟有如此神通？且看下文分解。

長江三路-新立河?xùn)|路、長江三路-新立河西路兩大交叉口均位于濱州市濱城區市西街道，西側為新立河西路、東側為新立河?xùn)|路，中間由新立河橋相連，沿途大多為住宅區。兩大交叉口相隔約117米，均設置了非聯網信號燈，車輛通行過程需連續停車，影響了市民的出行體驗。

圖1 兩大短距離路口地理位置圖

圖2 長江三路-新立河?xùn)|路路口信息圖

圖3 長江三路-新立河西路路口信息圖

1.交通基礎設施未完善。因交通基礎設施陳舊，信號機無法進行聯網協調控制。

2.信號機配時方案不合理，未精細劃分時段。通過對信號機及全天車流的調研發現，信號機全天執行單一方案，而全天車流主要以東西直行車輛為主，配時方案與車流量嚴重不匹配。

圖4?長江三路-新立河?xùn)|路流量流向圖

圖5?長江三路-新立河西路流量流向圖

表1 優化前的配時方案

3.短距離路口之間需多次連續停車，市民出行體驗差。經調研，兩路口間距為117米，高峰期由東向西方向平均排隊長度為10輛，平均每次路段行程時間為1分32秒，平均等待時間57秒，等待時間約占路段行程時間的三分之二；西向東方向平均排隊長度為8輛，平均每次路段行程時間為1分24秒，平均等待時間52秒，等待時間過長，造成市民行車體驗較差。

1.保留全放方位。根據全天車流量統計得出，東西直行方向?yàn)橹饕嚵髁飨颍媳狈较蚋叻鍟r(shí)段并無嚴重車流沖突，因此，保留全放相位。

圖6 相位設計圖

2.統一兩大路口運行周期，優化配時方案，精細劃分時段。根據全天車流量的調研，精細化時段，分出早-平-晚-低四個時段，并對配時方案進行優化調整，確保主要流向車輛有足夠的通行時間，同時減少其他相位的空放時間，提升運行效率。

表2 優化后兩大路口配時方案

3.統一校準時鐘，方案同步下發運行。通行車輛不停車的關鍵在于兩信號機的同步運行。所以，要做到時鐘及方案的同步，讓誤差縮減至最低。

經優化，車輛均可全天不停車通過兩大短距離路口，不僅提高了通行效率，節省大量等待時間，而且行車體驗大大提升。

表3?長江三路-新立河?xùn)|路路口優化前后通行能力對比

表4 長江三路-新立河西路路口優化前后通行能力對比

表5 優化前后行車時間對比

通過本次優化案例，我們的攻城獅發現，在車輛需經過多次停車方可通過兩大短距離路口，且兩大路口信號機設備不支持聯網的情況下，通過統一兩大路口的運行周期，精細化分時段，校準時鐘和配時方案的同步下發，依然可以實現“不停車”通過短距離路口的效果！

“左刺拳，右直拳，左勾拳，K.O！”

在拳擊比賽中，拳擊手進攻時常常利用各種單一拳法的組合連續攻擊，使對手顧此失彼，從而擊中對手！今天，在路口優化中，攻城獅也利用這樣一種“組合拳”的形式將路口擁堵問題K.O。那么優化過程中的“組合拳”包括什么呢？

路口概況

莆田市區的溪南路口位于荔城大道與溪南路交叉處，路口南北走向?yàn)槔蟪潜贝蟮?，是進出城的主要車流方向，東西走向?yàn)橄下?，由于東進口正處于施工狀態。目前將路口封閉為T型路口。該路口周邊分布住宅小區、公園等，人流量較為集中，存在較大的人車沖突。

此外，該路口與下游路口距離較近，間距為260米，容易出現車流回溢現象。因此，該路口一直采用黃閃的放行方式控制。

圖1 路口現狀示意圖

問題調研

從路口的基礎信息、現行控制方案、運行情況數據等方面進行綜合分析，總結出路口存在的問題有：

1.路口全天候黃閃，存在機非沖突的安全隱患。然而一旦啟動紅綠燈，就會出現擁堵回溢的問題。

2.溪南路口的支路車流較少，容易出現空放或者行人過街不足的情況。路口的南北側行人過街距離較長，約30m。

3.溪南路口與下游路口的周期不協調。北進口右轉車道時常處于空放狀態，而北進口掉頭口封閉，導致車輛前往路口掉頭，并占用直行車道，降低了路口的通行效率。

圖2 北進口右轉車道空放

4.路口東進口出于施工狀態，影響車輛的正常通行。路口并未用圍欄將東進口進行封閉，導致北進口車輛強制左轉的情況。

圖3 東進口施工未用護欄進行封閉

優化方案

1.通過增加南進口“搭接相位”，保障北側行人的安全過街，解決黃閃時人車沖突的安全隱患。

圖4 優化前相位圖

圖5 優化后相位圖

2.采用“重復放行”的放行方式。縮短車輛的排隊長度，提高車輛通行效率，從而解決車輛回溢問題。

3.將溪南路口與下游路口進行綠波協調設置。減少車輛的停車次數，提高路口的通行效率以及防止回溢。

圖6 溪南路口與下游路口綠波帶圖

4.合理劃分時段，設計精細配時方案。根據實際車流量不同時段的分布，對路口進行時段劃分，并根據各時段的交通流量分布，設計配時方案。

早高峰：增加南北進口對放相位，應對早高峰進城車輛較多的情況。

晚高峰：優先放行南往北單邊出城方向的車輛，防止排隊溢出至檢察院路口。

周末：上午優先放行北往南進城方向的車輛，下午及晚高峰優先放行南往北出城車輛。

次晚高峰：減少西左轉、南左轉綠燈時間，增加至出城單邊放相位，保障出城車輛能及時清空，減少回溢現象的發生。

表1 優化前的配時方案

表2 優化后的配時方案

5.完善交通組織。用護欄將東進口進行封閉，減少北進口車輛強制左轉的情況。開通北進口掉頭口，并將右轉車道修改成直右車道，通過車道的利用率，增加直行車輛的通行效率。

圖7?東進口護欄封閉

圖8 北進口掉頭口開通和車道的更改

優化效果

優化后早晚高峰各進口的排隊長度都有不同程度的下降，其中北進口改善最明顯。早高峰除北進口存在二次排隊外，其他進口基本能夠一次清空。晚高峰時段北進口和南進口基本一次排隊就能通過。整體上來看，優化達到了消除沖突，提高效率的優化目標。

圖9 優化前后的數據對比（早高峰）

圖10 優化前后交通情況對比（早高峰）

圖11 優化前后的數據對比（晚高峰）

圖12 優化前后交通情況對比（晚高峰）

案例小結

本案例采用的技術手段比較簡單，但是優化方案實施后效果立竿見影。搭接相位、重復放行、綠波協調以及交通組織的完善都很常見，但是將這三種放行方式進行疊加，每個放行方式都有本身的意義，得出來的可不是1+1+1+1=4，而是1+1+1+1=暢通無阻。本次優化既減少溪南路口與檢察院路口的回溢現象，又保障了這兩個路口的綠波協調效果。?

古希臘著名哲學家阿基米德說：“給我一個支點，我能翹起一整個地球?！?/p>

針對特定時段的特定路口，振業優控的攻城獅也可以說：“只需一個配時方案，我能瓦解整個路段擁堵。”

那么，問題來了，在什么樣的時間，遇到什么樣的路口，攻城獅僅需一招就能解決問題呢？詳情請看下文。

路口概況

民族大道-楓林路口，是由民族大道、仙葫大道和楓林路三條道路相交的十字路口。該路口東近南寧市東城區高速進出口，往北可達鳳嶺片區和火車東站，往南則為南寧市瑯東客運站，路口日常車流量大。

圖1 路口地理位置圖

圖2 民族大道-楓林路口基礎信息圖

圖3 民族大道-楓林路口全天放行方案

問題調研

經調研，民族大道-楓林路口為進出城的關鍵路口，與市內其他路口車流規律不一樣，在晚上22點到23點30分之間，民族大道西進口會出現一個小高峰，該時段西進口方向左轉車輛排隊長，導致路口時常出現擁堵現象。且優化前路口在夜間只有一套時段方案，該配時方案無法應對夜間高峰車流變化。

圖4 優化前西進口左轉車輛排隊情況

優化方案

攻城獅通過數據調研分析，由于原方案不能適應夜間高峰車流的變化，故根據需求設置一個小高峰配時方案，以解決西進口左轉車輛排隊長的情況。

表1 民族大道-楓林路口優化前配時方案

表2 民族大道-楓林路口優化后配時方案

優化效果

經攻城獅妙手回春，車輛平均排隊長度由32輛減少至13輛，解決了西進口左轉車輛排隊長的問題，22點到23點30分該時段內路口不再出現擁堵現象，優化效果顯著。

圖5 優化后西進口左轉車輛排隊情況

表3 西進口左轉車輛優化前后排隊數據對比

接下來通過一個視頻，更加直觀展現優化前后的對比情況：

案例小結

本案例通過開展連續的實地調研，明確了路口的實際需求，制定符合路口特殊交通情況的專用配時方案，確保了配時方案與路口需求相符合。雖然只是小小的改動，但通過精細化的信號控制設置，往往能以低成本達到優化效果，解決交通問題。

“左轉那個燈額，一眨眼就沒了，秒讀完還不變色”、“紅燈亮得明晃晃，等得妹子我空著急”、“此“老虎口”能進不能出”…..

別東張西望了，吐槽的就是你——五岔路口。都說你那兒風水不好，上下班遇見你真是呵呵噠。莫慌，接下來就請我們的攻城獅亮相，來解解五岔路口的風水之謎。

路口概況

興盛路-巍山路交叉口是大理城區內不規則的五岔路口，其中東西走向?yàn)橹鬈嚵鞣较?，南北走向車流相對較少。該路口周邊分布大量的商業區、住宅區、娛樂場所等，是人流、車流的集聚地。該路口日均車流量較大，早晚高峰時段路口時常發生嚴重?fù)矶卢F(xiàn)象。

（PS：該路口設有過街天橋，無需考慮行人過街）

圖1 路口地理位置圖

圖2 交叉口基礎信息圖

問題調研

1.路口周期過大。高峰時段路口周期高達213秒，車輛等待紅燈時間較長，車流易聚集、難消散。

圖3?路口車流積壓造成擁堵現象

2.車流離散嚴重。該路口東、西進口車流不對稱，東進口左轉車輛多而直行車輛少，西進口則剛好相反。因東進口為展寬路段，后續車輛跟不上，且放行時間較長，導致車流離散嚴重，放行時間較為浪費。

圖4?東進口車流離散嚴重

3.車道劃分不合理。西進口僅有一條直行車道、一條左轉車道，常出現直行車輛與左轉車輛搶道現象，極易造成擁堵或引發交通事故。

圖5?西進口車道條件較差

4.配時方案不合理。由于該路口車流不穩定，全天僅設計3個運行方案，導致有些時段進口車流出現排隊長或空放現象。

表1 優化前路口配時方案

圖6 優化前路口交通情況

優化方案

針對路口存在的問題，項目組結合實際情況展開多次調研分析，并設計以下優化方案：

1.采用“少量多次”放行，減少車流離散。根據東西進口車道和車流不對稱的情況，對路口放行方式重新設置。將東西進口原放行方式調整為單口放行，并對車流離散嚴重的東進口進行“重復放行”，從而有效控制東進口的車流，提高東進口的放行效率，減少車流延誤。

圖7 優化前路口放行方式

圖8 優化后路口放行方式

2.精細化路口配時方案，合理放行進口道車流。經多次調研后，攻城獅對路口配時方案重新設置，并根據車流的運行現狀重新劃分路口時段方案，合理放行進口道車流。

表2 優化后路口配時方案

3.重新施畫西進口標線，減小排隊長度（未實施）。將西進口左轉車道改為直左車道，減小西進口的排隊長度，提高西進口的放行效率。

優化效果

接下來，攻城獅將通過視頻帶我們了解優化前后興盛路-巍山路東進口的交通情況對比，首先看看早高峰時段的對比情況：

接下來看看晚高峰時段的對比情況：

從以上視頻我們可以看到，該路口經過優化后，車輛的實際通行率都有不同程度的提高。早晚高峰各進口的平均排隊長度也有很大程度的下降，尤其是東進口早晚高峰時段車輛平均排隊長度改善極為明顯。東進口、南進口、北進口車輛均僅需經過一次排隊就可通過路口，西進口由原來三、四次排隊降低到一次就可通過。

案例小結

該案例主要根據路口的現狀特點，通過一個周期“重復放行”的方式來聚集和消散車輛，減少綠燈損耗，提高通行效率，優化后效果顯而易見。

不過，此招雖妙，當須慎用，因地制宜，效果更好。
