隨著行人按鈕的普及，心中充滿了對行人按鈕的好奇，也就萌發了“一探究竟”的愿望。本期小編將圍繞行人按鈕設置的需求，對行人按鈕中有相位概念控制模式的各種模式進行分享，詳細的控制模式實例向大家展示：
隨相位按鈕控制實例分析
行人按鈕

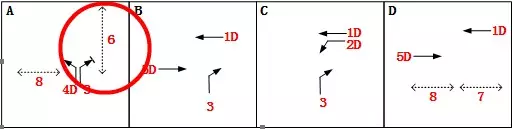

在路口的示意圖中，6號的行人所使用的控制模式是隨相位控制模式，路口的放行相位如下圖所示：
路口相位

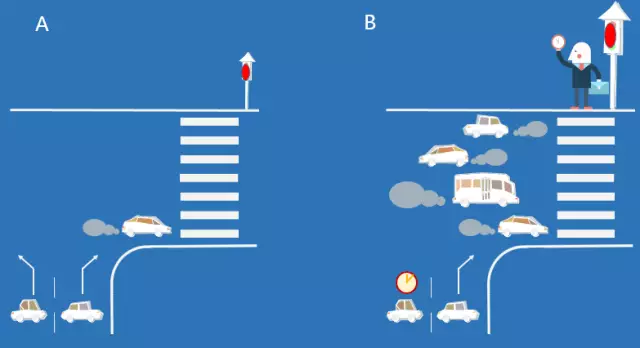

我們結合上圖中得相位來看，當沒有人按路口的行人按鈕，路口的A相將一直運行南進口右轉機動車；
相位
當沒有人按路口的行人按鈕，路口的A相將一直運行南進口右轉機動車；
相位

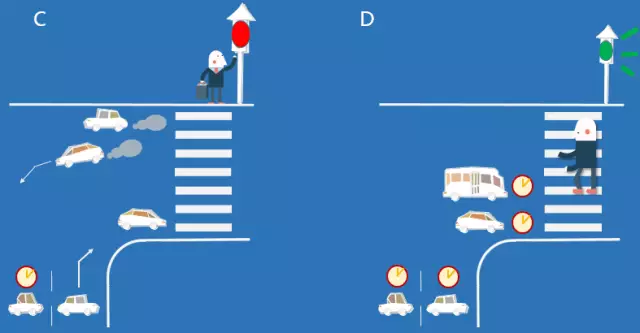

當有人按路口的行人按鈕，路口繼續運行當前的周期，而在下一周期的A相將運行6號行人綠燈，南進口的右轉機動車將是紅燈，不能前行。
相位
四相位隨相位按鈕控制實例分析

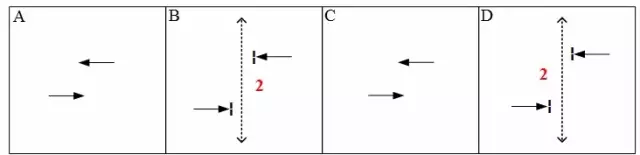

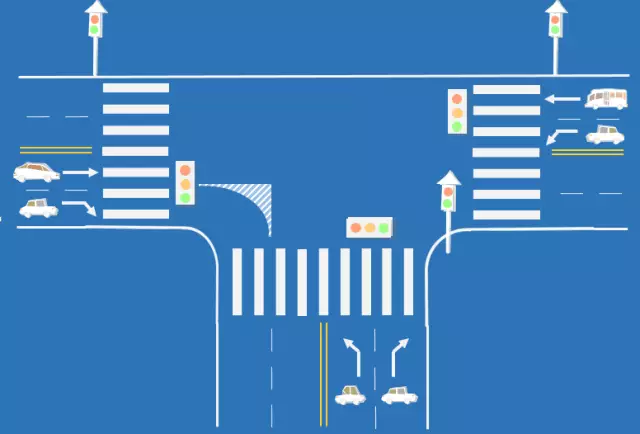

該行人過街路口所使用的是四相位隨相位行人按鈕控制模式，路口的放行相位如下圖所示：
路口放行相位
如相位圖所示：A、C相為機動車相位，B、D相為行人相位；
相位

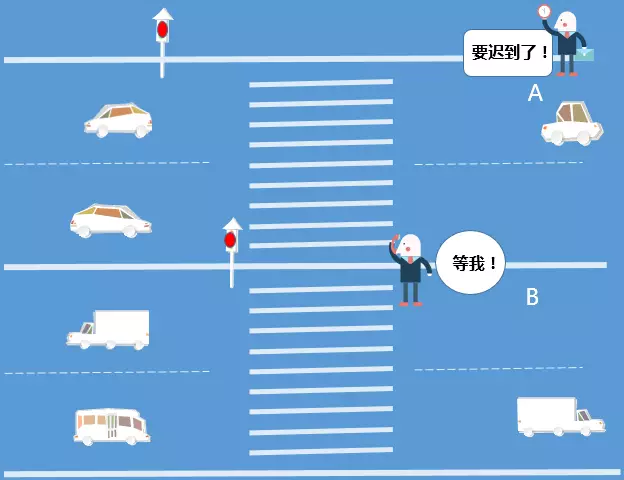

當沒有人按路口的行人按鈕，ABCD相都運行機動車相位，一直亮綠燈；
相位

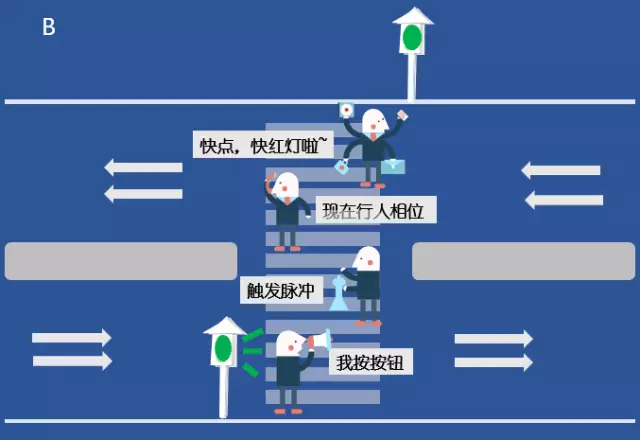

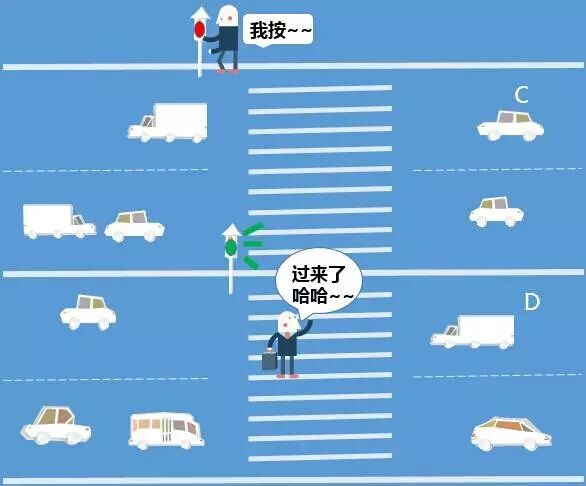

當有人按路口的行人按鈕，B相或者D相運行行人相位，而BD相的機動車相位將紅燈亮。
觸發屏蔽相位按鈕控制實例分析
觸發屏蔽相位按鈕控制模式中可分為設置早切斷的觸發屏蔽相位控制模式和不設置早切斷屏蔽相位控制模式。
相位
該行人過街路口所使用的是設置早切斷的觸發屏蔽相位按鈕控制模式，路口的放行相位如下圖所示：

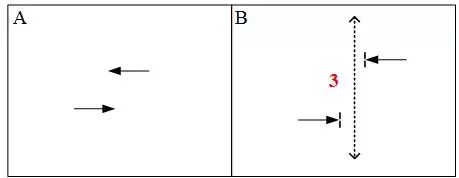

路口相位圖
上圖是設置早切斷的觸發屏蔽相位行人按鈕實例相位圖。
如相位圖所示：A相為機動車相位，B相為行人早切斷屏蔽相位；
相位

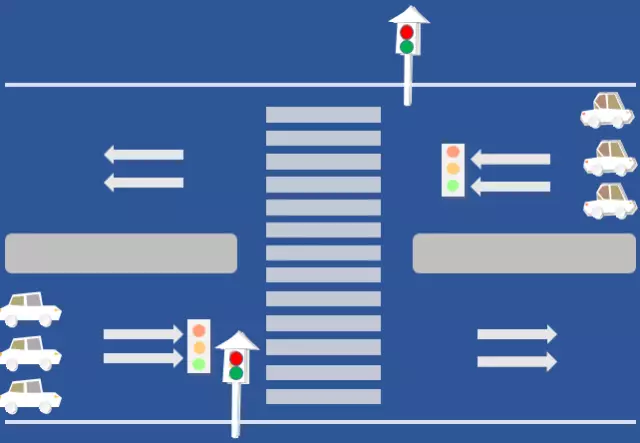

當沒有人按路口的行人按鈕，路口將隱藏掉B相（行人相位），一直運行A相（機動車相位）；
相位

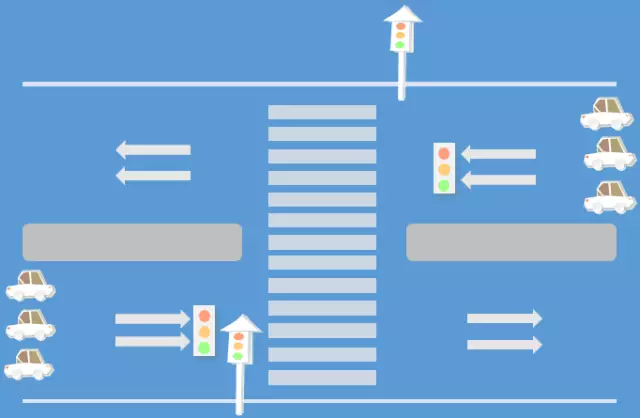

當有人按路口的行人按鈕，路口在觸發屏蔽相位（B相）并在機動車（A相）倒計時后運行行人時間；當行人運行完保障時間后，早切斷掉行人時間運行機動車時間，這段時間為不可跳過時間。
目前，我國的行人按鈕還處于初期發展階段，面臨著諸多挑戰；但是它已經展現了行人按鈕的發展?jié)摿?；將來，隨著技術不斷的成熟，行人按鈕與傳統的過馬路方式完美的結合將更好的服務于過街寶寶們。
