熟悉黑板報君的童鞋都知道，路口優化有很多“黑科技”，比如綠波帶、紅波帶、借道左轉、搭接相位等，今天黑板報君要給大家分享的是如何利用雙周期和重復放行化解交通壓力，快來看看我們的攻城獅是怎么做到的吧。
路口概況
H市舊城區的某個T形路口為該片區的重要路口之一，有東、西、南三個進口。早高峰時段（7：30-8：30）路口東進口直行、左轉和南進口的左轉為主要車流。其中東進口有四條進口道，但路段處只有直左和直右兩車道，路段存在一個分流瓶頸位。
需要說明的是：該T形路口北側有一個單行道出口，單行方向?yàn)槟贤?。南進口和西進口較少車流駛?cè)朐搯涡械溃仕诒景咐袑?duì)路口的影響可忽略。路口渠化情況如下圖所示。

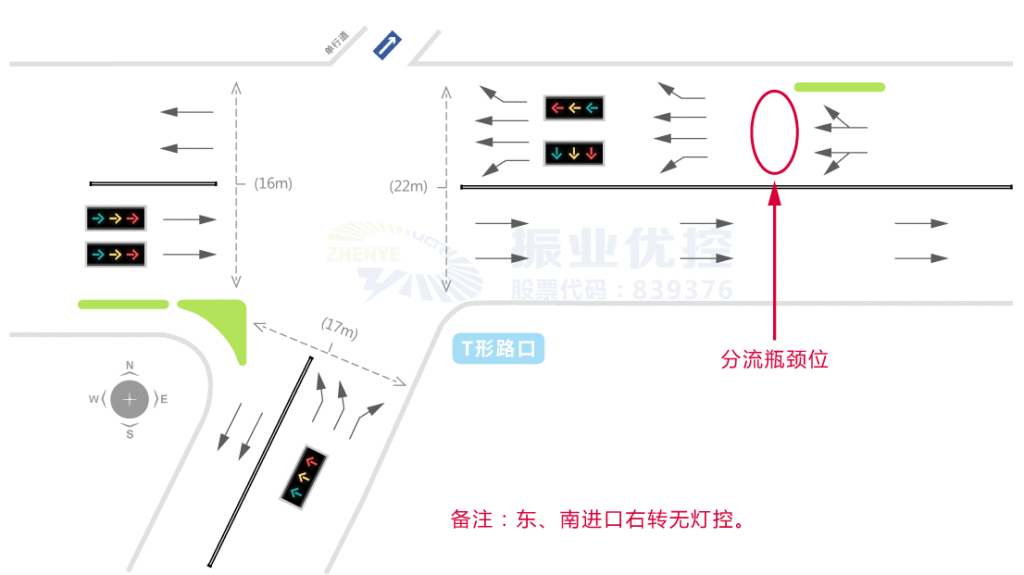

圖1 ?T形路口渠化示意圖
同時，值得注意的是：T形路口與西邊的大十字路口做了綠波協調，十字路口為關鍵路口，采用六相位控制，公共周期180s。兩路口位置及渠化示意圖如下。

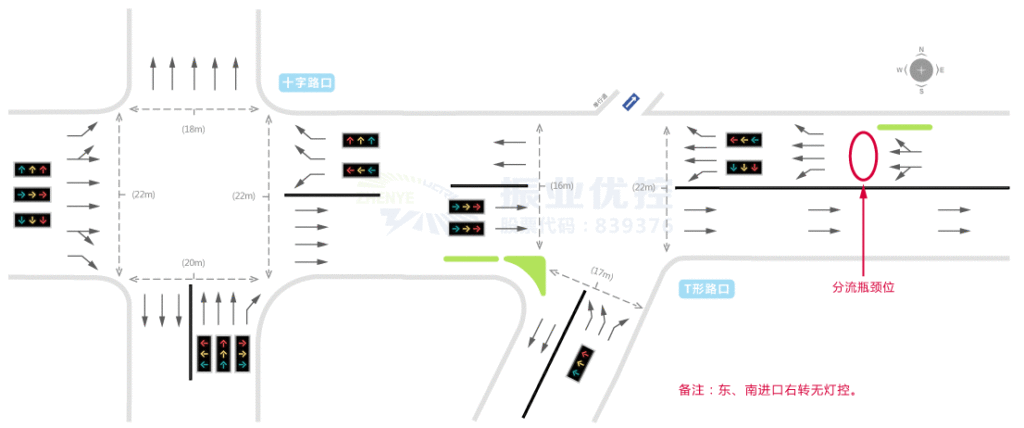

圖2 ?T形及十字路口位置及渠化示意圖
T形路口南進口沒有直行，右轉不受燈控；東進口的直行和左轉分開放行，早高峰相位相序及放行時間如下圖所示（單位：秒）。

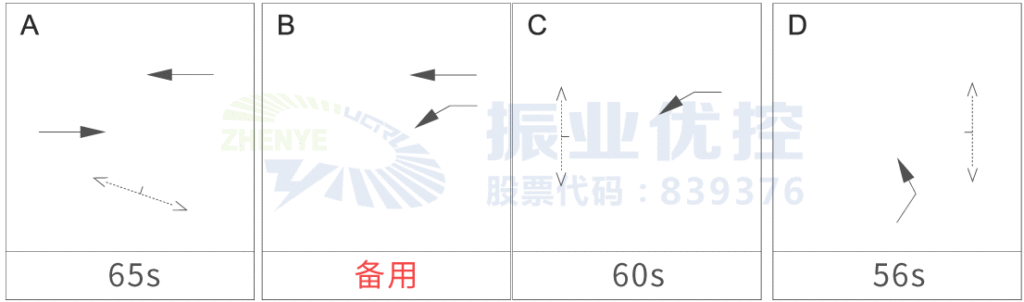

圖3 ?T形路口早高峰相位相序圖 （優化前）
存在問題
1、當T形路口東進口早高峰時段直行車輛排隊過長超過分流瓶頸點時，左轉車流被截?cái)啵霈F(xiàn)斷流現象。
圖4 ?東進口左轉車流出現斷流
2、對該T形路口而言，180s的周期過大，各進口的等待時間過長，導致各進口排隊車輛較長。

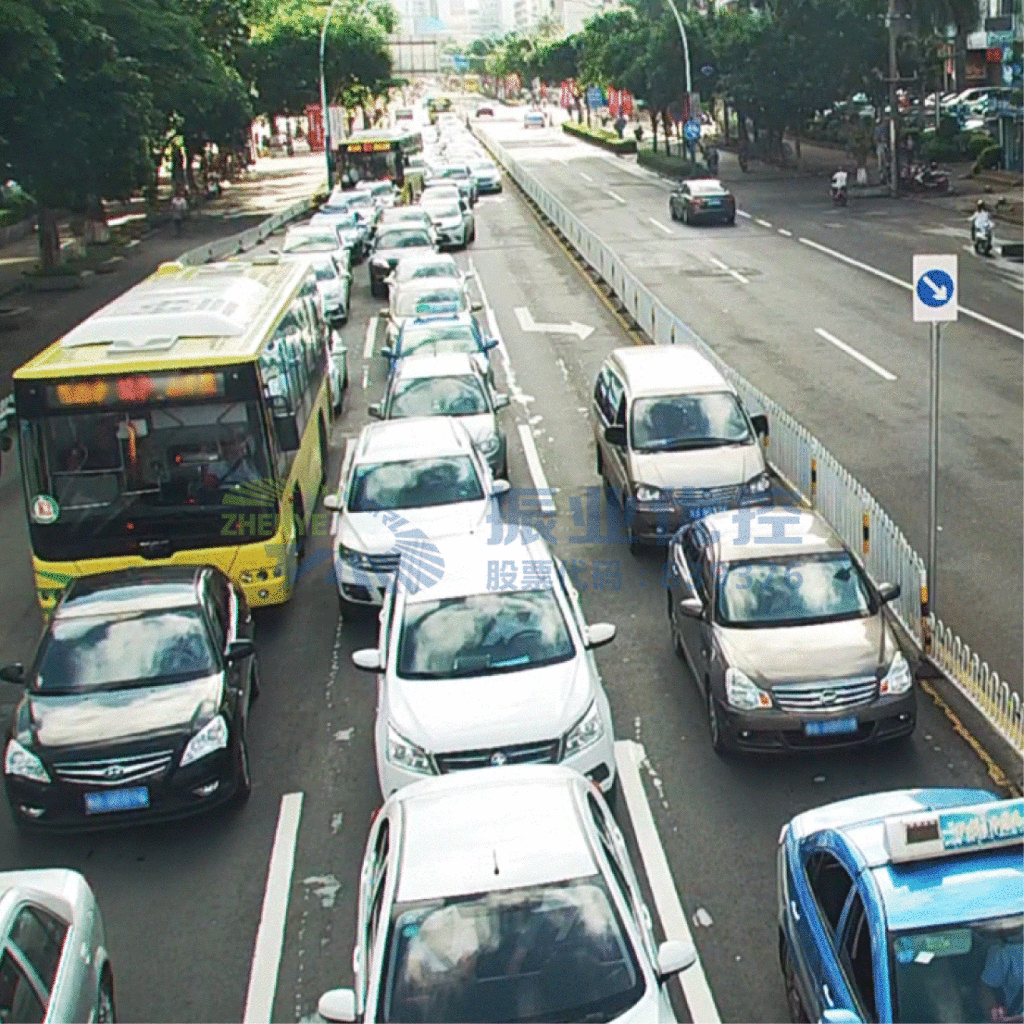

圖5 ?T形路口東進口早高峰車流（優化前）
優化措施
為避免車輛排隊到分流瓶頸位口，在放行方式上需要考慮增加?xùn)|進口通行效率，給流量較大的直行車流騰出蓄車空間。具體措施如下：
1、啟用B相位，東進口左轉與直行同時放行，避免因直行車輛排隊過長影響左轉車流通行，造成綠燈時間浪費，提高瓶頸處的通行效率。
2、在滿足行人過街時間的前提下，路口采用雙周期控制，減少各進口車輛等待時間，減少排隊長度。優化后的相位相序圖如下（單位：秒）

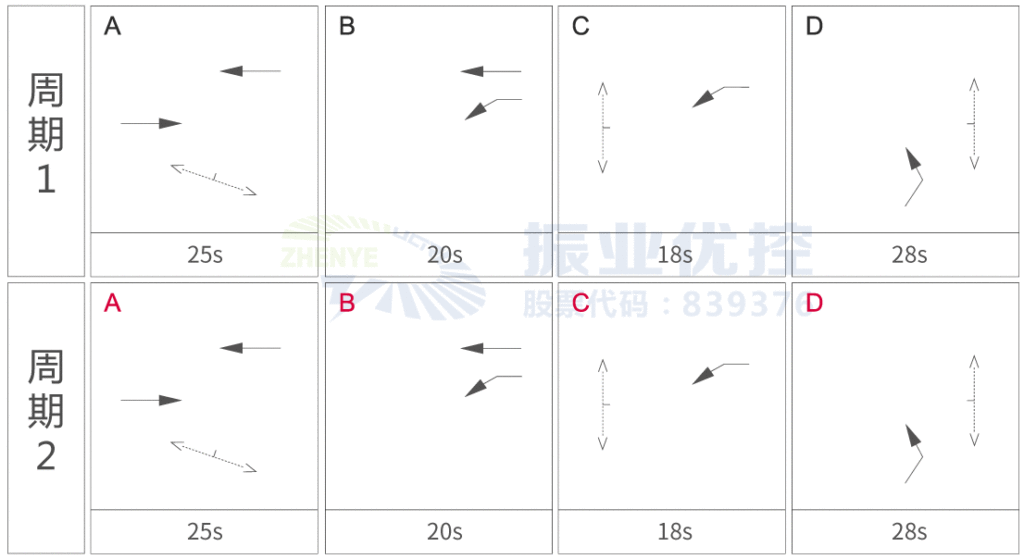

圖6 ?T形路口早高峰相位相序圖（優化后）
優化效果
1、T形路口采用雙周期控制后，東進口放行次數增加，蓄車時間變短，排隊長度也變短，瓶頸位對排隊車輛的影響也隨之消失，東進口通行效率得到較大提升。

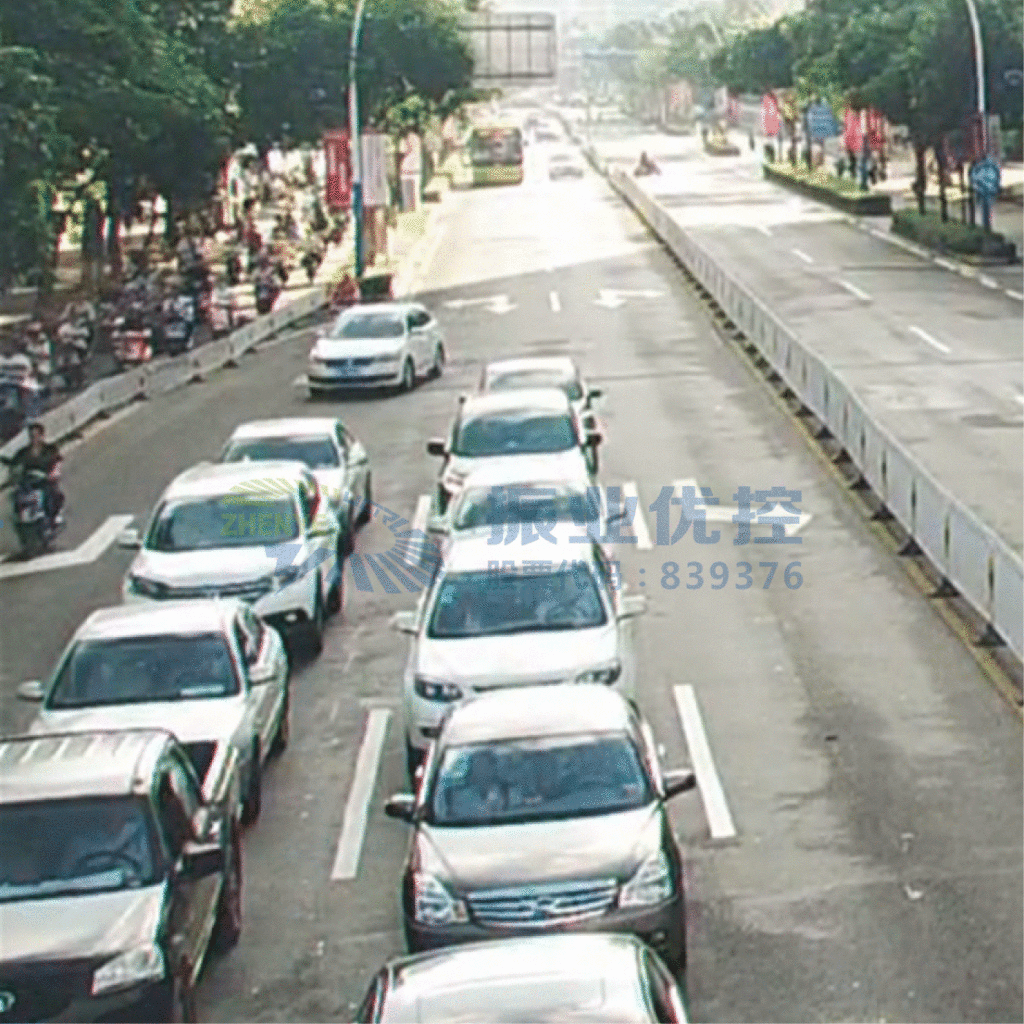

圖7 ?T形路口東進口早高峰車流（優化后）
2、早高峰南進口車輛到達比較集中，采用雙周期控制出現少量二次排隊現象，方案還存在調優的空間。
案例小結
1、路口信號周期并不是越大越好，當路口路段存在瓶頸，信號周期越大可能造成的時間浪費越大。
2、當協調控制的路口信號周期差異過大，小周期路口可采用雙周期控制，但雙周期的實施應考慮相位時間減少一半時，行人的過街時間是否能得到保障，機動車損失時間是否在可承受范圍等。
3、當雙周期實施難度較大時，可考慮采用某一個或幾個相位重復放行的優化方法，以減少進口排隊壓力。
