第425期 邢臺丨四面待行加借道,高峰通行不用愁

優控黑板報

專家導讀

點評專家

點評專家:孫紅強

案例來源:邢臺配時中心

關鍵詞:借道左轉、機動車待行區、精細化配時

本案例通過對路口空間和時間進行分析挖潛、精細劃分,根據具體擁堵原因?qū)C(jī)動車待行區、借道左轉精準應用,結合交通信號相位配時精細化設計,使路口通行效率得到顯著提升。本案例在發揮交通組織和信號配時綜合應用解決難題的同時,也體現了“花小錢辦大事”的思維方式,值得借鑒。

路口概況

中興大街貫穿市區東西方向,是邢臺重要的主干道之一,沿線分布眾多住宅區、商業區、公園等交通吸引點,日常交通需求較大。其中,中興大街-守敬路路口是沿線重點路口,晚高峰時段擁堵現象嚴重。

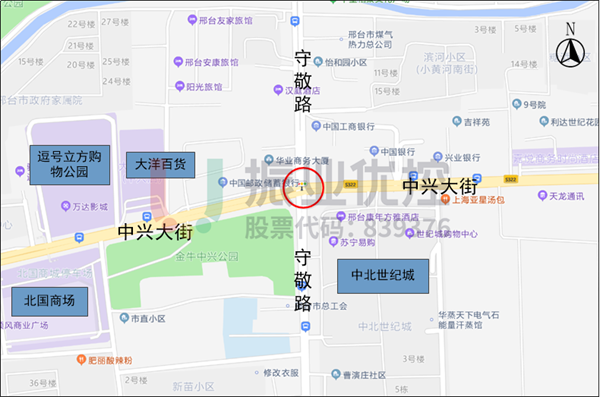

圖?1?中興大街-守敬路路口示意圖
圖?1?中興大街-守敬路路口示意圖

優化前中興大街為雙向六車道,到路口展寬為5條進口道,其中1條左轉車道、3條直行車道、1條右轉車道;守敬路為雙向六車道,到路口展寬為4條進口道,其中北進口為一條左轉車道、兩條直行車道、1條右轉車道,南口為1條左轉車道、2條直行車道、1條直右車道。

圖?2 中興大街-守敬路路口渠化、信號燈示意圖(優化前)
圖?2 中興大街-守敬路路口渠化、信號燈示意圖(優化前)

存在問題

高峰期間西進口左轉排隊較長

晚高峰前往周邊商場的車輛較多,商場停車場出入口分布在路口周圍,路口車流量較大,聚集速度快,西進口左轉車輛排隊現象尤為嚴重,平均排隊3-4次才可通過路口。
周末與節假日時車流量劇增,西進口左轉車輛排隊可達200多米。

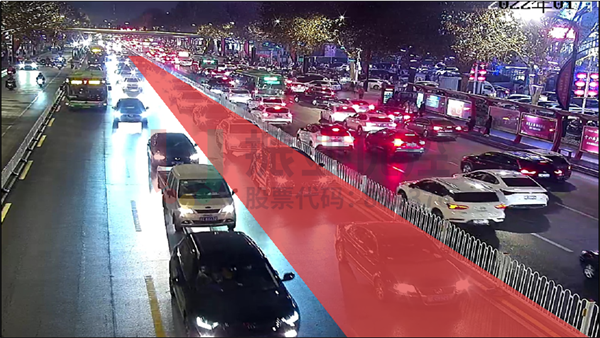

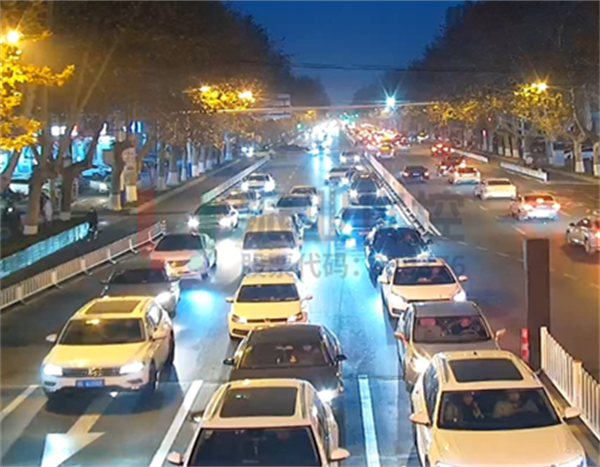

圖?3?中興大街-守敬路西進口左轉車輛排隊圖
圖?3?中興大街-守敬路西進口左轉車輛排隊圖

高峰期間南北直行排隊較長

守敬路為市區通勤主干路,早晚高峰流量大,南北向直行車輛較多,晚高峰南北向車輛排隊可達到60米左右,通行車輛需等待2-3次紅燈才可通過路口。

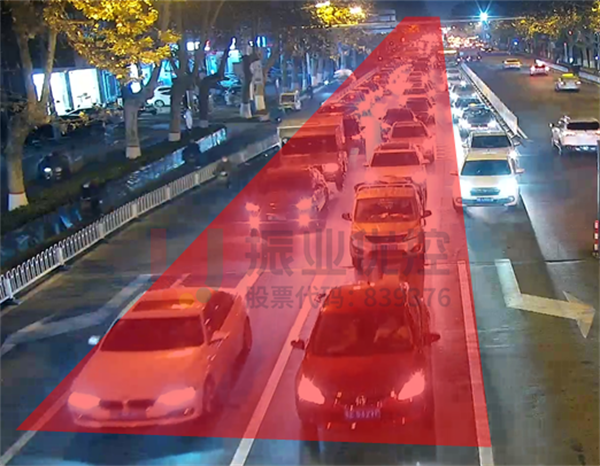

圖?4?中興大街-守敬路北進口車輛排隊圖
圖?4?中興大街-守敬路北進口車輛排隊圖

優化思路

通過對路口空間和時間進行分析挖潛、精細劃分,從交通組織和配時優化兩個方面進行調整:

1.?交通組織優化

高峰時南進口與西進口擁堵現象尤為嚴重,根據路口實際條件和交通組織渠化情況,可通過增加借道左轉、施畫直行待行區,提高路口通行能力。

2.?精細化配時

分別對東西向與南北向皆采用機動車直行與左轉分開放行的方式,并結合路口實際車流聚集和消散時間,精細化路口配時方案,緩解機動車、非機動車沖突。同時,增加?xùn)|西向左轉與南北向直行的綠信比來緩解高峰擁堵,提高通行效率。

優化措施

交通組織優化

1.四個進口均增加借道左轉車道,從原來“1左轉”增設為“1左轉+1借道左轉”,緩解路口左轉排隊現象。

2.四個進口均增加直行待行區,左轉燈亮起時,直行車輛駛?cè)氪袇^(qū),可以優先通過路口,減少車輛通過路口的時間,提升直行車輛通行效率,規范直行車輛行駛路線。

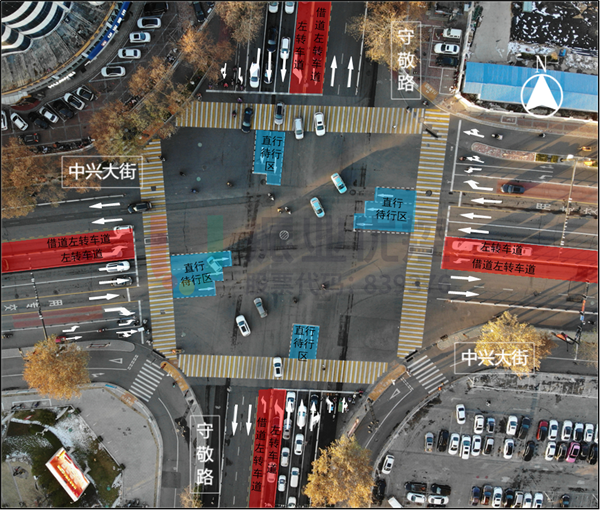

圖?5??中興大街-守敬路路口交通組織優化圖
圖?5??中興大街-守敬路路口交通組織優化圖

精細化配時

1.由于該路口車輛聚集快、消散快,全天車流量變化較大,對配時方案進行精細化劃分,設計方案分為6個時段、3個方案,如下表:

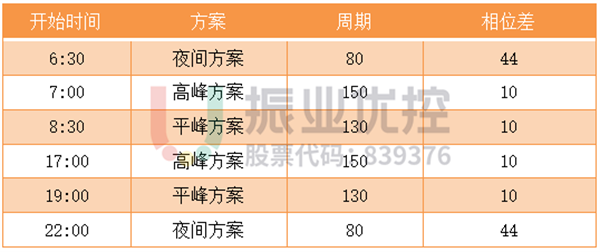

表1?配時方案時段劃分

表1 配時方案時段劃分

3個方案為早晚高峰、平峰與夜間方案:

(1)早晚高峰配時方案與平峰配時方案均增加借道左轉的相位,采用直左分開、小周期放行的方式,早晚高峰時段增加南北直行與東西左轉的綠燈時間,節假日根據實際情況適當延長早高峰方案。

(2)夜間方案采用小周期對放方案,避免空放,同時,與相鄰路口設置適當相位差,減少車輛等待紅燈的時間。

圖?6?中興大街-守敬路平峰與高峰方案相位
圖?6?中興大街-守敬路平峰與高峰方案相位

優化效果

經過交通組織改造后,平均每個周期有4-6輛車進入借道左轉區域,3-6輛車進入直行等待區,高峰期間西進口排隊長度從200米縮短至100米;北進口直行車輛最多排隊一次即可通過路口。

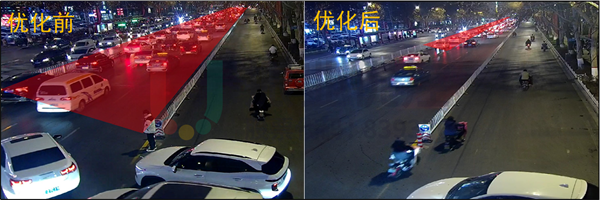

圖?7?中興大街-守敬路西進口排隊長度優化前后對比
圖?7?中興大街-守敬路西進口排隊長度優化前后對比
圖?8?中興大街-守敬路北進口車輛排隊圖(優化后)
圖?8?中興大街-守敬路北進口車輛排隊圖(優化后)

經持續觀測早晚高峰情況,路口左轉通行效率平均提高21.5%,直行通行效率平均提高12.4%,小時流量對比如下圖所示:

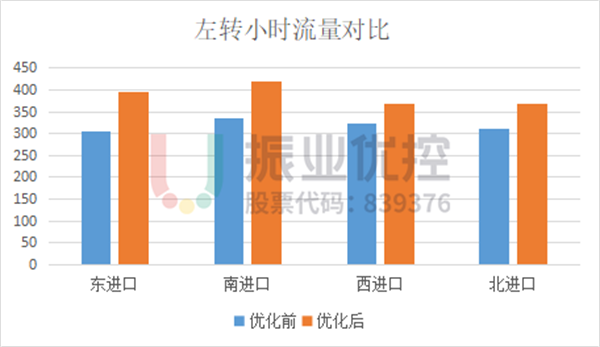

圖?9?優化前后左轉小時流量對比柱形圖
圖?9?優化前后左轉小時流量對比柱形圖

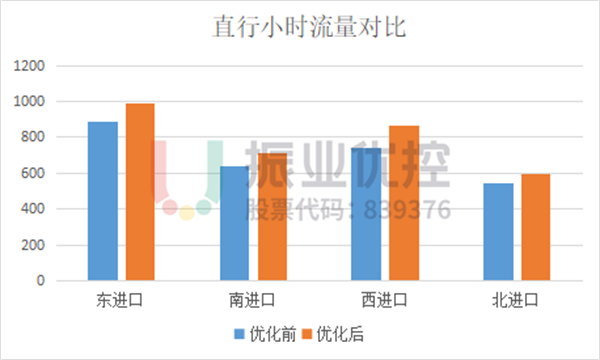

圖?10?優化前后直行小時流量對比柱形圖
圖?10?優化前后直行小時流量對比柱形圖

案例小結

在本案例中,中興大街-守敬路路口由于路道路條件良好,適合進行渠化改造,通過增加借道左轉 、增加直行待行區、劃分非機動車道等一系列優化措施,精細化配時方案,大大縮短了車輛排隊長度,減少了車輛排隊通過路口次數,綜合利用時間和空間的條件,達到緩堵、提高通行效率的目的。
